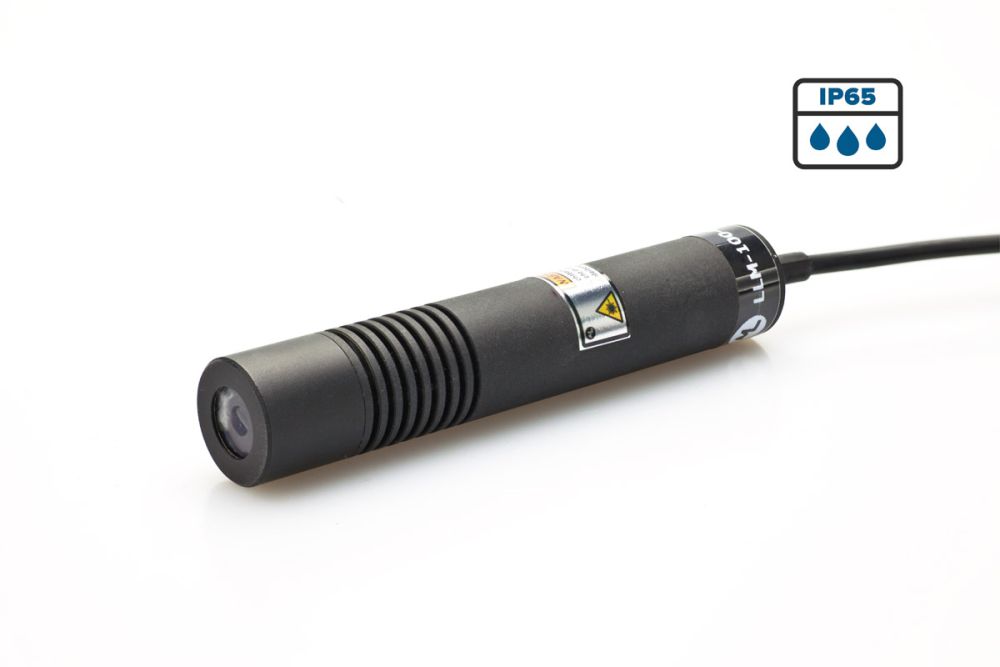

Kompakt Linienlaser Kit ROT 50mW IP65, wasserdicht, staubdicht
303,45 €
Lieferzeit: Sofort verfügbar
Kompakt Linienlaser Kit ROT 50mW IP65, wasserdicht, staubdicht
Linienlaser Kit 50 mW Rot (650 nm), inkl. Halterung – LLM-SET-50-650WP: Betriebsbereites Linienlaser-Fertigset, das eine rote Laserlinie projiziert – inklusive passender justierbarer Halterung im wasserdichten IP65-Gehäuse. Fokus und Linienlage sind einstellbar.
- Rote Laserlinie (650 nm) mit 50 mW
- Betriebsbereites Set inklusive justierbarer Halterung
- Einstellbarer Fokus und Linienlage

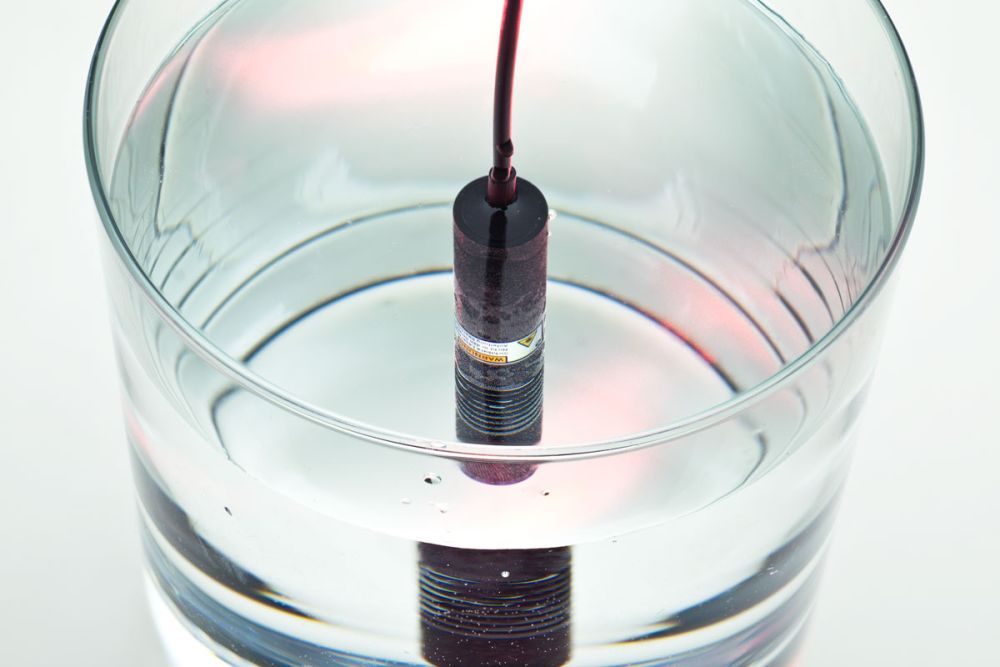

- Wasserdichtes IP65-Gehäuse
Die Laserdioden sind mit einer ACC-Regelung für hohe Stabilität sowie einer Anlauframpe ausgestattet, die den Strom im Einschaltmoment langsam hochfährt und die Diode vor Einschaltspitzen schützt.
Set besteht aus
- Linienlaser-Modul, fertig abgeglichen und betriebsbereit
- Passende justierbare Halterung
Elektrischer Anschluss
230V Version: Die 230V Version besitzt eine Zuleitung mit Hohlsteckverbinder, sowie ein passendes Steckernetzteil.
12 - 25V Version: Die Lasermodule sind mit einer flexiblen Anschlussleitung versehen. Wählen Sie die 24V Version, so ist in der Zuleitung ein kleiner Adapter eingeschrumpft. Die Enden sind als offene Enden mit Aderendhülsen ausgeführt und können direkt an ein vorhandenes Netzteil oder eine Verteilerschiene angeklemmt werden. Ein Verpolungsschutz ist integriert.
Technische Daten
| Laserleistung: | 50 mW |
| Wellenlänge: | 648 - 650 nm ROT |
| Auslenkwinkel: | 110° Gesamt |
| Linienlänge nach 1 m: | ca. 3 m |
| Laserklasse: | 1/2 |
| Anschluss 230 VAC: | Hohlsteckverbinder + Steckernetzteil, Zuleitung ca. 2 m |
| Anschluss 12 - 25V: | Flexleitung mit Aderendhülsen, ca 1 m |
| IP Bewertung: | IP 65 |
| Abmessungen: | ca. 18 x 100 mm |
| Lebensdauer: | typ. > 25000 h bei Betrieb an metallischer Halterung |
| Temperaturbereich: | -15° C - 45° C |
Montage und Linienlänge

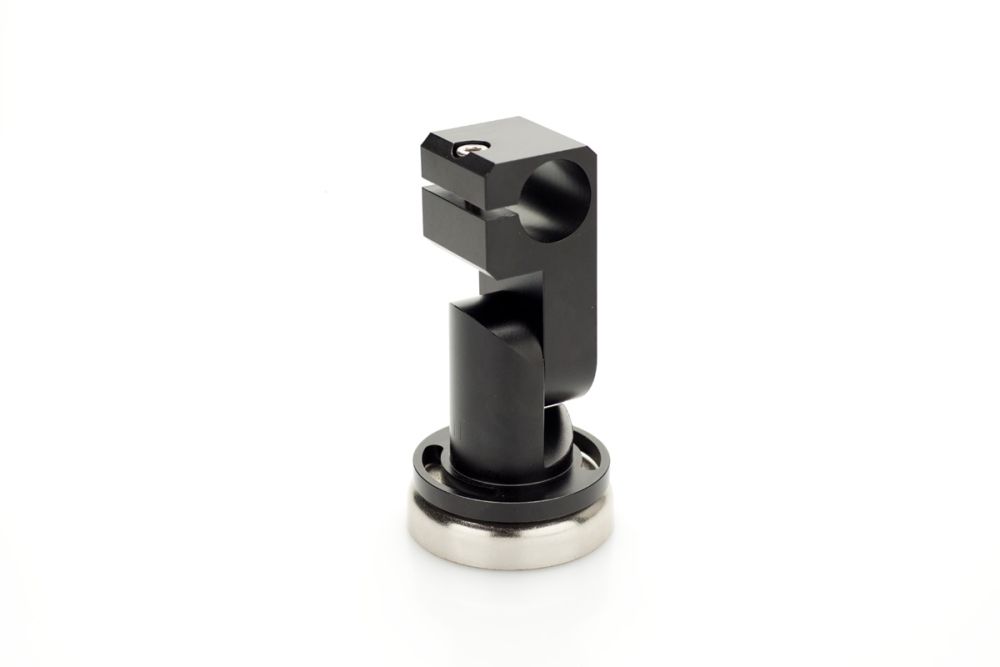

Das zylindrische Gehäuse mit einem Durchmesser von 18mm lässt sich leicht in die mitgelieferte, justierbare Halterung setzen. Hierbei wird der Linienlaser geklemmt, damit das Gehäuse nicht beschädigt wird. Gleichzeitig wird auch die erzeugte Wärmeleistung, die jedoch bei diesen Modulen sehr gering ist, über die Klemmung an eine metallische Fläche abgeführt. Die Linienlage wird einfach durch Verdrehung des Lasermoduls in der Halterung eingestellt. Die stabile Halterung aus Aluminium lässt sich in Pan und Tilt einstellen und festklemmen. Im Montagefuß sitzt zusätzlich ein Führungsstift für den sauberen Rundlauf während des Justagevorgangs. Die Montageplatte lässt eine Befestigung von vorne als auch von hinten über Gewindeeinsätze zu.
Wird der Laser senkrecht über einer Arbeitsplatte montiert, so ergibt sich die Linienlänge aus dem Abstand und dem Projektionswinkel. Bei Schrägmontage kann sich die Linienlänge deutlich verlängern.
Hinweise
- Laserklasse beachten!
- Weitere Informationen zur Lasersicherheit finden Sie hier.
- Für den Dauerbetrieb muss das Modul in der Halterung montiert werden
Für jegliche Fragen zur Klassifizierung in Ihrer Umgebung stehen wir gern Rede und Antwort.
| Halterung: | Pan/Tilt Magnetfuss, Pan/Tilt massiv |
|---|---|

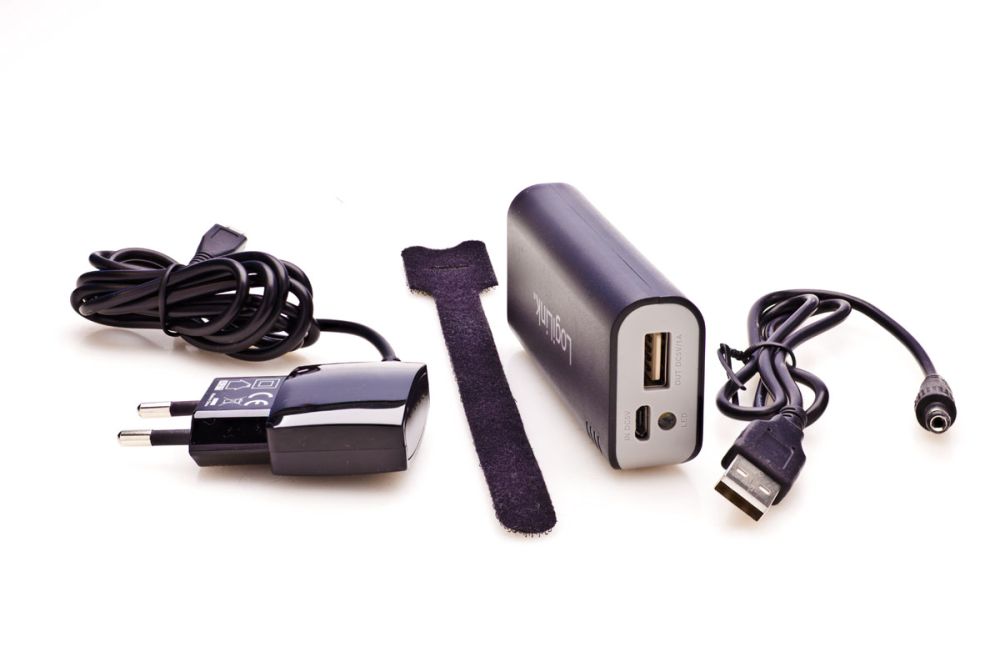

| Versorgung: | 12 - 25 VDC, 110 - 230 VAC, Externer Akkupack |
Bei 1 m Distanz ergeben sich folgende Längen (12-mm-Module):
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 10° | 1 m | 17 cm |
| 20° | 1 m | 35 cm |
| 30° | 1 m | 54 cm |
| 35° | 1 m | 63 cm |
| 45° | 1 m | 83 cm |
| 60° | 1 m | 116 cm |
| 70° | 1 m | 140 cm |
| 90° | 1 m | 200 cm |
| 110° | 1 m | 300 cm |
Die Linienlänge steigt linear mit der Entfernung, bei 2 m Distanz verdoppeln sich diese Werte.
Unsere 12-mm-Linienlaser-Module sind in drei Anschluss-Varianten verfügbar:
Litzen (Standard) – offene Drähte rot/schwarz, ca. 100–200 mm Länge, für direkten Anschluss an Mikrocontroller oder Treiberplatinen.
Hohlsteckverbinder – 5,5 / 2,1 mm Norm-Hohlstecker, ca. 200 mm Kabel, für Betrieb mit einem 230-VAC-Steckernetzteil.
Flexleitung mit Aderendhülsen – ca. 100 cm Schlauchleitung, für direkten Anschluss an eine 12–25-VDC-Maschinensteuerung. Verpolungsschutz ist in der DC-Variante integriert.
Auf Anfrage liefern wir auch M8 / M12-Steckverbinder mit kundenspezifischer Kabellänge. Die DC-Variante eignet sich besonders zum Nachrüsten bestehender Maschinen ohne 230-V-Verkabelung.
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Kurz gesagt:
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine größere Fläche verteilt wird
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Wellenlänge im Detail: Die Wahl der Wellenlänge bestimmt die Sichtbarkeit der Linie auf Ihrem Untergrund. Rot (650 nm) ist die preisgünstigste Variante und ausreichend in moderat ausgeleuchteten Innenräumen. Hellrot (635 nm) wirkt deutlich heller als 650 nm bei gleicher Leistung. Grün (520 / 532 nm) ist die universellste Wahl – die menschliche Netzhaut ist im grünen Spektralbereich am empfindlichsten, weshalb grüne Linien bei gleicher Leistung ca. 5–7× heller wirken als rote. Blau (450 nm) liefert hohen Kontrast auf grünlichen Oberflächen, wo Rot und Grün versagen.
