Die Kategorie Laseroptik bündelt alle optischen Komponenten für Strahlformung und Strahlführung: Kollimationsoptiken zum Bündeln des Diodenstrahls, Linienoptiken (Powell, Zylinder) zur Linienerzeugung, Kreuzlinien-Optiken, Laserspiegel zur Umlenkung sowie diffraktive Optische Elemente (DOE) für Symbole und Muster.
Lasershop führt Laseroptiken von MediaLas mit dielektrischen und metallischen Beschichtungen, geprüft auf die zugehörigen Lasermodule. Sondergrößen, Spezialbeschichtungen für rote, grüne, blaue und IR-Wellenlängen sowie OEM-Optiken fertigen wir in Deutschland.
35 Produkte
Häufige Fragen zu Laseroptik
Laseroptik: Häufige Fragen
Antworten rund um die Farbwahl für industrielle Anwendungen in unserer Laseroptik-Kategorie.
Glas-Optik vs. Acryl-Optik – welche wann?
Acryl-Optik (PMMA-Kunststoff): preisgünstig, leicht, formstabil. Optisch in der Standardanwendung sehr gut, aber temperaturempfindlich – die Brechzahl ändert sich mit der Temperatur, was bei Schwankungen über ±5 °C die Fokussierung verschiebt. Für Innenraum-Anwendungen mit stabilen Bedingungen völlig ausreichend. Glas-Optik: schwerer, teurer, aber temperaturstabil. Die Brechzahl bleibt über große Temperaturhübe nahezu konstant. Ideal für: Außenmontage, ungeheizte Hallen, Maschinen mit großen Temperaturhüben (Schweißen, Sägewerk im Sommer/Winter), Anwendungen mit hoher Wiederholgenauigkeit über lange Zeiträume. Bei unseren KLM- und LLM--Modulen ist Glas-Optik als optionale Upgrade-Variante verfügbar.
Dielektrische Spiegel vs. metallische Spiegel – Unterschiede?

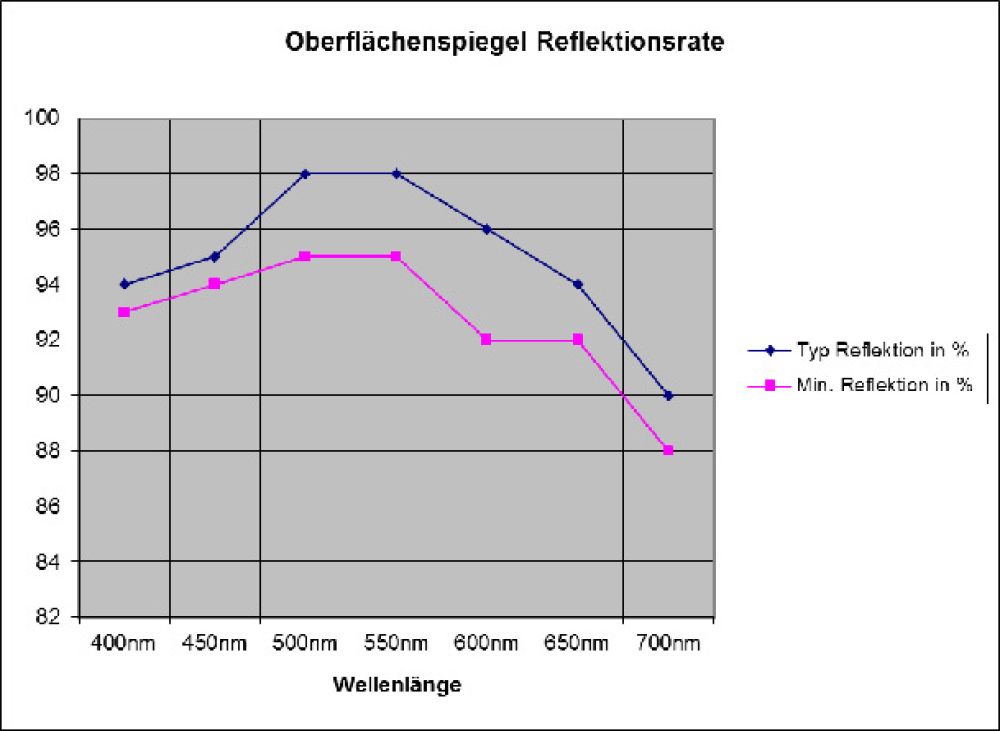

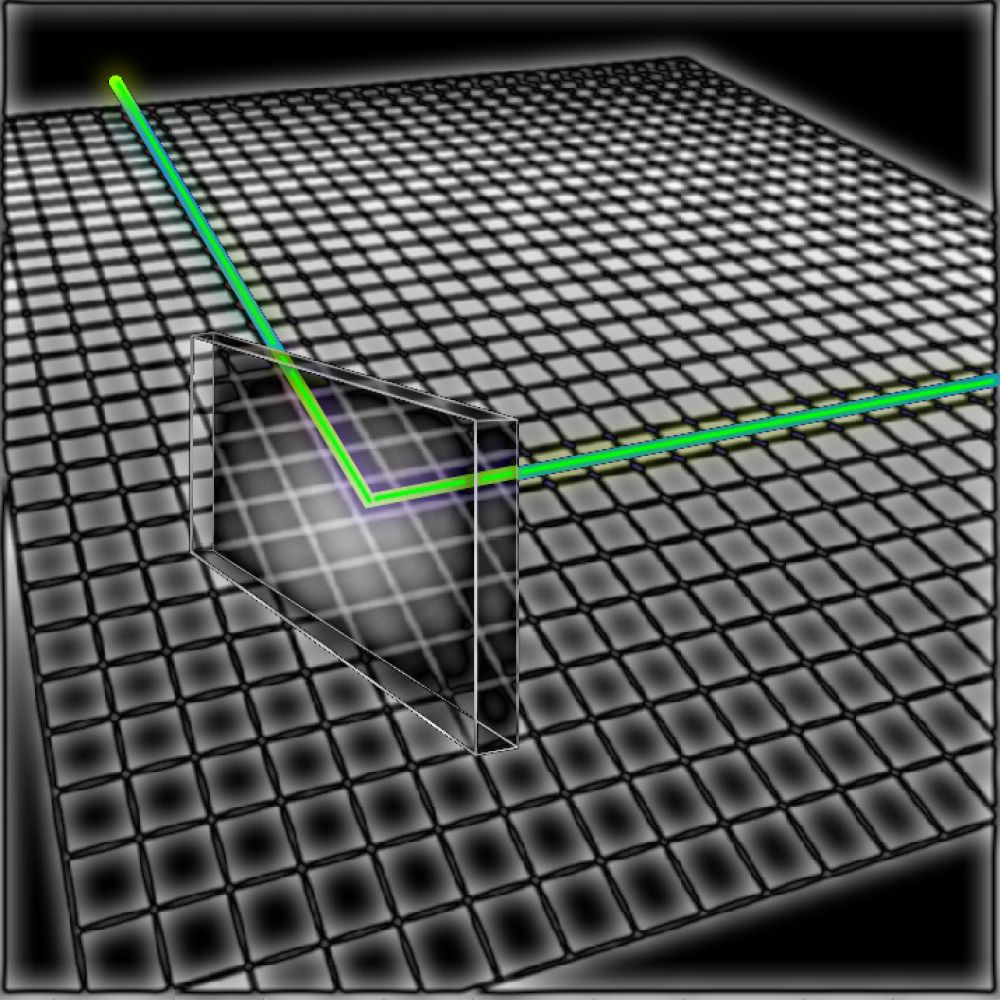

Metallische Spiegel (Alu, Silber, Gold): Reflexion über eine dünne Metallschicht. Typisch bis zu >98 % Reflexion im sichtbaren Bereich. Vorteile: breitbandig (von UV bis IR), preisgünstig. Nachteile: geringere maximale Leistungsfähigkeit, oxidationsanfällig (vor allem Silber), Reflexion abhängig vom Einfallswinkel. Dielektrische Spiegel: Reflexion über vielschichtige Glas-Beschichtungen, die durch Interferenz reflektieren. Typisch > 99 % Reflexion im optimierten Spektralbereich. Vorteile: extrem hohe Reflexion, hohe Belastbarkeit (Hochleistungslaser), keine Oxidation. Nachteile: schmalbandig (für eine bestimmte Wellenlänge optimiert), teurer. Unser LS 50 ist ein dielektrischer Spiegel mit > 96–98 % Reflexion im 400–700 nm Bereich.
Was ist die Apertur einer Optik?
Die Apertur ist der nutzbare Öffnungsdurchmesser einer Optik – also der Bereich, durch den Licht in die Linse eintreten kann. Gemessen in Millimetern. Eine größere Apertur sammelt mehr Licht aus der Quelle – bei Laserdioden besonders wichtig für Hochleistungs-Dioden mit großem Emitter (z. B. Nichia NDG7575). Unser Colli-LA-Kollimator hat 5 mm Apertur und sammelt damit deutlich mehr Licht als typische 3-mm-Kollimatoren. Praktischer Effekt: hellerer, gleichmäßigerer Ausgangsstrahl, weniger Lichtverlust an der Diodenkante. Verwandter Kennwert: die Numerische Apertur (NA) beschreibt das Verhältnis von Apertur zu Brennweite und damit den Einfangs-Öffnungswinkel der Optik.
Was bedeutet die Brennweite einer Optik?
Die Brennweite ist die Distanz von der Hauptebene einer Linse bis zum Brennpunkt, an dem parallel einfallende Lichtstrahlen sich kreuzen. Gemessen in Millimetern (z. B. f = 4 mm bei unserem Colli-LA). Bei Kollimatoren bestimmt die Brennweite, in welchem Abstand von der Laserdiode die Linse montiert sein muss, um den Strahl zu kollimieren – idealerweise emittiert die Diode genau aus der Brennebene. Kürzere Brennweiten (3–4 mm): hohe Apertur, gute Lichtsammlung, kompakt – ideal für 12-mm-Module. Längere Brennweiten (8–20 mm): geringere Apertur, weniger Lichtsammlung, dafür schmalere kollimierte Strahlen – für Distanzanwendungen.
Was ist eine AR-Beschichtung (Anti-Reflex)?
Eine AR-Beschichtung (Anti-Reflex-Coating) ist eine dünne, mehrschichtige Beschichtung auf optischen Glasoberflächen, die Reflexionen reduziert und Transmission erhöht. An einer unbeschichteten Glas-Luft-Grenze gehen typisch 4–8 % des Lichts durch Reflexion verloren. Eine moderne AR-Beschichtung reduziert das auf < 0,5 % pro Grenzfläche. Bei einer Linse mit zwei Grenzflächen sind das also 92 % Transmission unbeschichtet vs. > 99 % beschichtet. Vorteile: höhere optische Effizienz, weniger Streulicht, geringere Belastung der Laserdiode durch Rückreflexionen. AR-Beschichtungen sind wellenlängenspezifisch – eine Beschichtung für 532 nm wirkt bei 650 nm anders. Daher Spektralbereich der Optik beachten.
Was ist ein Kollimator und was macht er?
Ein Kollimator ist eine optische Linse oder ein Linsensystem, das einen divergenten Lichtstrahl in einen parallelen Strahl umwandelt. Bei Laserdioden essenziell: die nackte Diode emittiert einen stark aufgefächerten Strahl, der Kollimator macht daraus einen gebündelten, parallelen Strahl. Aufbau: meist asphärische Glaslinse mit M9-x-0,5- oder M12-Gewindefassung. Hochwertige Kollimatoren haben eine AR-Beschichtung (Anti-Reflex) für minimale Lichtverluste an den Grenzflächen. Wichtige Kennwerte: Brennweite (typ. 3–6 mm), Apertur (typ. 4–8 mm), Spektralbereich der AR-Beschichtung (z. B. 420–680 nm für sichtbares Licht). Glaskollimatoren sind temperaturstabiler als die günstigeren Acryllinsen.
