Einzelne Module

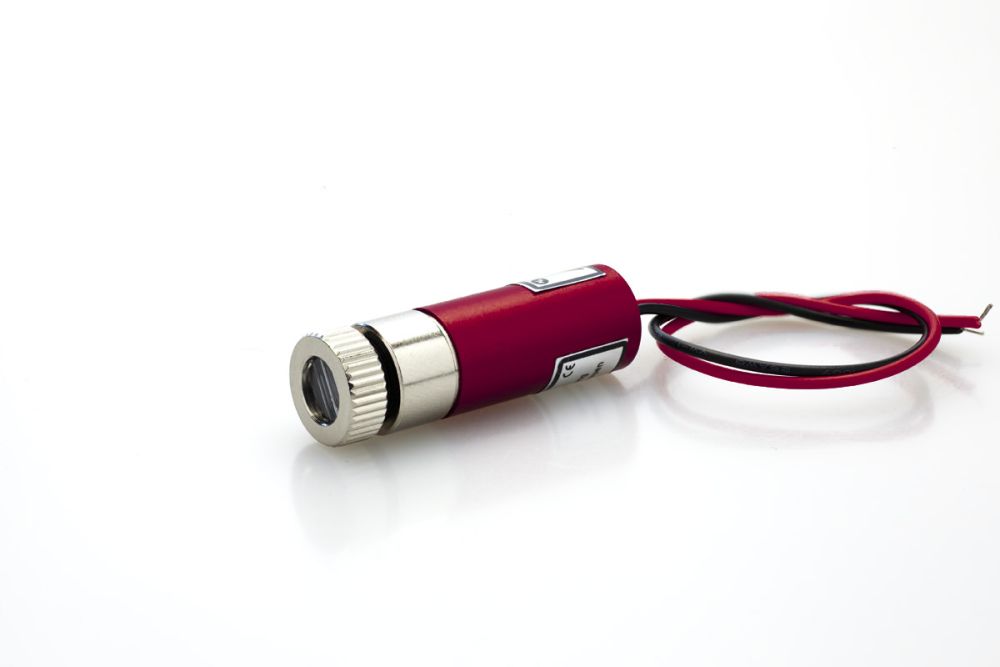

Linienlaser Module
Die einzelnen Kreuzlinienlaser-Module sind die OEM-Basis für Maschinenbauer und Integratoren: kompaktes Aluminium-Gehäuse, justierbare Kreuzlinien-Optik, frei wählbarer Linienwinkel und Wellenlängen in Rot, Grün und Blau. Sie werden ohne Halterung geliefert und sind direkt in Maschinen, Anlagen oder Sensorsysteme einbaubar.
Wählen Sie Gehäusedurchmesser (8–22 mm), Laserleistung (1–100 mW), Linienwinkel und Versorgungsspannung. MediaLas fertigt alle Kreuzlinienlaser-Module in Deutschland und liefert auf Anfrage modulierbare TTL-/Analog-Versionen und kundenspezifische Sonderbaugruppen.
21 Produkte
Kreuzlaser Modul GRÜN 5 mW, justierbarer Fokus, isoliert
Varianten ab 117,81 €
Regulärer Preis:
146,37 €
Kreuzlaser Modul GRÜN 10 mW, justierbarer Fokus, isoliert
Varianten ab 128,52 €
Regulärer Preis:
166,63 €

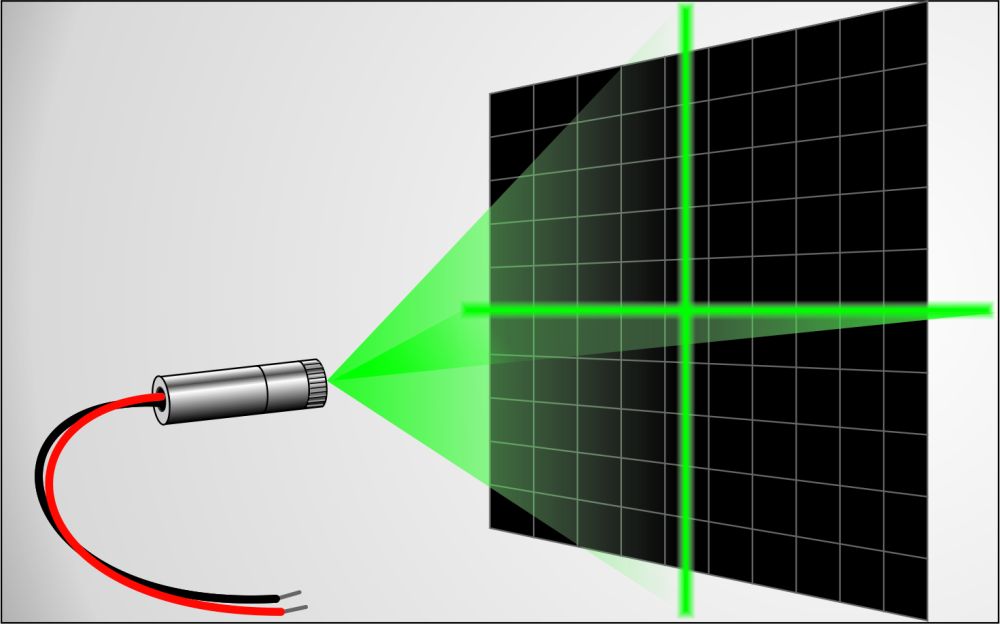

Kreuzlaser Modul GRÜN 25mW, justierbarer Fokus, isoliert
Varianten ab 164,22 €
Regulärer Preis:
176,12 €

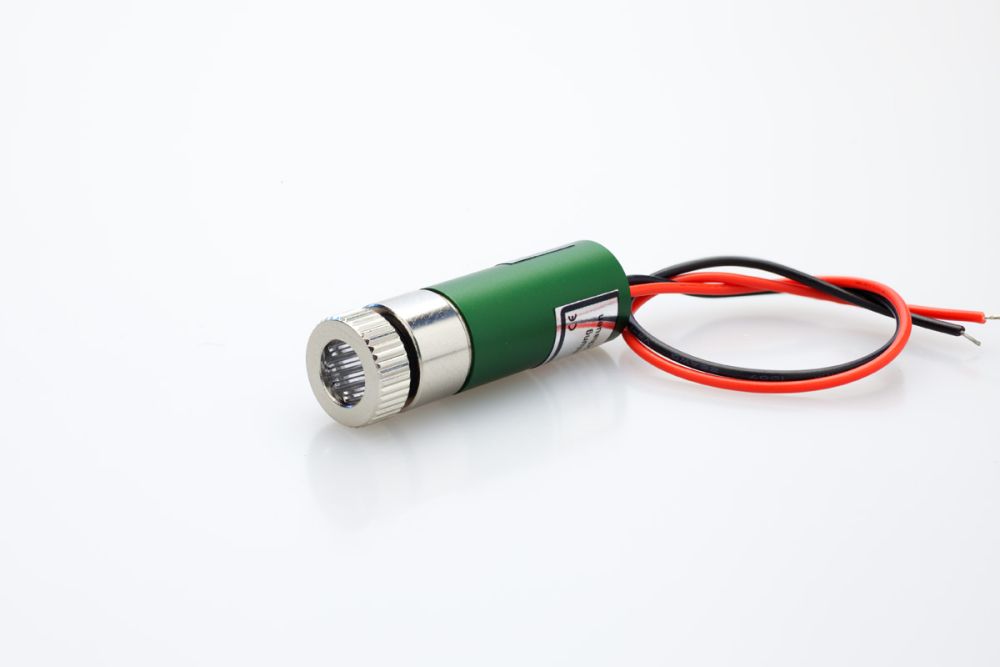

Kreuzlaser Modul GRÜN 40 mW, justierbarer Fokus, isoliert
Varianten ab 211,82 €
Regulärer Preis:
238,62 €
Was ist der Unterschied zwischen Hellrot (635 nm) und Rot (650 nm)?
Beide Wellenlängen erscheinen dem Auge rot, aber Hellrot (635 nm) liegt näher am Empfindlichkeitsmaximum der menschlichen Netzhaut als Rot (650 nm). Konkret: 635-nm-Licht erscheint bei gleicher optischer Leistung ca. 2× heller als 650-nm-Licht. Praktischer Effekt: ein 20-mW-Hellrot-Modul ist visuell vergleichbar mit einem 40-mW-Rot-Modul – bei niedrigerer Laserklasse und längerer Lebensdauer der Diode. Hellrote Module sind in der Herstellung etwas teurer, lohnen sich aber für Anwendungen in helleren Umgebungen oder wo eine niedrigere Laserklasse gewünscht ist.
Glas-Optik vs. Acryl-Optik – welche wann?
Acryl-Optik (PMMA-Kunststoff): preisgünstig, leicht, formstabil. Optisch in der Standardanwendung sehr gut, aber temperaturempfindlich – die Brechzahl ändert sich mit der Temperatur, was bei Schwankungen über ±5 °C die Fokussierung verschiebt. Für Innenraum-Anwendungen mit stabilen Bedingungen völlig ausreichend. Glas-Optik: schwerer, teurer, aber temperaturstabil. Die Brechzahl bleibt über große Temperaturhübe nahezu konstant. Ideal für: Außenmontage, ungeheizte Hallen, Maschinen mit großen Temperaturhüben (Schweißen, Sägewerk im Sommer/Winter), Anwendungen mit hoher Wiederholgenauigkeit über lange Zeiträume. Bei unseren KLM- und LLM--Modulen ist Glas-Optik als optionale Upgrade-Variante verfügbar.
Was bedeutet „Stromversorgung stabilisiert und Peak-frei"?
Kreuzlinienlaser-Module enthalten empfindliche Laserdioden, die durch Spannungsspitzen und Stromschwankungen in Mikrosekunden zerstört werden können. „Stabilisiert" bedeutet: konstante Ausgangsspannung unter Last, kein Absacken beim Einschalten. „Peak-frei" bedeutet: keine Schaltspitzen oder Überschwinger auf der Versorgungsleitung. Verwenden Sie immer ein Schaltnetzteil mit ausreichender Glättung oder einen dedizierten Laserdiodentreiber. Vermeiden Sie ungesiebte Netzteile, billige USB-Powerbanks ohne Stabilisierung und Versorgungen, die mit Schaltrelais oder Motoren geteilt werden. Bei unseren Modulen ist die DC-Variante mit integriertem Verpolungsschutz versehen.
Wofür ist der optionale Glas-Kollimator sinnvoll?
Die Serienausführung unserer KLM-Module ist mit einer aspherischen Acrylglas-Linse ausgestattet – ausreichend für stabile Innenraum-Temperaturen. Bei stark schwankenden Betriebstemperaturen (über ±5 °C Schwankungsbreite) kann die Acryllinse die Fokussierung verändern – die Strahlbreite ändert sich, die Schärfe leidet. Der optionale 3-linsige Glaskollimator ist deutlich temperaturstabiler: das Glas dehnt sich kaum aus, die Fokussierung bleibt konstant. Empfohlen für: Außenmontage, ungeheizte Hallen, Maschinen mit großen Temperaturhüben (Schweißen, Sägewerk im Sommer/Winter), Anwendungen mit hoher Wiederholgenauigkeit über lange Zeiträume.
Wie groß wird das Kreuz bei welcher Entfernung?
Die Kreuzgröße skaliert linear mit der Entfernung. Bei einem 90°-Linsenwinkel an einem 12-mm-Modul ergibt sich bei 1 m Distanz ein Kreuz mit ca. 2 m Linienlänge je Achse. Bei 2 m Distanz verdoppelt sich das auf ca. 4 m je Achse. Bei schmaleren Winkeln (z. B. 35°) entsprechend kleiner: 0,62 m bei 1 m Distanz. Wichtig: Das Kreuz wird mit der Entfernung nicht nur größer, sondern die Linien werden auch breiter (Strahldivergenz). Für besonders scharfe Kreuze auf bekannter Distanz wird der Fokus am Modul nachjustiert (Messingring an der Front).
Welche Farbe für welche Oberfläche?
Rot (650 nm): Standard-Wahl, günstigste Variante, ausreichend in moderat ausgeleuchteten Umgebungen. Hellrot (635 nm): bei gleicher Leistung deutlich heller als 650-nm-Rot, gute Sichtbarkeit auf den meisten Untergründen. Grün (520 nm): ca. 5–7× heller wirkend als Rot – die Wahl für sehr helle Umgebungen, bei Tageslicht sichtbar, große Distanzen oder dunkle Untergründe. Blau (450 nm): ideal auf Holz, Vegetation, grünlichen oder gelben Oberflächen – dort, wo Rot und Grün im Untergrund untergehen. Hellblau (488 nm): hoher Kontrast auf warmen Lichtspektren, Sonderfarbe für besondere Untergründe wie rote Hölzer.
Kreuzlinienlaser vs. Linienlaser vs. Positionierlaser – Unterschiede?
Linienlaser: projiziert eine Linie – ideal für Schnittlinien, Wege, Abgrenzungen. Kreuzlinienlaser: projiziert zwei senkrechte Linien als Kreuz (90°) – ideal zum Zentrieren und Ausrichten. Positionierlaser mit DOE-Optik: projiziert ein Muster (Fadenkreuz, Kreis, Suchfeld, Quadrat) durch ein Diffractive Optical Element – das Bild hat konstante Helligkeit über die gesamte Fläche, prinzipbedingt aber breitere Linien als klassische Linsenoptiken. Kurz: Linie für gerade Markierungen, Kreuzlinienlaser für präzises Zentrieren mit scharfen Linien, DOE-Positionierlaser für gleichmäßig helle Muster auch in den Außenbereichen.
Was ist ein Kreuzlinienlaser?

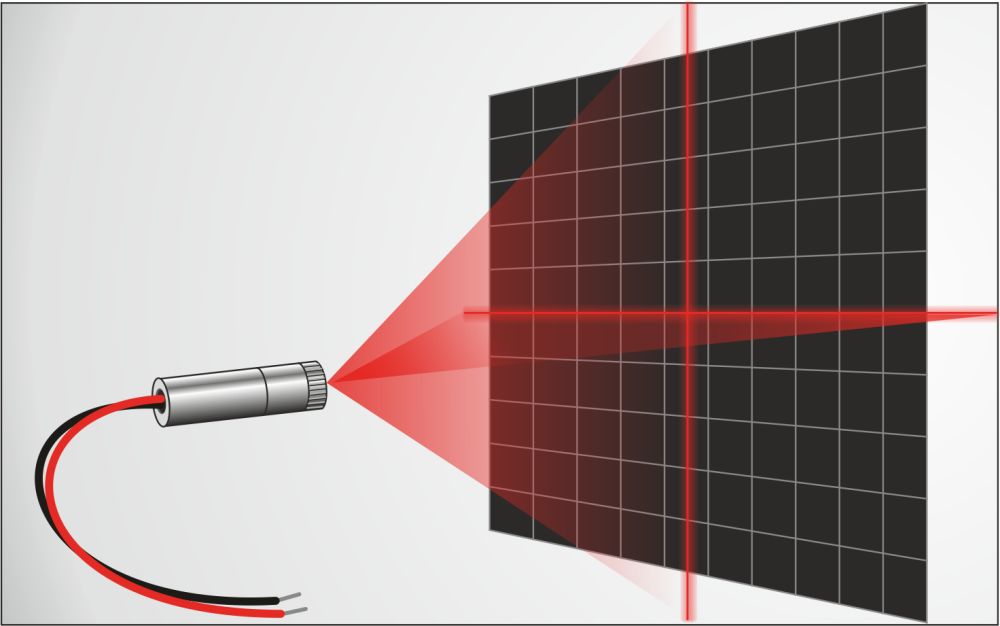

Ein Kreuzlinienlaser projiziert zwei senkrecht zueinander stehende Linien (90°) – also ein echtes Linien-Kreuz – auf eine Oberfläche. Anders als beim Positionierlaser mit DOE-Optik entsteht das Kreuz hier durch zwei klassische Linsenoptiken. Vorteile: scharfe, helle Linien über die gesamte Bildbreite, tageslichttauglich – gute Sichtbarkeit auch bei Tageslicht und hellen Umgebungen. Typische Einsatzgebiete sind Werkstück-Zentrierung in CNC-, Säge- und Bohrmaschinen, Mikroskop-Referenzkreuze, Inspektionsstationen und Werkerführung an manuellen Arbeitsplätzen. Kreuzlinienlaser-Module gibt es in Rot, Hellrot (635 nm), Grün, Blau und Hellblau – jeweils mit justierbarem Fokus.
