Laser Projektion

Laserprojektion und Galvosysteme für die Industrie

Q: Welche Laserklasse hat ein ILP-Laserprojektor?

Unsere ILP-Laserprojektoren sind im Betrieb in Laserklasse 2 nach EN 60825-1 klassifiziert. Das ist möglich, weil die Galvo-Scanner den Laserstrahl mit hoher Geschwindigkeit über die Fläche ablenken – die optische Leistung wird dauerhaft über die gesamte Projektionsfläche verteilt. Die mittlere Bestrahlungsstärke an jedem einzelnen Punkt bleibt damit deutlich unter den Grenzwerten der Klasse 2. Im normalen Betrieb augensicher, kein Laserschutzbeauftragter zwingend erforderlich. Wichtig: bei einem Scanfail (Stillstand der Galvos durch Defekt) konzentriert sich die volle Leistung auf einen Punkt – dann gilt die Klasse des verbauten Lasermoduls (bis 3B). Für sicherheitskritische Anwendungen bieten wir das SafeGuard-Pro-Modul.

Q: Können mehrere Laserprojektoren vernetzt werden?

Ja. Die ILP-Serie ist uneingeschränkt netzwerkfähig über 100-Mbit-LAN. Pro Netzwerk lassen sich bis zu 16 unabhängige ILP-Projektoren ansteuern, jeweils mit eigener IP-Adresse und individueller Programmierung. Anwendungen: lange Fertigungsstraßen mit mehreren Stationen, große Lagerhallen mit mehreren Pick-by-Light-Zonen, Mehrarbeitsplatz-Setups in der manuellen Montage. Die Vernetzung ermöglicht auch koordinierte Choreografien – z. B. dass Projektor 1 die nächste Position anzeigt, während Projektor 2 die Qualitätsprüfung der vorherigen Position visualisiert. Anbindung typischerweise über SPS oder zentralen Steuerungs-PC.

Q: LaserCAM-Software – wofür wird sie benötigt?

LaserCAM ist die Steuersoftware für unsere ILP-Laserprojektoren. Sie bildet die Schnittstelle zwischen Laserprojektor und Befehlsgeber (SPS, PC, Bedienpult, MES-System). Funktionen: Erstellung und Verwaltung der Projektions-Inhalte (Zahlen, Texte, Symbole, Linien, Vektoren, Bilder); Programmierung von Abläufen und Sequenzen; Anbindung an Maschinensteuerungen über LAN; Verwaltung mehrerer Projektoren in einem Netzwerk. LaserCAM ist separat zu lizenzieren – es ist nicht im Lieferumfang der ILP-Projektoren enthalten. Für einfache Standard-Anwendungen (z. B. fest definierte Pick-by-Light-Sequenz) reicht oft die Basis-Lizenz; für individuelle Programmierung gibt es Erweiterungsstufen.

Q: Was ist Werkerführung mit Laser?

Werkerführung ist ein Assistenzsystem, das den Werker visuell durch einen Arbeitsprozess leitet. Ein Laserprojektor zeigt direkt auf dem Werkstück oder der Arbeitsfläche, was als nächstes zu tun ist: welches Bauteil zu greifen, wo zu bohren oder welcher Schritt als nächster folgt. Vorteile: drastisch weniger Fehlmontagen (Studien zeigen –60 bis –80 % Fehlerquote), schnellere Einarbeitung neuer Mitarbeiter, höhere Taktraten, weniger Bildschirmwechsel. Eingesetzt in: Manueller Montage (welcher Schraubentyp), Bestückung von Leiterplatten, Verdrahtung von Kabelstämmen, Inspektion und Qualitätsprüfung. Die ILP-Serie unterstützt Werkerführung über die LaserCAM-Software mit SPS-/PC-Anbindung.

Q: Was kann ein Industrie-Laserprojektor?

Ein Industrie-Laserprojektor wie unsere ILP-Serie projiziert frei programmierbare Inhalte auf Werkstücke und Arbeitsflächen: Zahlen, Buchstaben, Symbole, Linien, Vektoren bis hin zu kompletten Bildern und Zeichnungen. Im Gegensatz zu einfachen Linien-/Kreuzlasern ist die Projektion dynamisch – steuerbar per SPS, PC oder Bedienpult über Netzwerk. Realisiert wird das durch zwei Galvo-Scanner-Spiegel, die den Laserstrahl mit hoher Geschwindigkeit über die Fläche ablenken. Der Mensch sieht durch die Trägheit des Auges ein stehendes Bild. Anwendungen: Werkerführung, Pick-by-Light, Beschriftung auf Werkstücken, Verdrahtungshilfe an Kabelstämmen, nicht-destruktive Informationsanzeige.

Laserprojektion umfasst alle Systeme, die Linien, Muster, Logos und Animationen über schnelle Galvo-Scanner auf Flächen, Wände oder Objekte zeichnen. Anwendungen reichen von der industriellen Laser-Markierung und Werkzeugführung über die Architekturprojektion und Werbung bis zu Showtechnik und Veranstaltungen.

Im Bereich Laser Projektion von Lasershop finden Sie Laserprojektoren von MediaLas mit IoT-Steuerung, hochwertige Galvo-Scanner, einbaufertige Galvo-Komplettsätze, Galvospiegel sowie Treiber und Zubehör – als Komplettsystem oder OEM-Komponente, gefertigt in Deutschland.

23 Produkte

Kabel für 6210HB Galvo an MicroAmp, 25cm

49,98 €

Galvospiegel 5x11x1mm, dielektrisch 400-700nm

39,27 €

Galvospiegel 5x11x0.8mm, dielektrisch 400-700nm

28,56 €

Galvospiegel 6x11x0.6mm, dielektrisch 400-700nm

21,42 €

Galvospiegel 7x11x0.6mm, dielektrisch 400-700nm

21,42 €

Galvospiegel 6x11x1mm dielektrisch 400-700nm

39,27 €

Galvospiegel 6x12x1mm, Silberbeschichtung 400-1200nm

64,26 €

Galvospiegel 6x10x0.8mm, dielektrisch 400-700nm

28,56 €

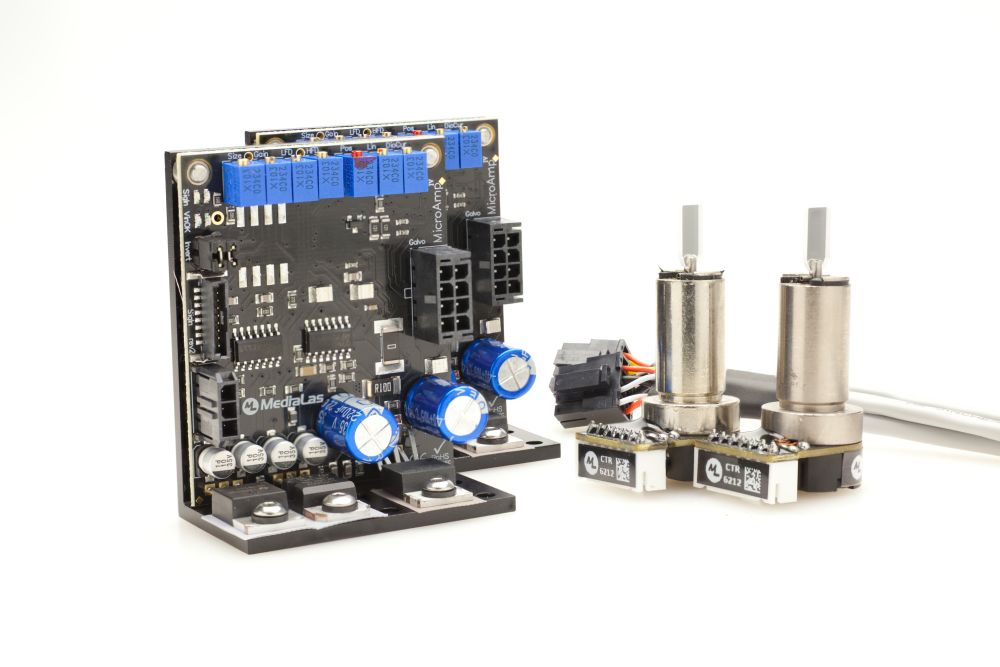

2D Kit "CTR-SET" - Komplett Kit schneller 2D Galvo Scanner CTR 6212

1.725,50 €

CTR 6212 Galvoscanner

470,05 €

Galvospiegel 5x6x1mm, dielektrisch 400-700nm

29,75 €

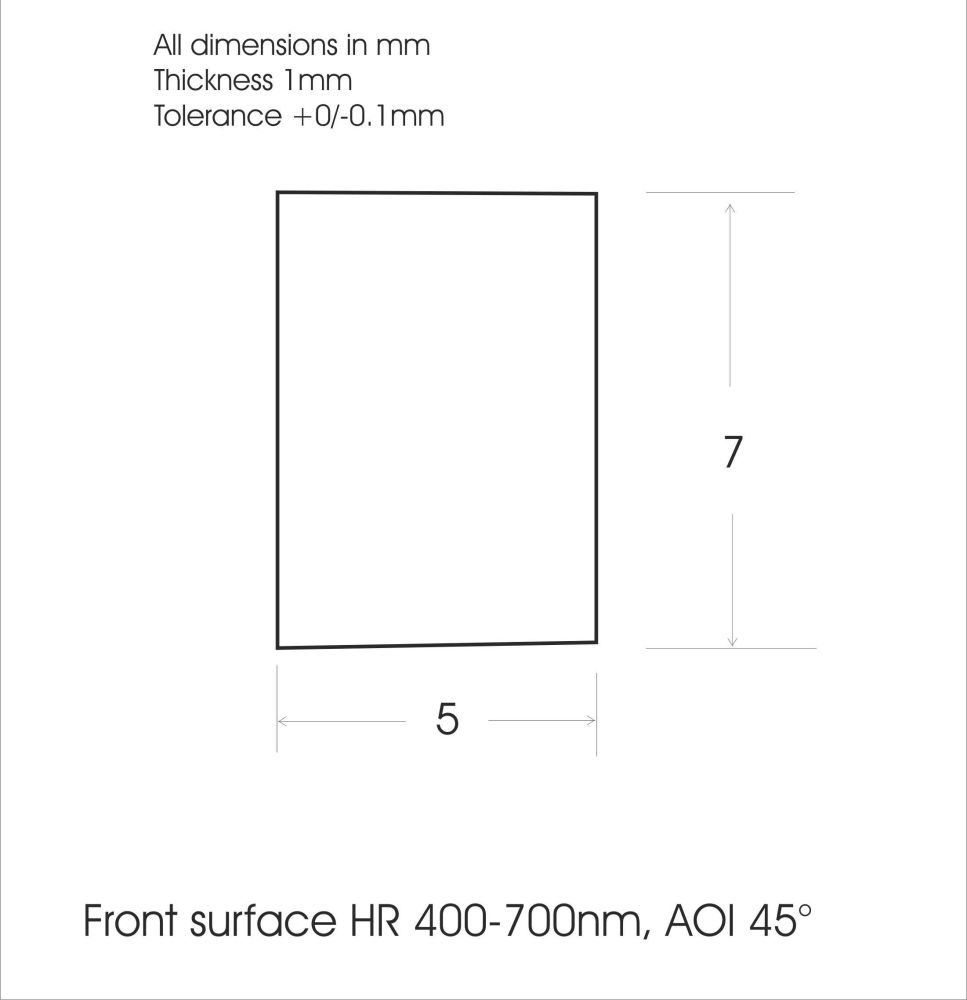

Galvospiegel 5x7x1mm, dielektrisch 400-700nm

29,75 €

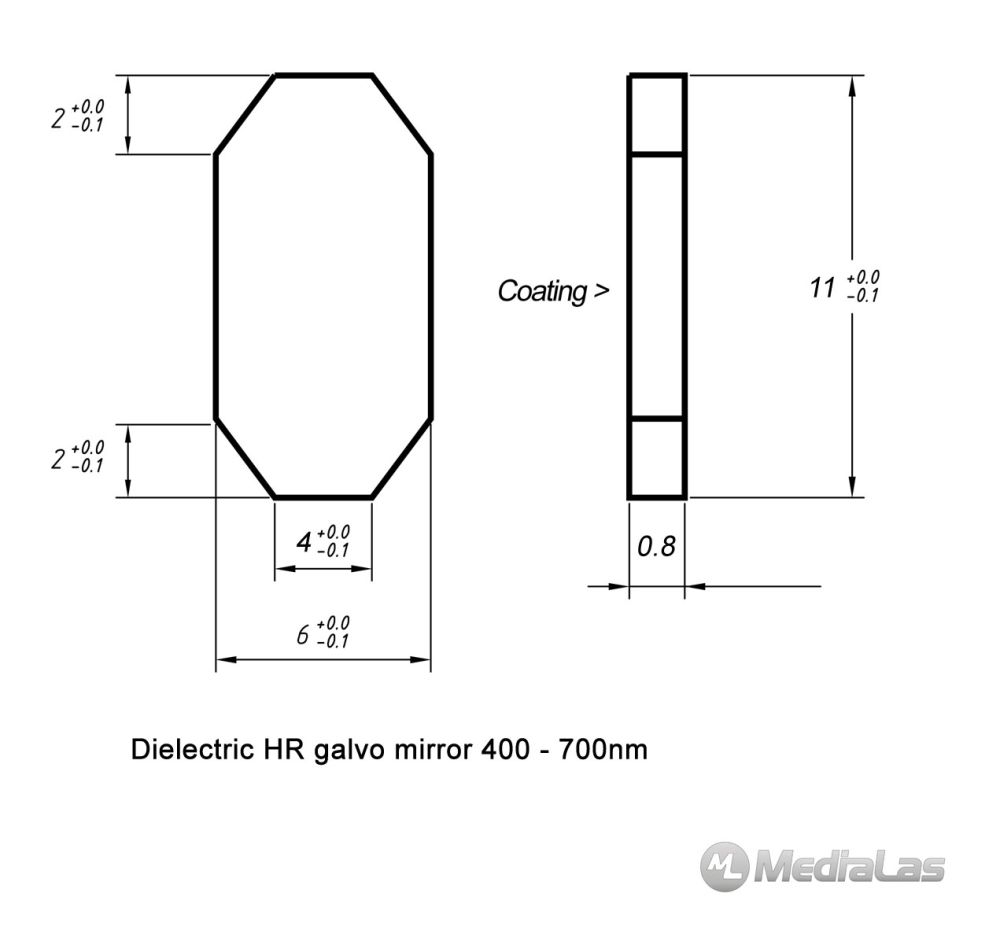

Galvospiegel 6x11x0.8mm, dielektrisch 400-700nm

28,56 €

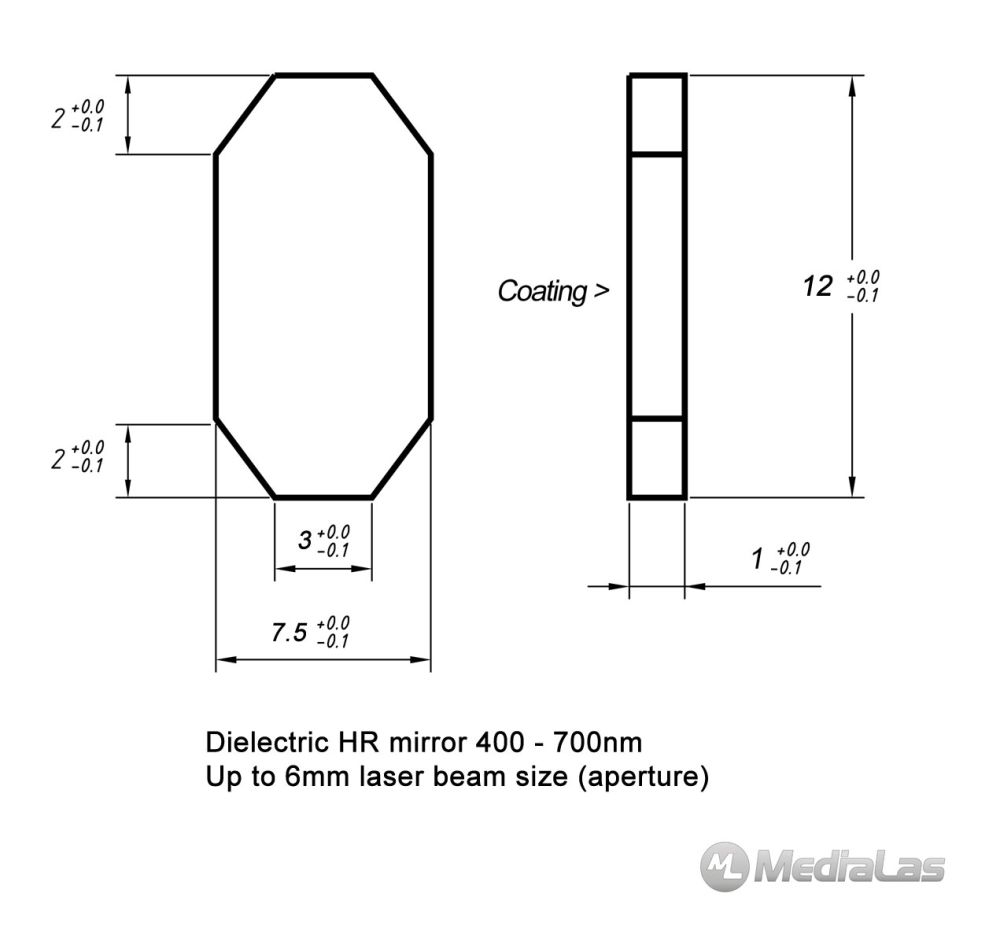

Galvospiegel 7,5x12x1mm dielektrisch 400-700nm

41,65 €

Hochpräziser XY Mount für CTi 6210 Galvos

104,72 €

Hochpräziser XY Mount für CTR 6212 Galvos

104,72 €

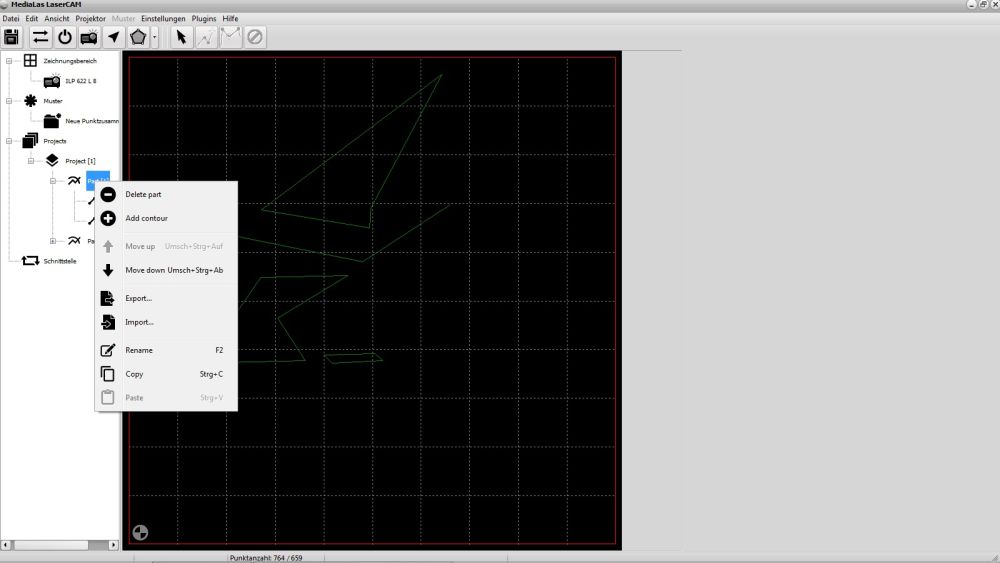

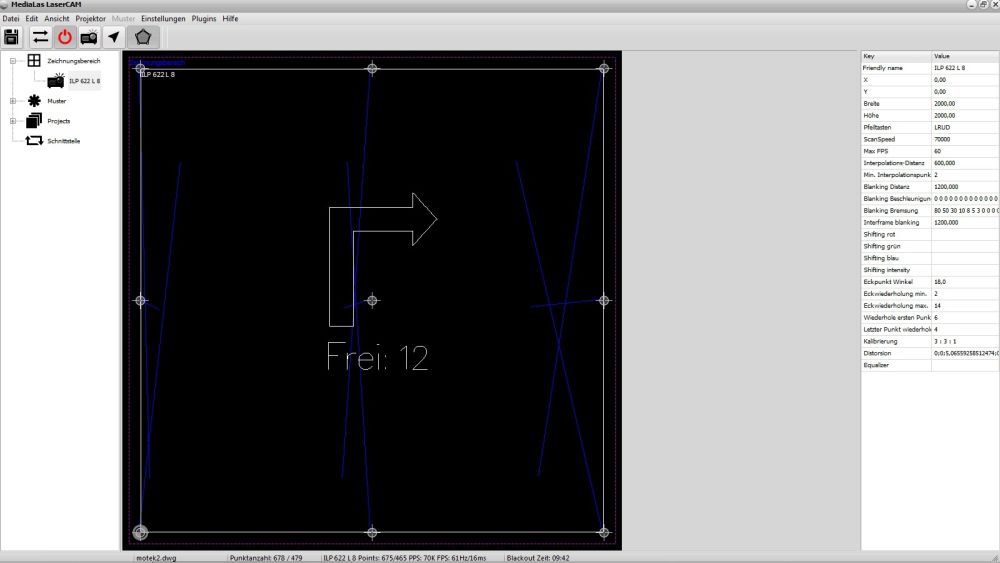

LaserCAM Ansteuersoftware für ILP Laserprojektoren

1.130,50 €

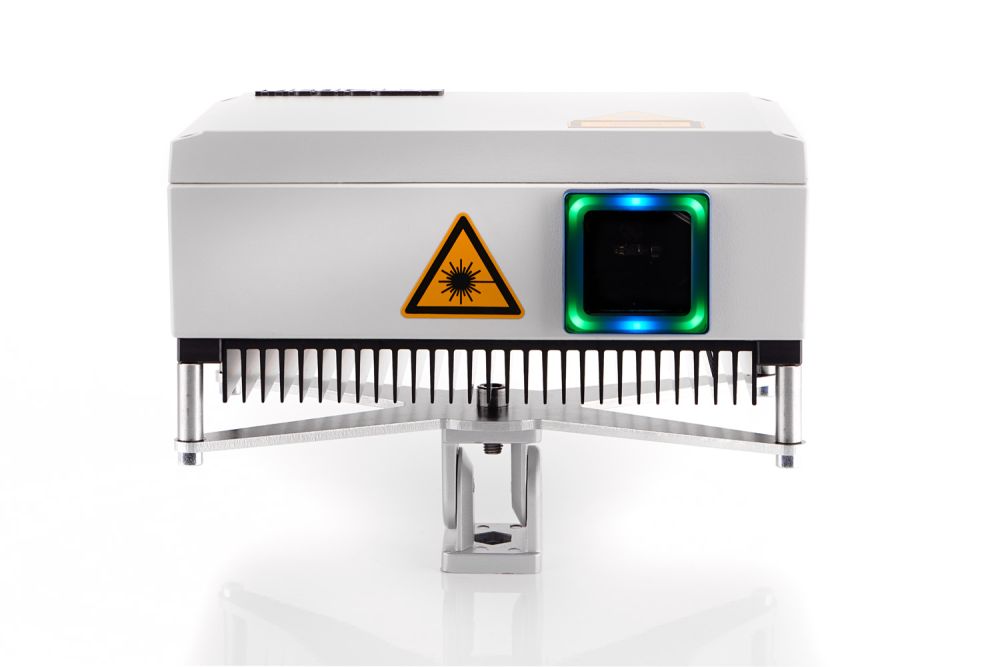

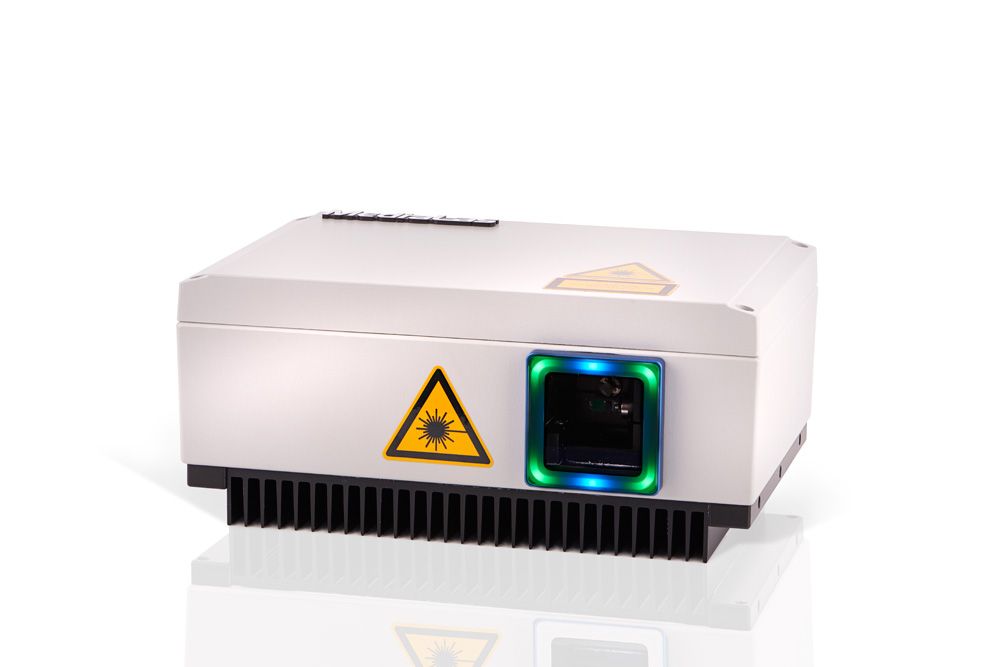

Laserprojektor ILP 722 mit IoT Netzwerksteuerung

Varianten ab 7.497,00 €

7.943,25 €

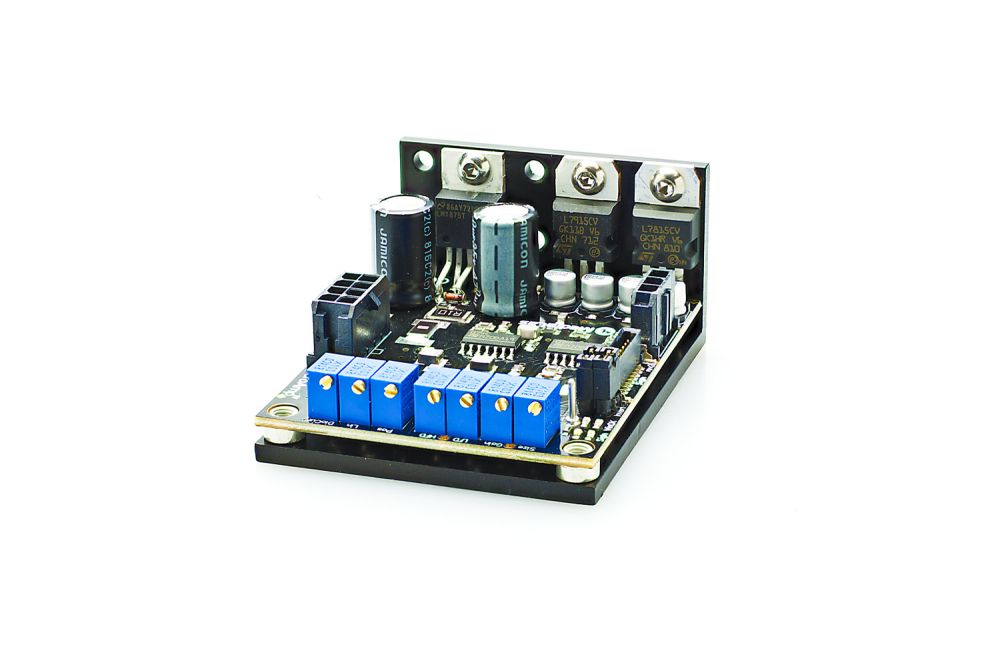

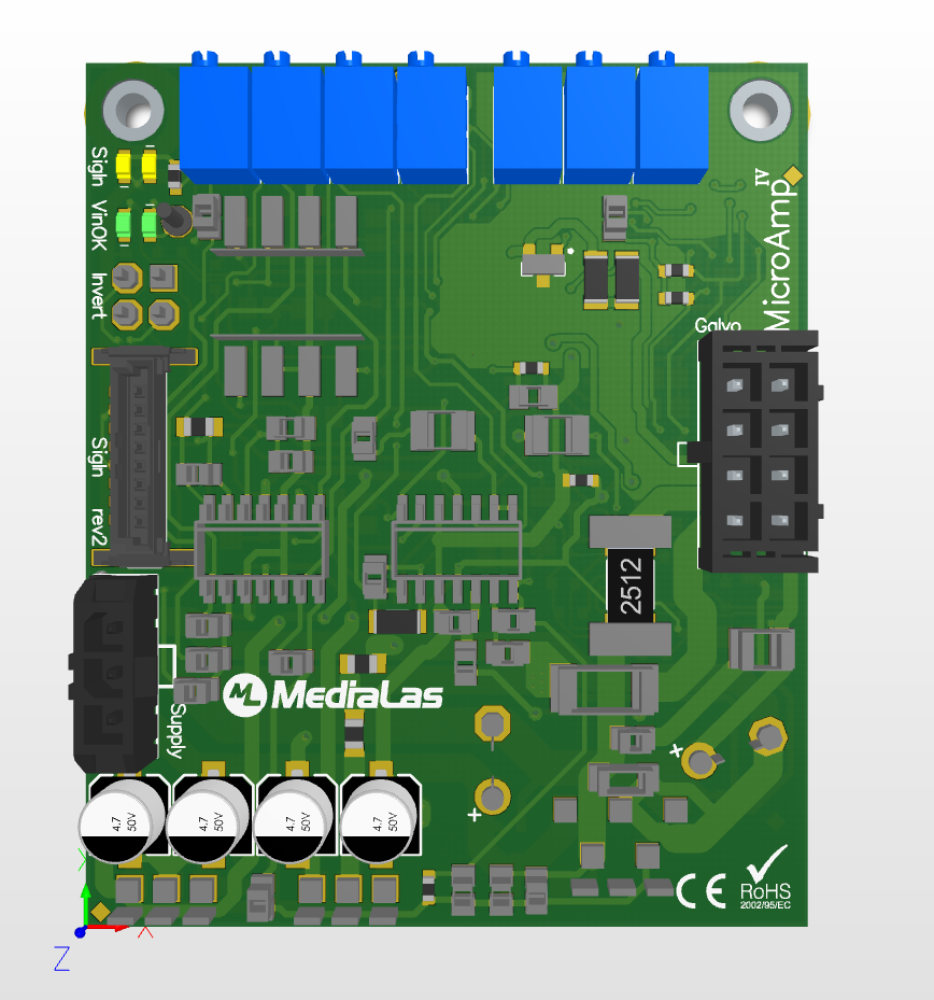

MicroAmp IV-62 schneller Galvotreiber für CTi 6200, 6210, 6220 Modelle

267,75 €

MicroAmp IV-6212 schneller Galvotreiber für CTR 6212 Galvos

267,75 €

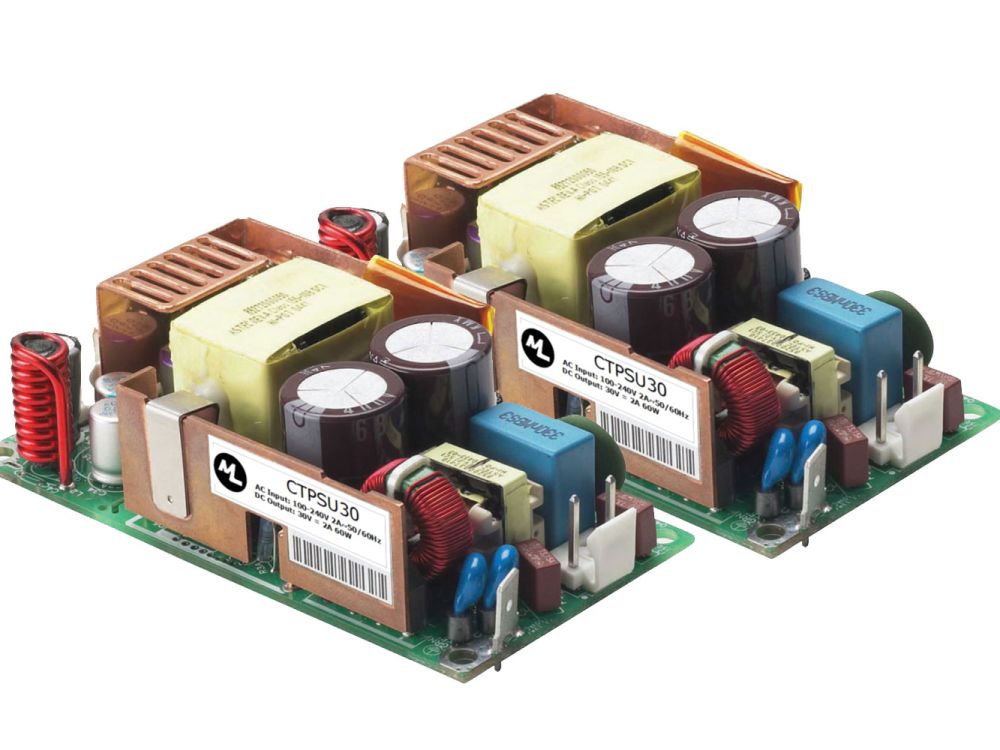

Netzteil-Set 30-30V

101,15 €

Steckverbinder Set für 6210HB Galvoanschluss

8,33 €

XY Halteblock für CTi 6210 Galvos

89,25 €

Häufige Fragen zu Laserprojektion und Galvosysteme

Laserprojektion und Galvosysteme: Häufige Fragen

Antworten rund um die Farbwahl für industrielle Anwendungen in unserer Laserprojektion- und Galvosysteme-Kategorie.

Welche Laserklasse hat ein ILP-Laserprojektor?

Unsere ILP-Laserprojektoren sind im Betrieb in Laserklasse 2 nach EN 60825-1 klassifiziert. Das ist möglich, weil die Galvo-Scanner den Laserstrahl mit hoher Geschwindigkeit über die Fläche ablenken – die optische Leistung wird dauerhaft über die gesamte Projektionsfläche verteilt. Die mittlere Bestrahlungsstärke an jedem einzelnen Punkt bleibt damit deutlich unter den Grenzwerten der Klasse 2. Im normalen Betrieb augensicher, kein Laserschutzbeauftragter zwingend erforderlich. Wichtig: bei einem Scanfail (Stillstand der Galvos durch Defekt) konzentriert sich die volle Leistung auf einen Punkt – dann gilt die Klasse des verbauten Lasermoduls (bis 3B). Für sicherheitskritische Anwendungen bieten wir das SafeGuard-Pro-Modul.

Können mehrere Laserprojektoren vernetzt werden?

Ja. Die ILP-Serie ist uneingeschränkt netzwerkfähig über 100-Mbit-LAN. Pro Netzwerk lassen sich bis zu 16 unabhängige ILP-Projektoren ansteuern, jeweils mit eigener IP-Adresse und individueller Programmierung. Anwendungen: lange Fertigungsstraßen mit mehreren Stationen, große Lagerhallen mit mehreren Pick-by-Light-Zonen, Mehrarbeitsplatz-Setups in der manuellen Montage. Die Vernetzung ermöglicht auch koordinierte Choreografien – z. B. dass Projektor 1 die nächste Position anzeigt, während Projektor 2 die Qualitätsprüfung der vorherigen Position visualisiert. Anbindung typischerweise über SPS oder zentralen Steuerungs-PC.

LaserCAM-Software – wofür wird sie benötigt?

LaserCAM ist die Steuersoftware für unsere ILP-Laserprojektoren. Sie bildet die Schnittstelle zwischen Laserprojektor und Befehlsgeber (SPS, PC, Bedienpult, MES-System). Funktionen: Erstellung und Verwaltung der Projektions-Inhalte (Zahlen, Texte, Symbole, Linien, Vektoren, Bilder); Programmierung von Abläufen und Sequenzen; Anbindung an Maschinensteuerungen über LAN; Verwaltung mehrerer Projektoren in einem Netzwerk. LaserCAM ist separat zu lizenzieren – es ist nicht im Lieferumfang der ILP-Projektoren enthalten. Für einfache Standard-Anwendungen (z. B. fest definierte Pick-by-Light-Sequenz) reicht oft die Basis-Lizenz; für individuelle Programmierung gibt es Erweiterungsstufen.

Was ist Werkerführung mit Laser?

Werkerführung ist ein Assistenzsystem, das den Werker visuell durch einen Arbeitsprozess leitet. Ein Laserprojektor zeigt direkt auf dem Werkstück oder der Arbeitsfläche, was als nächstes zu tun ist: welches Bauteil zu greifen, wo zu bohren oder welcher Schritt als nächster folgt. Vorteile: drastisch weniger Fehlmontagen (Studien zeigen –60 bis –80 % Fehlerquote), schnellere Einarbeitung neuer Mitarbeiter, höhere Taktraten, weniger Bildschirmwechsel. Eingesetzt in: Manueller Montage (welcher Schraubentyp), Bestückung von Leiterplatten, Verdrahtung von Kabelstämmen, Inspektion und Qualitätsprüfung. Die ILP-Serie unterstützt Werkerführung über die LaserCAM-Software mit SPS-/PC-Anbindung.

Was kann ein Industrie-Laserprojektor?

Ein Industrie-Laserprojektor wie unsere ILP-Serie projiziert frei programmierbare Inhalte auf Werkstücke und Arbeitsflächen: Zahlen, Buchstaben, Symbole, Linien, Vektoren bis hin zu kompletten Bildern und Zeichnungen. Im Gegensatz zu einfachen Linien-/Kreuzlasern ist die Projektion dynamisch – steuerbar per SPS, PC oder Bedienpult über Netzwerk. Realisiert wird das durch zwei Galvo-Scanner-Spiegel, die den Laserstrahl mit hoher Geschwindigkeit über die Fläche ablenken. Der Mensch sieht durch die Trägheit des Auges ein stehendes Bild. Anwendungen: Werkerführung, Pick-by-Light, Beschriftung auf Werkstücken, Verdrahtungshilfe an Kabelstämmen, nicht-destruktive Informationsanzeige.
