Linienlaser
Linienlaser in Rot, Grün und Blau

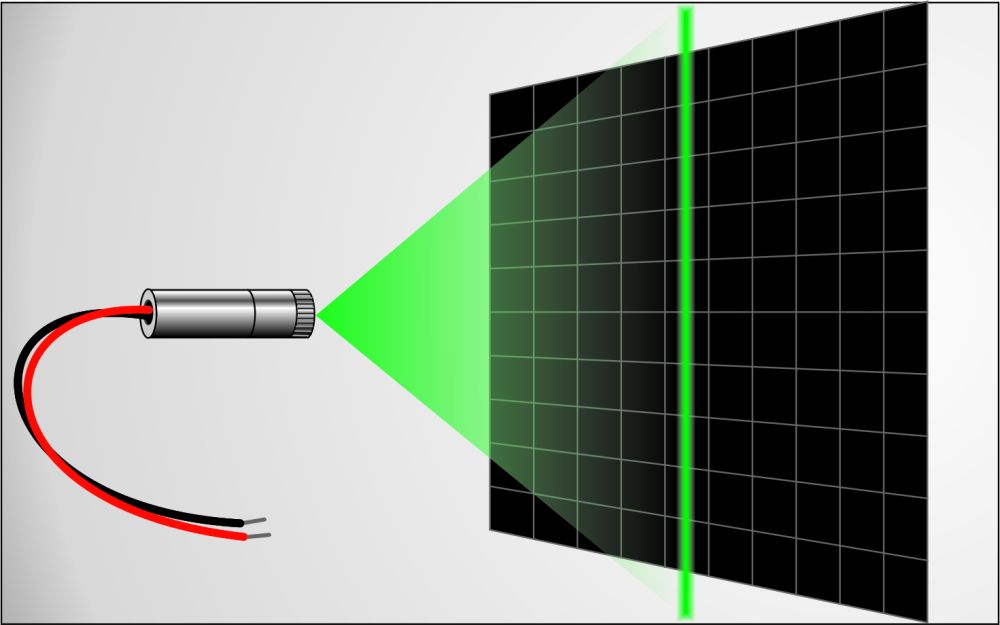

Linienlaser – auch Strichlaser oder Linienlasermodul genannt – sind Industrielaser, die einen Punktstrahl über eine Linienoptik in eine helle, scharfe Laserlinie aufweiten. Sie dienen als optische Referenz für Ausrichtung, Bauteilpositionierung, Maschinenjustage, Schnittlinien-Markierung an Kreis-, Band- und Kappsägen, Bodenmarkierung, Strömungsvisualisierung und millimetergenaues Justieren in Industrie, Handwerk und Forschung.
Lasershop führt Linienlaser in Rot (635 nm), Grün (520 nm), Blau (450 nm) und Infrarot – als Einzelmodule, fertige Kits inklusive Halterung und Netzteil sowie als Hochleistungsversionen bis 750 mW für Tageslicht-Anwendungen. Linienlänge, Projektionswinkel und Versorgungsspannung (5 V, 12 V, 24 V) sind frei wählbar; IP65-/IP67-Varianten sind staub- und wasserdicht. Gefertigt in der MediaLas Manufaktur in Deutschland, OEM-Anfertigungen auf Anfrage.
Komplettset Linienlaser BLAU 40mW, justierbar, inkl. Halterung
Komplettset Linienlaser InLine GRÜN 25 mW, inkl Halterung

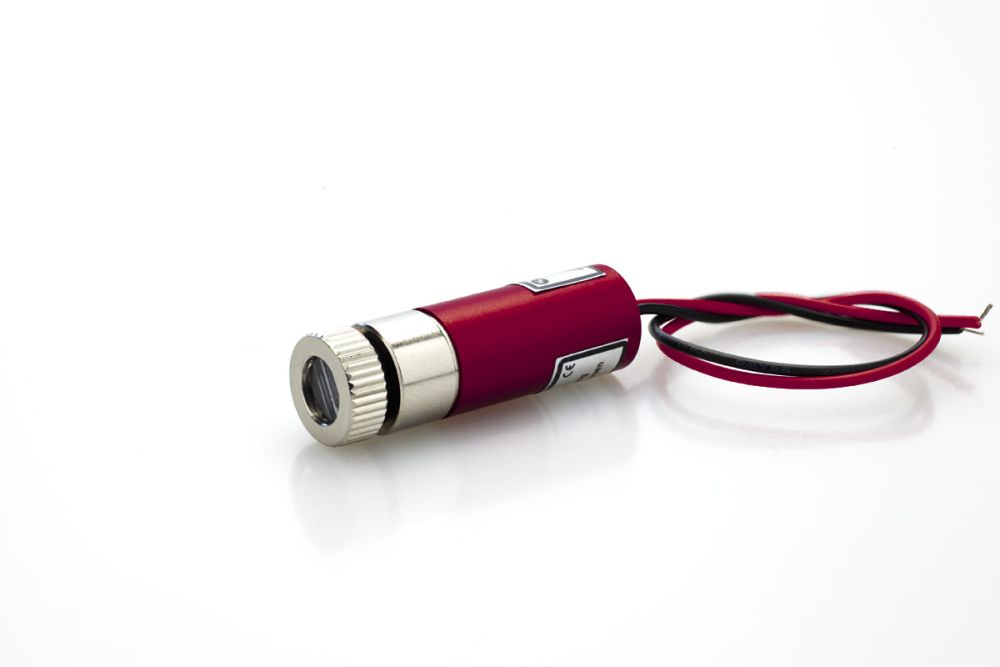

Komplettset Linienlaser ROT 10mW, justierbar, inkl. Halterung
Hybrid Linienlasermodul 40 mW BLAU 12 - 28 VDC, justierbarer Fokus, isoliert

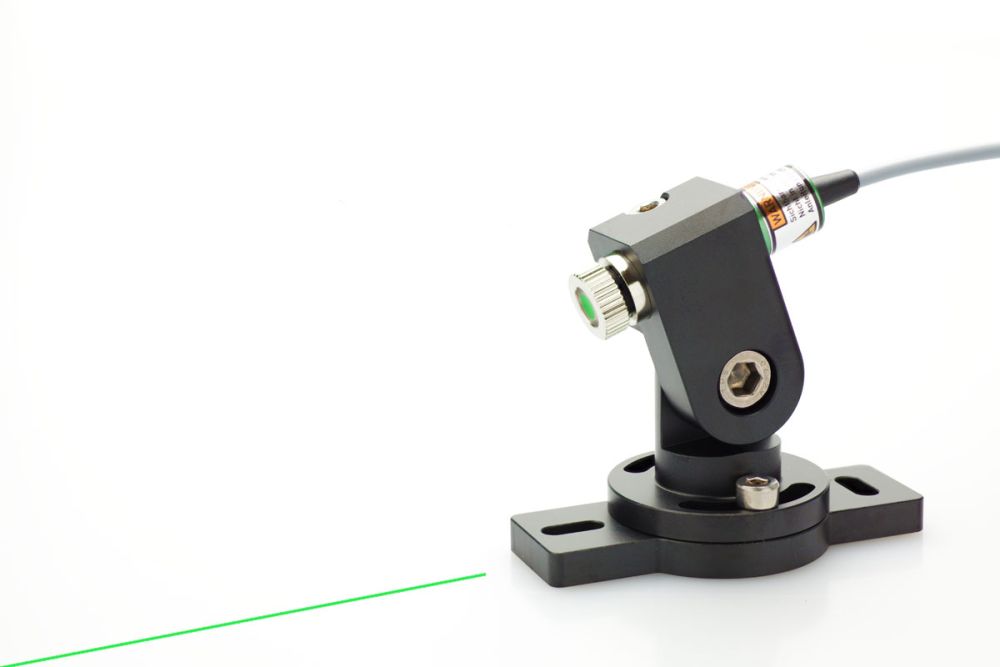

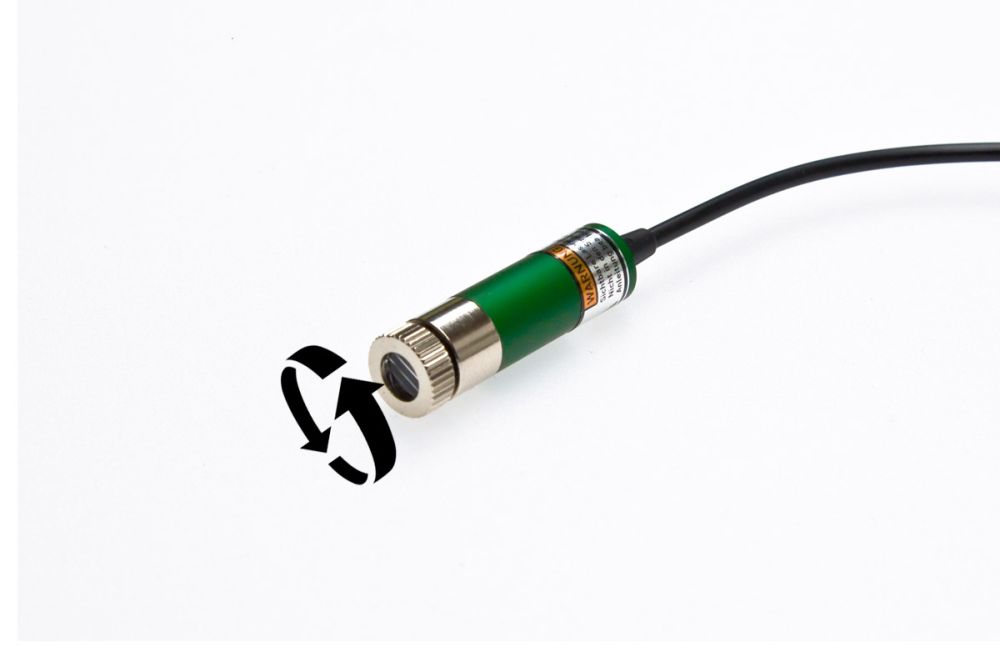

Komplettset Linienlaser GRÜN 10mW, justierbar, inkl. Halterung

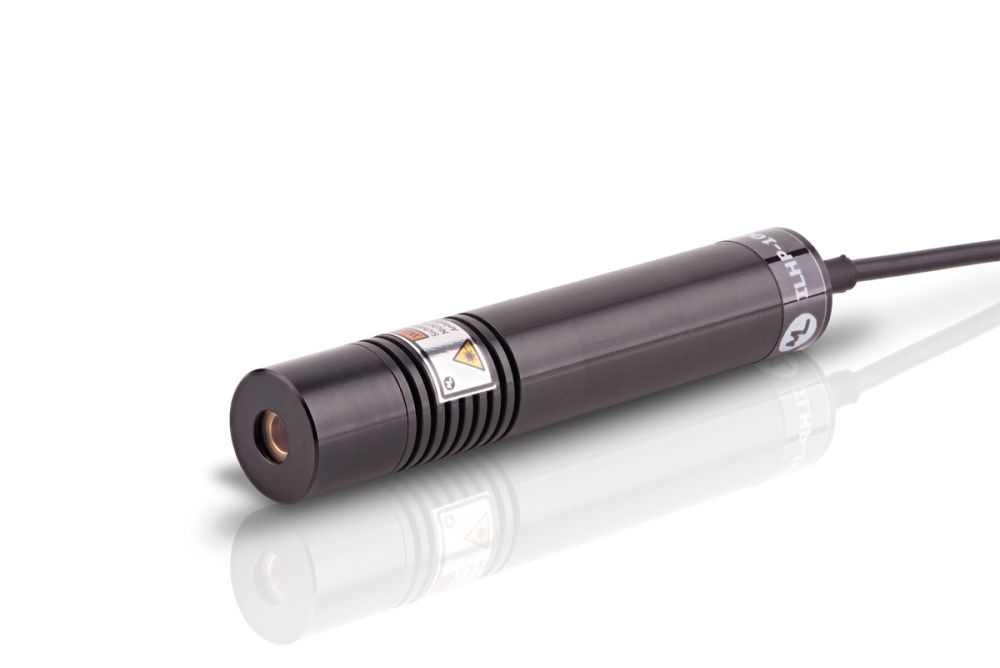

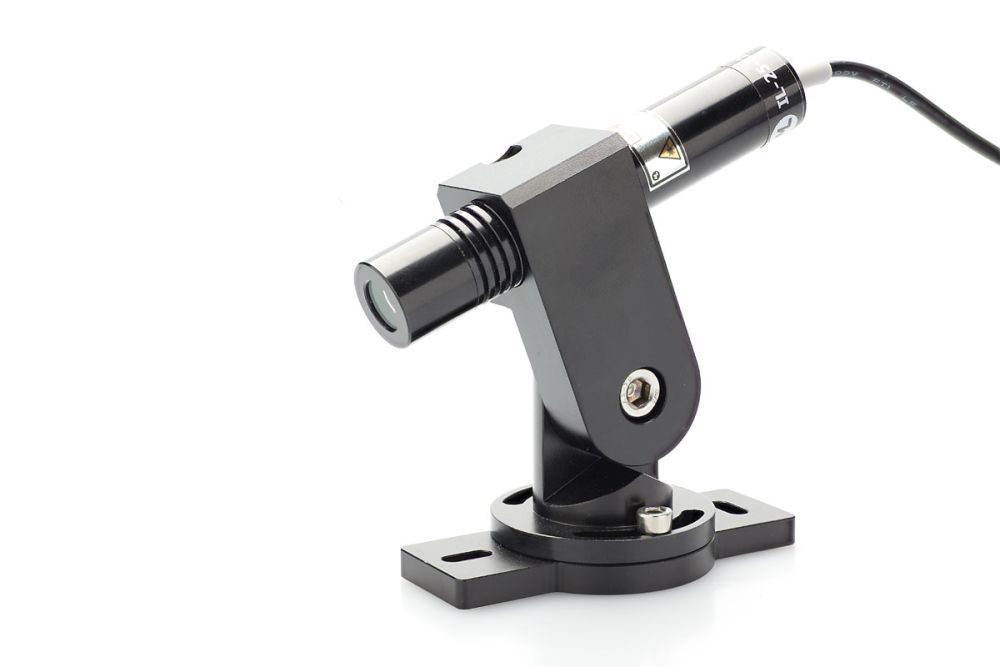

Komplettset Linienlaser HELLROT 10 mW, justierbar, inkl. Halterung

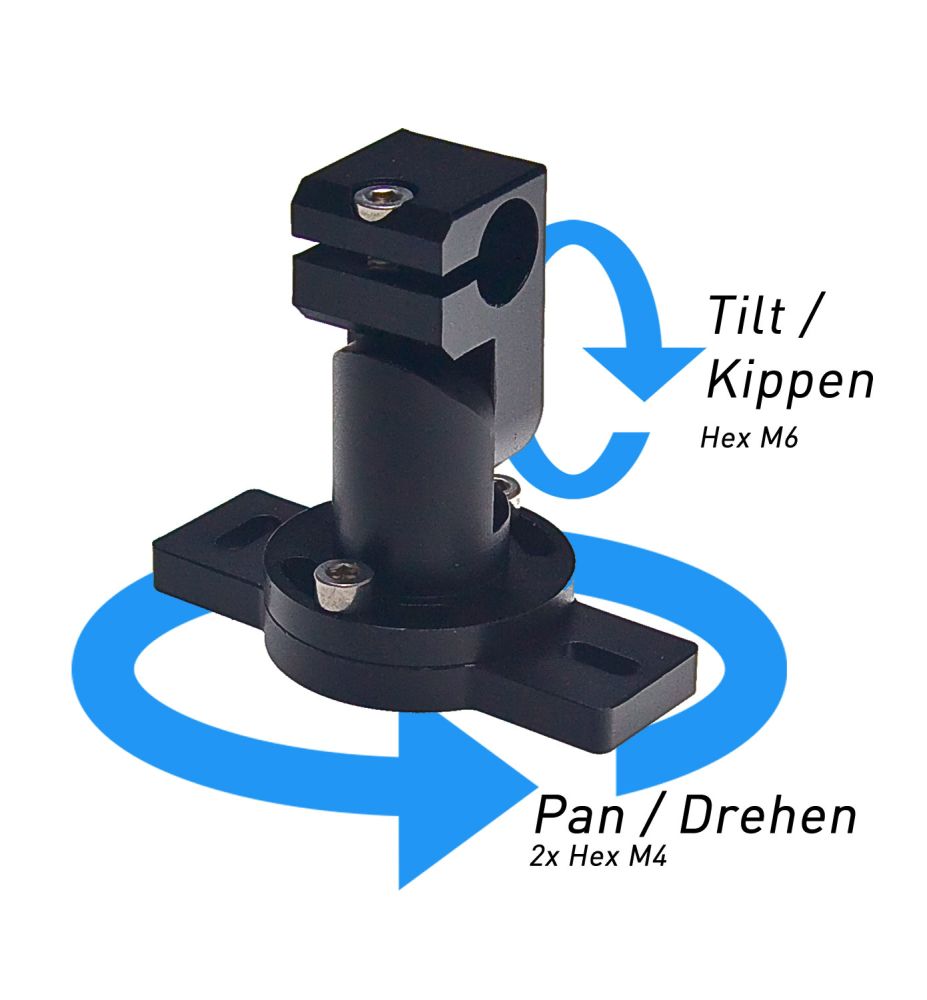

Komplettset Linienlaser InLine GRÜN 40 mW, inkl Halterung

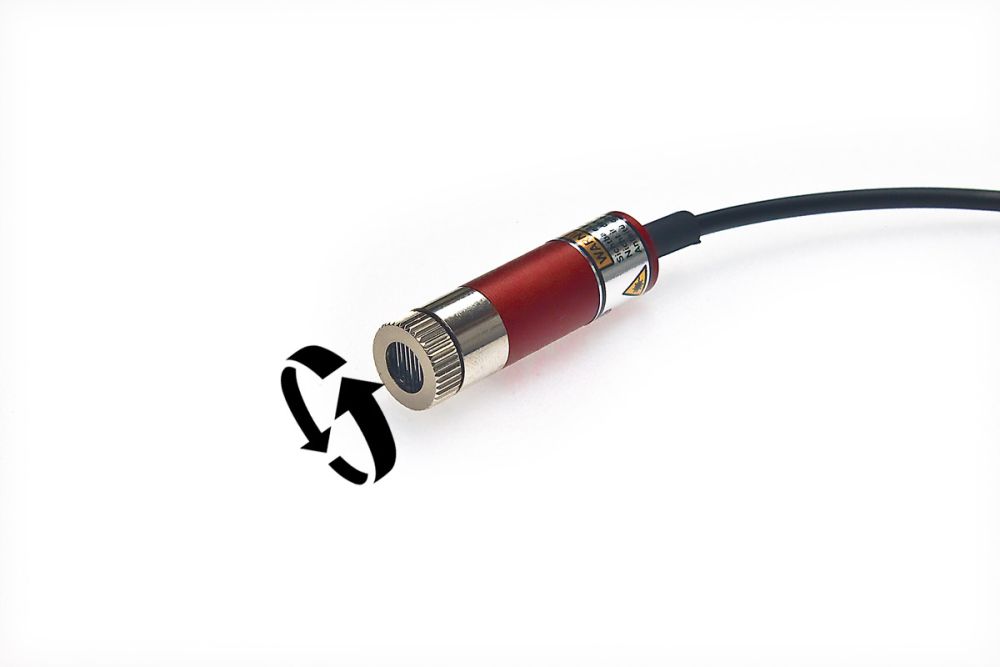

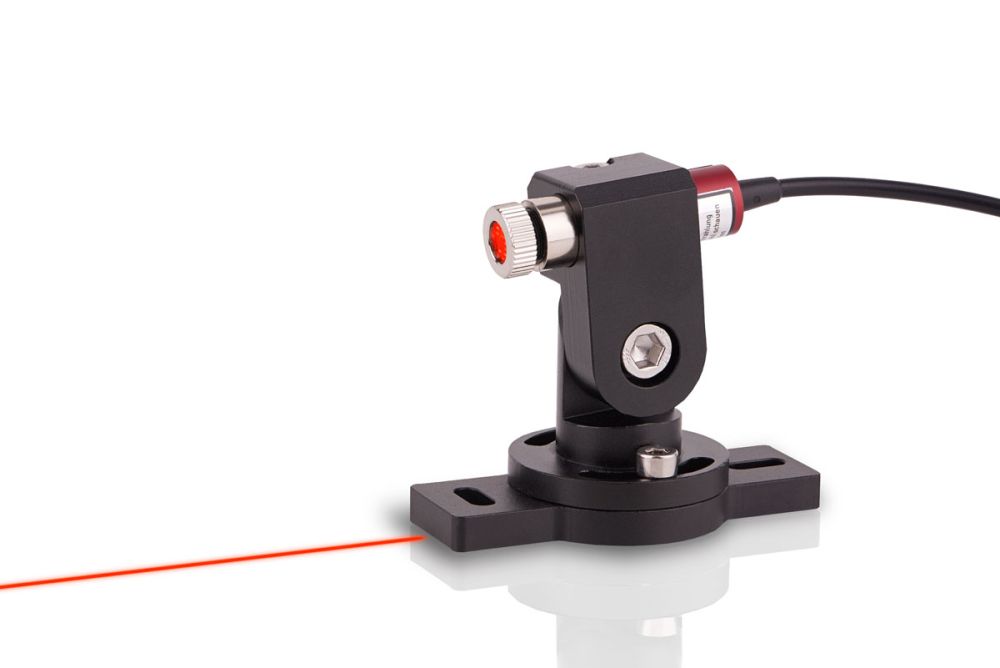

Komplettset Linienlaser ROT 30mW, justierbar, inkl. Halterung

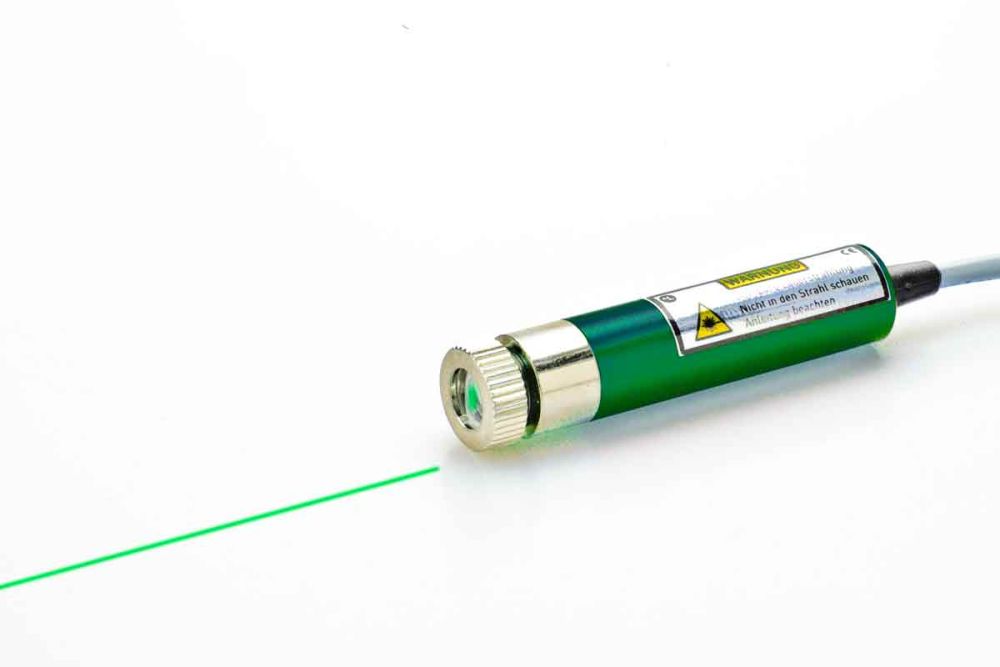

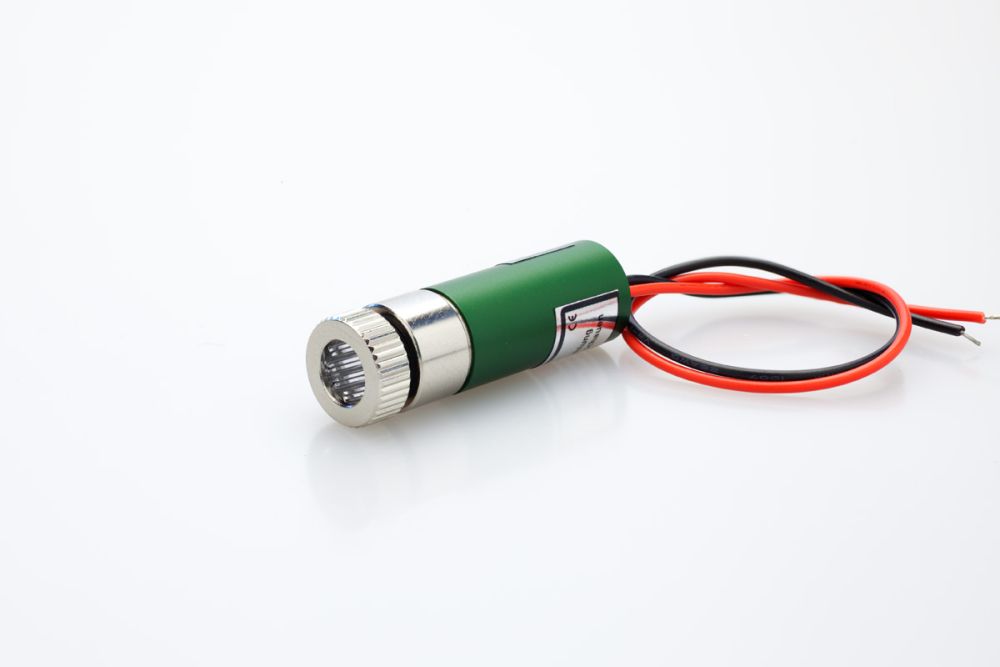

Linienlasermodul 5 mW GRÜN 12 - 30 VDC, justierbarer Fokus, isoliert
Häufige Fragen zu Linienlasern
Linienlaser in Rot, Grün und Blau: Häufige Fragen
Antworten rund um die Farbwahl für industrielle Anwendungen in unserer Linienlaser-Kategorie.

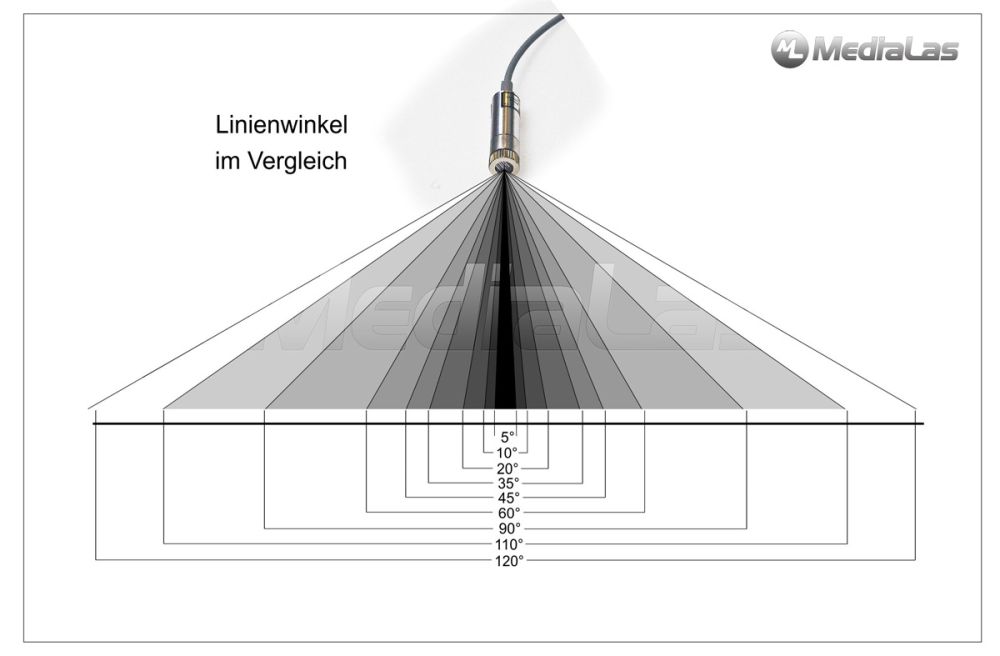

Bei 1 m Distanz ergeben sich folgende Längen (12-mm-Module):
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 10° | 1 m | 17 cm |
| 20° | 1 m | 35 cm |
| 30° | 1 m | 54 cm |
| 35° | 1 m | 63 cm |
| 45° | 1 m | 83 cm |
| 60° | 1 m | 116 cm |
| 70° | 1 m | 140 cm |
| 90° | 1 m | 200 cm |
| 110° | 1 m | 300 cm |
Die Linienlänge steigt linear mit der Entfernung, bei 2 m Distanz verdoppeln sich diese Werte.
Unsere 12-mm-Linienlaser-Module sind in drei Anschluss-Varianten verfügbar:
Litzen (Standard) – offene Drähte rot/schwarz, ca. 100–200 mm Länge, für direkten Anschluss an Mikrocontroller oder Treiberplatinen.
Hohlsteckverbinder – 5,5 / 2,1 mm Norm-Hohlstecker, ca. 200 mm Kabel, für Betrieb mit einem 230-VAC-Steckernetzteil.
Flexleitung mit Aderendhülsen – ca. 100 cm Schlauchleitung, für direkten Anschluss an eine 12–25-VDC-Maschinensteuerung. Verpolungsschutz ist in der DC-Variante integriert.
Auf Anfrage liefern wir auch M8 / M12-Steckverbinder mit kundenspezifischer Kabellänge. Die DC-Variante eignet sich besonders zum Nachrüsten bestehender Maschinen ohne 230-V-Verkabelung.
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Kurz gesagt:
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine größere Fläche verteilt wird
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Wellenlänge im Detail: Die Wahl der Wellenlänge bestimmt die Sichtbarkeit der Linie auf Ihrem Untergrund. Rot (650 nm) ist die preisgünstigste Variante und ausreichend in moderat ausgeleuchteten Innenräumen. Hellrot (635 nm) wirkt deutlich heller als 650 nm bei gleicher Leistung. Grün (520 / 532 nm) ist die universellste Wahl – die menschliche Netzhaut ist im grünen Spektralbereich am empfindlichsten, weshalb grüne Linien bei gleicher Leistung ca. 5–7× heller wirken als rote. Blau (450 nm) liefert hohen Kontrast auf grünlichen Oberflächen, wo Rot und Grün versagen.
