Kreuzlaser Kit 4 mW Hellrot 635 nm

Q: Was ist der Unterschied zwischen Hellrot (635 nm) und Rot (650 nm)?

Beide Wellenlängen erscheinen dem Auge rot, aber Hellrot (635 nm) liegt näher am Empfindlichkeitsmaximum der menschlichen Netzhaut als Rot (650 nm). Konkret: 635-nm-Licht erscheint bei gleicher optischer Leistung ca. 2× heller als 650-nm-Licht. Praktischer Effekt: ein 20-mW-Hellrot-Modul ist visuell vergleichbar mit einem 40-mW-Rot-Modul – bei niedrigerer Laserklasse und längerer Lebensdauer der Diode. Hellrote Module sind in der Herstellung etwas teurer, lohnen sich aber für Anwendungen in helleren Umgebungen oder wo eine niedrigere Laserklasse gewünscht ist.

Q: Glas-Optik vs. Acryl-Optik – welche wann?

Acryl-Optik (PMMA-Kunststoff): preisgünstig, leicht, formstabil. Optisch in der Standardanwendung sehr gut, aber temperaturempfindlich – die Brechzahl ändert sich mit der Temperatur, was bei Schwankungen über ±5 °C die Fokussierung verschiebt. Für Innenraum-Anwendungen mit stabilen Bedingungen völlig ausreichend. Glas-Optik: schwerer, teurer, aber temperaturstabil. Die Brechzahl bleibt über große Temperaturhübe nahezu konstant. Ideal für: Außenmontage, ungeheizte Hallen, Maschinen mit großen Temperaturhüben (Schweißen, Sägewerk im Sommer/Winter), Anwendungen mit hoher Wiederholgenauigkeit über lange Zeiträume. Bei unseren KLM- und LLM--Modulen ist Glas-Optik als optionale Upgrade-Variante verfügbar.

Q: Wofür ist der optionale Glas-Kollimator sinnvoll?

Die Serienausführung unserer KLM-Module ist mit einer aspherischen Acrylglas-Linse ausgestattet – ausreichend für stabile Innenraum-Temperaturen. Bei stark schwankenden Betriebstemperaturen (über ±5 °C Schwankungsbreite) kann die Acryllinse die Fokussierung verändern – die Strahlbreite ändert sich, die Schärfe leidet. Der optionale 3-linsige Glaskollimator ist deutlich temperaturstabiler: das Glas dehnt sich kaum aus, die Fokussierung bleibt konstant. Empfohlen für: Außenmontage, ungeheizte Hallen, Maschinen mit großen Temperaturhüben (Schweißen, Sägewerk im Sommer/Winter), Anwendungen mit hoher Wiederholgenauigkeit über lange Zeiträume.

Q: Wie groß wird das Kreuz bei welcher Entfernung?

Die Kreuzgröße skaliert linear mit der Entfernung. Bei einem 90°-Linsenwinkel an einem 12-mm-Modul ergibt sich bei 1 m Distanz ein Kreuz mit ca. 2 m Linienlänge je Achse. Bei 2 m Distanz verdoppelt sich das auf ca. 4 m je Achse. Bei schmaleren Winkeln (z. B. 35°) entsprechend kleiner: 0,62 m bei 1 m Distanz. Wichtig: Das Kreuz wird mit der Entfernung nicht nur größer, sondern die Linien werden auch breiter (Strahldivergenz). Für besonders scharfe Kreuze auf bekannter Distanz wird der Fokus am Modul nachjustiert (Messingring an der Front).

Q: Welche Farbe für welche Oberfläche?

Rot (650 nm): Standard-Wahl, günstigste Variante, ausreichend in moderat ausgeleuchteten Umgebungen. Hellrot (635 nm): bei gleicher Leistung deutlich heller als 650-nm-Rot, gute Sichtbarkeit auf den meisten Untergründen. Grün (520 nm): ca. 5–7× heller wirkend als Rot – die Wahl für sehr helle Umgebungen, bei Tageslicht sichtbar, große Distanzen oder dunkle Untergründe. Blau (450 nm): ideal auf Holz, Vegetation, grünlichen oder gelben Oberflächen – dort, wo Rot und Grün im Untergrund untergehen. Hellblau (488 nm): hoher Kontrast auf warmen Lichtspektren, Sonderfarbe für besondere Untergründe wie rote Hölzer.

Q: Kreuzlinienlaser vs. Linienlaser vs. Positionierlaser – Unterschiede?

Linienlaser: projiziert eine Linie – ideal für Schnittlinien, Wege, Abgrenzungen. Kreuzlinienlaser: projiziert zwei senkrechte Linien als Kreuz (90°) – ideal zum Zentrieren und Ausrichten. Positionierlaser mit DOE-Optik: projiziert ein Muster (Fadenkreuz, Kreis, Suchfeld, Quadrat) durch ein Diffractive Optical Element – das Bild hat konstante Helligkeit über die gesamte Fläche, prinzipbedingt aber breitere Linien als klassische Linsenoptiken. Kurz: Linie für gerade Markierungen, Kreuzlinienlaser für präzises Zentrieren mit scharfen Linien, DOE-Positionierlaser für gleichmäßig helle Muster auch in den Außenbereichen.

Q: Was ist ein Kreuzlinienlaser?

Ein Kreuzlinienlaser projiziert zwei senkrecht zueinander stehende Linien (90°) – also ein echtes Linien-Kreuz – auf eine Oberfläche. Anders als beim Positionierlaser mit DOE-Optik entsteht das Kreuz hier durch zwei klassische Linsenoptiken. Vorteile: scharfe, helle Linien über die gesamte Bildbreite, tageslichttauglich – gute Sichtbarkeit auch bei Tageslicht und hellen Umgebungen. Typische Einsatzgebiete sind Werkstück-Zentrierung in CNC-, Säge- und Bohrmaschinen, Mikroskop-Referenzkreuze, Inspektionsstationen und Werkerführung an manuellen Arbeitsplätzen. Kreuzlinienlaser-Module gibt es in Rot, Hellrot (635 nm), Grün, Blau und Hellblau – jeweils mit justierbarem Fokus.

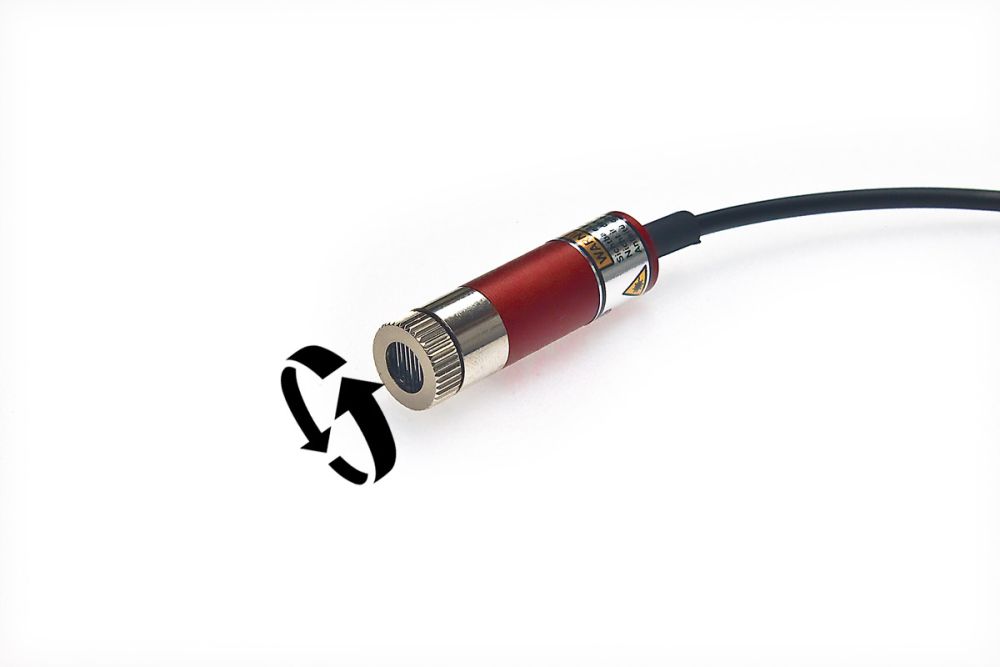

Kreuzlaser Kit HELLROT 4mW, justierbar, inkl. Halterung

Kreuzlaser Kit 4 mW Hellrot (635 nm), inkl. Halterung – KLM-Set 4-635: Betriebsbereites Kreuzlaser-Fertigset der aktuellen 2. Generation, das ein hellrotes Laserkreuz projiziert – inklusive passender justierbarer Halterung. Fokus und Linienlage sind direkt am Modul justierbar.

Hellrotes Laserkreuz (635 nm) mit 4 mW
Betriebsbereites Set inklusive justierbarer Halterung
Zahlreiche Kreuzgrößen über selektierbare Kreuzoptik wählbar
Justierbarer Fokus (Linienbreite) und Linienlage

Set besteht aus

Kreuzlaser-Modul, fertig abgeglichen und betriebsbereit
Passende justierbare Halterung

Elektrischer Anschluss

230V Version: Die 230V Version besitzt eine Zuleitung mit Hohlsteckverbinder, sowie ein passendes Steckernetzteil.

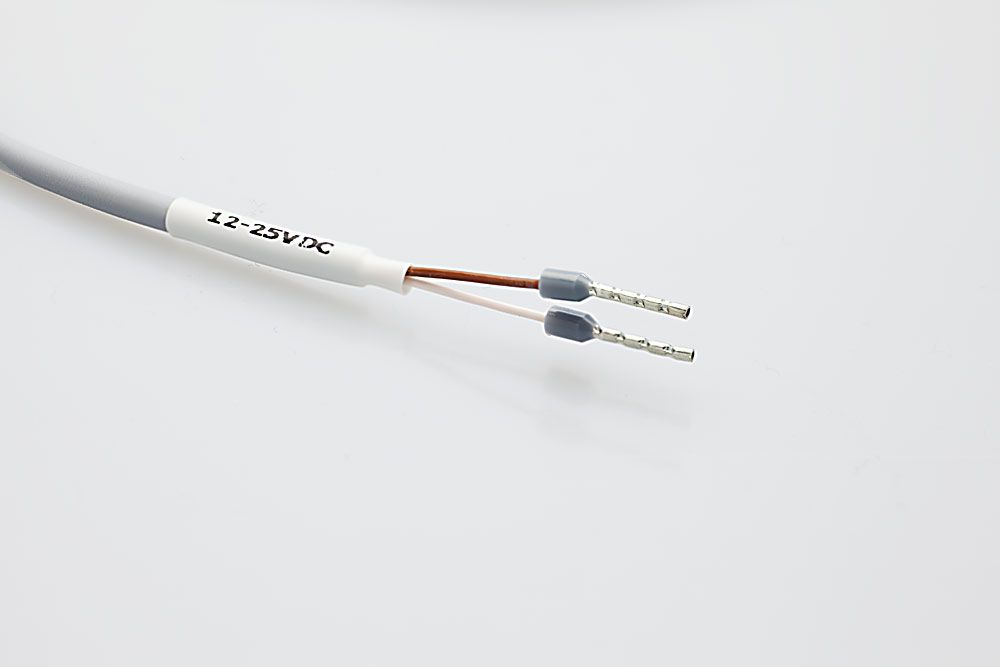

12 - 25V Version: Die Lasermodule sind mit einer flexiblen Anschlussleitung versehen. Wählen Sie die 24V Version, so ist in der Zuleitung ein kleiner Adapter eingeschrumpft. Die Enden sind als offene Enden mit Aderendhülsen ausgeführt und können direkt an ein vorhandenes Netzteil oder eine Verteilerschiene angeklemmt werden. Ein Verpolungsschutz ist integriert. Bitte beachten Sie, dass das Gehäuse des Lasermoduls auf Pluspotential liegt.

Technische Daten

Laserleistung	4 mW
Wellenlänge/Farbe	635 nm HELLROT
Projektionswinkel	wählbar
Fokusbereich	ca. 5 cm bis unendlich
Minimale Linienbreite	<1 mm im Nahbereich
Divergenz	typ. <1 mrad
Stromversorgung	230 VAC / 9 - 25 VDC über eingeschrumpften Kabeladapter
Potential	+ am Gehäuse
Länge Anschlussleitungen	ca. 1000 mm, verlängerbar
Laserklasse nach Einrichtung	Klasse 1/2
Abmessungen Lasermodul	12 x 42 mm
Temperaturbereich	- 10°C - + 40°C
Lebensdauer	typ. > 25.000 h

Kreuzgröße und Linienbreite

Die Größe des projizierten Kreuzes wird durch den gewählten Kreuzwinkel bestimmt. Für das KLM-Set 4-635 stehen folgende Winkel zur Verfügung:

Winkel	Entfernung	Kreuzgrösse ca.
5°	1 m	8 - 9 cm
15°	1 m	25 cm
25°	1 m	45 cm
45°	1 m	82 cm
55°	1 m	100 cm
75°	1 m	170 cm
100°	1 m	230 cm

Die Linienbreite (Fokus) wird direkt am Modul eingestellt.

Hinweise

Laserklasse beachten!
Weitere Informationen zur Lasersicherheit finden Sie hier.

Optionen

Glaskollimator - weniger anfällig gegen Temperaturschwankungen. Vor allem bei höheren Temperaturen sollte ein Glaskollimator eingesetzt werden.

Downloads / Links

Halterung:	Kugelkopf 3D, Kugelkopf 3D + Montageplatte, Magnet-Kugelkopf, Pan/Tilt massiv
Kollimator:	Acryl, Glas
Kreuzwinkel:	5°, 15°, 55°, 75°, 90°
Versorgung:	12 - 25 VDC, 110 - 230 VAC, Externer Akkupack
