Kreuzlaser Kit ROT 30mW, justierbar, inkl. Halterung

Kreuzlaser Kit 30 mW Rot (650 nm), inkl. Halterung – KLM-Set 30-650: Betriebsbereites Kreuzlaser-Fertigset der aktuellen 2. Generation, das ein rotes Laserkreuz projiziert – inklusive passender justierbarer Halterung. Fokus und Linienlage sind direkt am Modul justierbar.

Rotes Laserkreuz (650 nm) mit 30 mW
Betriebsbereites Set inklusive justierbarer Halterung
Zahlreiche Kreuzgrößen über selektierbare Kreuzoptik wählbar

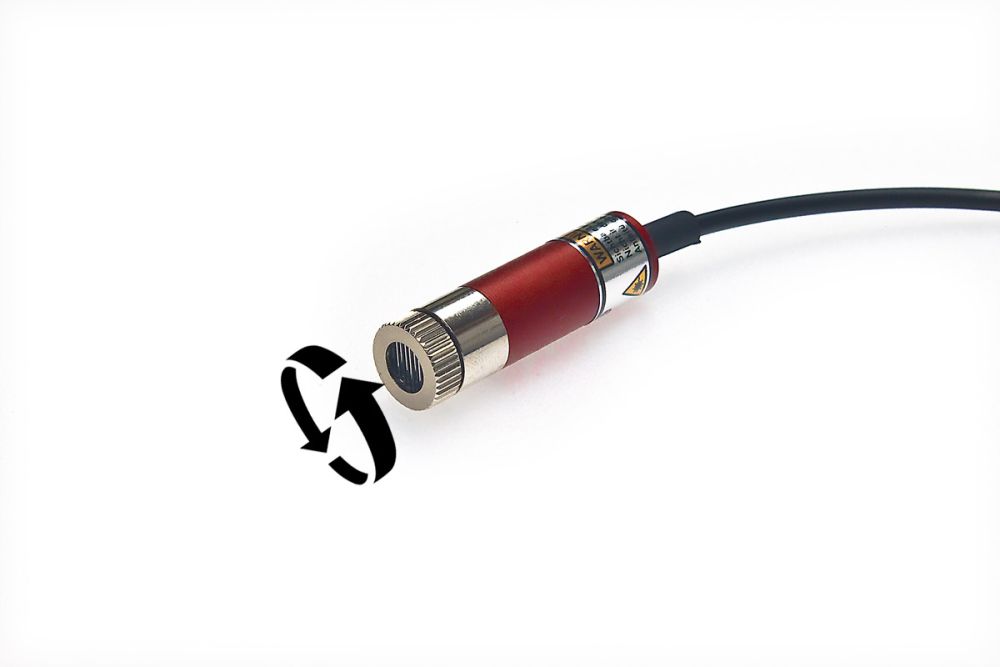

Justierbarer Fokus (Linienbreite) und Linienlage

Set besteht aus

Kreuzlaser-Modul, fertig abgeglichen und betriebsbereit
Passende justierbare Halterung

Elektrischer Anschluss

230V Version: Die 230V Version besitzt eine Zuleitung mit Hohlsteckverbinder, sowie ein passendes Steckernetzteil.

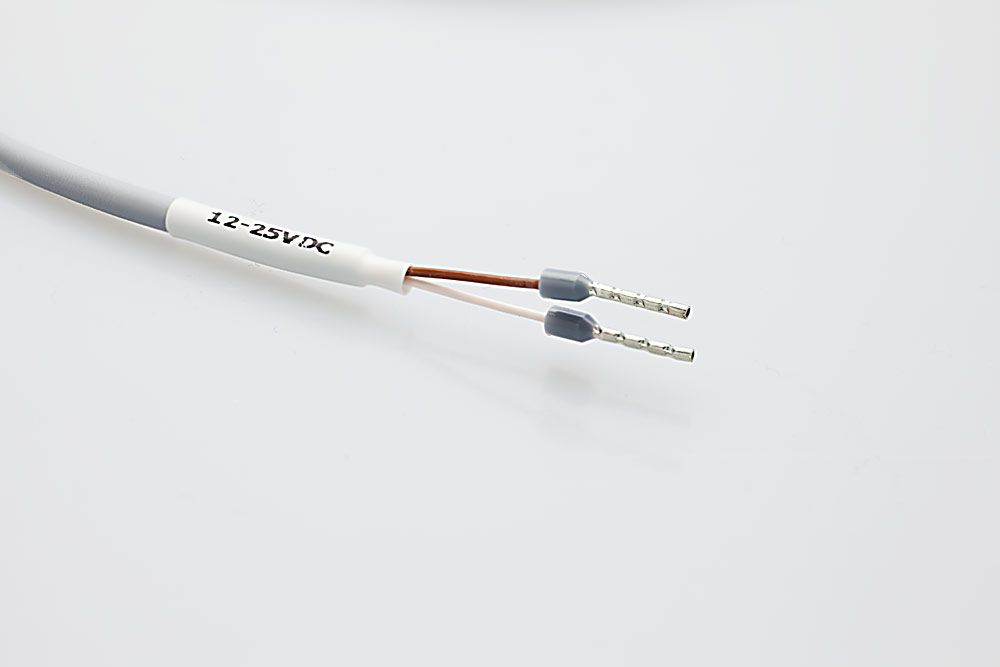

12 - 25V Version: Die Lasermodule sind mit einer flexiblen Anschlussleitung versehen. Wählen Sie die 24V Version, so ist in der Zuleitung ein kleiner Adapter eingeschrumpft. Die Enden sind als offene Enden mit Aderendhülsen ausgeführt und können direkt an ein vorhandenes Netzteil oder eine Verteilerschiene angeklemmt werden. Ein Verpolungsschutz ist integriert.

Technische Daten

Laserleistung	30 mW
Wellenlänge/Farbe	650 nm ROT
Projektionswinkel	wählbar
Fokusbereich	ca. 5 cm bis unendlich
Minimale Linienbreite	<1 mm im Nahbereich
Divergenz	typ. <1 mrad
Stromversorgung	3-5 VDC <100 mA, optional 12-25 VDC oder 230 VAC
Isolation:	Gehäuse führt Potential
Länge Anschlussleitungen	ca. 1000 mm, verlängerbar
Laserklasse nach Einrichtung	Klasse 1/2
Abmessungen Lasermodul	12 x 42 mm
Temperaturbereich	- 10°C - + 40°C
Lebensdauer	typ. > 25.000 h

Kreuzgröße und Linienbreite

Die Größe des projizierten Kreuzes wird durch den gewählten Kreuzwinkel bestimmt. Für das KLM-Set 30-650 stehen folgende Winkel zur Verfügung:

Winkel	Entfernung	Kreuzgrösse ca.
5°	1 m	8 - 9 cm
15°	1 m	25 cm
25°	1 m	45 cm
45°	1 m	82 cm
55°	1 m	100 cm
75°	1 m	170 cm
100°	1 m	230 cm

Die Linienbreite (Fokus) wird direkt am Modul eingestellt.

Hinweise

Laserklasse beachten!
Weitere Informationen zur Lasersicherheit finden Sie hier.
Für den Dauerbetrieb muss das Modul in der Halterung montiert werden.

Optionen

Glaskollimator - weniger anfällig gegen Temperaturschwankungen. Vor allem bei höheren Temperaturen sollte ein Glaskollimator eingesetzt werden.

Downloads / Links

Halterung:	Kugelkopf 3D, Kugelkopf 3D + Montageplatte, Magnet-Kugelkopf, Pan/Tilt massiv
Kollimator:	Acryl, Glas
Kreuzwinkel:	5°, 15°, 55°, 75°
Versorgung:	12 - 25 VDC, 110 - 230 VAC, Externer Akkupack
