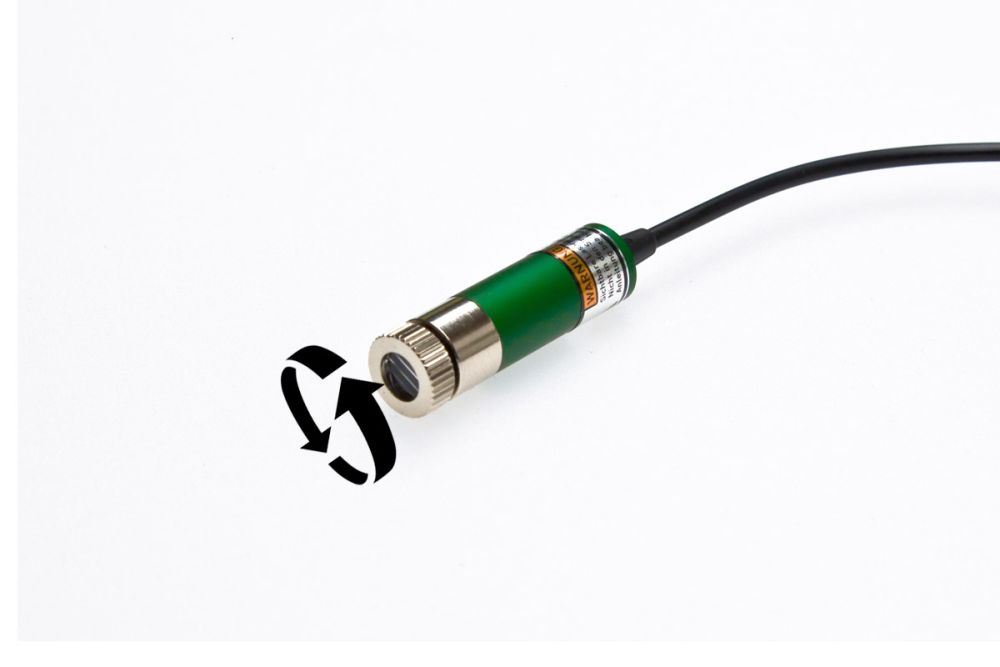

Kreuzlaser Modul GRÜN 40 mW, justierbarer Fokus, isoliert

Kreuzlaser Modul 40 mW Grün (520 nm) – KLM-40-520: Kompaktes, leistungsfähiges Kreuzlaser-Modul, das über eine Kreuzoptik zwei senkrecht zueinander stehende Linien als grünes Laserkreuz projiziert. Für hohe Sichtbarkeit auch bei längeren Kreuzarmen und hellerer Umgebung. Fokus und Linienlage sind direkt am Modul justierbar.

Grünes Laserkreuz (520 nm) mit 40 mW
Zahlreiche Kreuzgrößen über selektierbare Kreuzoptik wählbar
Justierbarer Fokus (Linienbreite) und Linienlage
Kompaktes 12-mm-Gehäuse für die Maschinenintegration

Elektrischer Anschluss

Standard: In der Standardversion wird die Versorgung über zwei ca. 20cm lange Litzen Rot/Schwarz angeschlossen.

Hohlstecker: Die 230V Version besitzt eine Zuleitung mit rundem Hohlsteckverbinder 5.5/2.1.

12 - 25V Version: Die Lasermodule sind mit einer flexiblen Anschlussleitung versehen. Wählen Sie die 24V Version, so ist in der Zuleitung ein kleiner Adapter eingeschrumpft. Die Enden sind als offene Enden mit Aderendhülsen ausgeführt und können direkt an ein vorhandenes Netzteil oder eine Verteilerschiene angeklemmt werden. Ein Verpolungsschutz ist integriert.

Technische Daten

Laserleistung	40 mW
Wellenlänge/Farbe	515 - 520 nm GRÜN
Fokusbereich	ca. 5 cm bis unendlich
Minimale Linienbreite	<1 mm im Nahbereich
Divergenz	typ. <1 mrad
Stromversorgung	3 - 6 VDC / < 150 mA
Länge Anschlussleitungen	Litzen ca. 200 mm, Hohlstecker ca. 200 mm, Flexleitung ca. 100 cm
Laserklasse nach Einrichtung	Klasse 1/2
Abmessungen	12 x 37 - 42 mm
Temperaturbereich	- 15°C - + 40°C
Lebensdauer	typ. > 25.000 h

Kreuzgröße und Linienbreite

Die Größe des projizierten Kreuzes wird durch den gewählten Kreuzwinkel bestimmt. Für das KLM-40-520 stehen folgende Winkel zur Verfügung:

Winkel	Entfernung	Kreuzgrösse ca.
5°	1 m	8 - 9 cm
15°	1 m	25 cm
45°	1 m	85 cm
55°	1 m	100 cm
90°	1 m	200 cm

Die Linienbreite (Fokus) wird direkt am Modul eingestellt.

Hinweise

Laserklasse beachten!
Weitere Informationen zur Lasersicherheit finden Sie hier.
Für den Dauerbetrieb muss das Modul in einer Halterung montiert werden.
Stromversorgung stabilisiert und Peak-frei!

Optionen

3-linsiger Glaskollimator für höhere Temperaturstabilität der Fokussierung

Downloads / Links

Anschluss:	12-25VDC, 110-230VAC, Hohlstecker, Litzen
Kollimator:	Acryl, Glas
Kreuzwinkel:	15°, 55°, 75°, 90°
