ILP 722 LAN: leistungsfähiger Industrie-Laserprojektor mit IoT-Netzwerksteuerung – mit LaserCAM-Software als Assistenzsystem zur Werkerführung.

7.943,25 €

Lasermodul
Versorgung
Produktnummer: ILP 722 LAN.1
Beschreibung

Laserprojektor ILP 722 mit IoT Netzwerksteuerung

Leistungsstarker Industrie-Laserprojektor mit IoT-Netzwerksteuerung – ILP 722 LAN: Der neue ILP 722 bildet zusammen mit der LaserCAM-Software ein leistungsfähiges Assistenzsystem zur Werkerführung im Produktionsprozess – kontrastreiche Projektion von Konturen, Linien und Zeichen direkt auf die Arbeitsfläche.

  • Industrie-Laserprojektor mit LAN/IoT-Steuerung
  • Assistenzsystem zur Werkerführung (mit LaserCAM)
  • Modularer Aufbau, RGB-Optionen (siehe Technische Daten)

Übersicht

Der ILP 722 ist eine äusserst universelle Laserprojektions-Lösung für Maschinen-Integratoren, denen es vor allem auf sehr schnelle Projektionsgeschwindigkeit, niedrige Flickerrate und hohe Flexibilität ankommt. Trotz niedriger Laser-Leistung kann ein ILP Laser Projektor sehr kontrastreiche Abbildungen auch bei hellem Umgebungslicht auf beliebige Projektionsflächen oder Werkstücke projizieren, die für den Bediener oder Anwender gut sichtbar aber trotzdem gefahrlos sind.

Die Ansteuerung des ILP 722 erfolgt über LAN per integratorseitigem PC. Durch die uneingeschänkte Netzwerkfähigkeit sind theoretisch bis zu 255 unabhängige ILP Projektoren in einem Netzwerk anschließbar, abhängig von der Netzwerkgeschwindigkeit. Die integrierte Controllerkarte besitzt einen zusätzlichen Pufferspeicher, so dass auch bei Netzwerkschwierigkeiten  und - aussetzern ein sicherer Betrieb möglich ist.

Eine eigene Programmierung der Ausgabe ist kundenseitig möglich. Ausgegeben werden können dadurch Zahlen, Buchstaben, Zeichen, selbst erstellte Texte, Linien, Vektoren, bis hin zu Bildern oder Zeichnungen. Durch die hohe Geschwindigkeit der Projektionseinheit lässt sich, im Vergleich zu anderen Laserprojektoren, sehr viel Bildinhalt darstellen, bei gleichzeitig stark erhöhter Bildwiederholrate.

Optional stehen diverse Erweiterungsstufen mit Spezialfunktionen wie Fadenkreuze oder Markierungen zur Verfügung. Hierbei müssen keine externen Daten zur Verfügung stehen. Der User setzt einfache Markierungspositionen mittels Maus und Cursortasten und schickt diese an den Laserprojektor.

Anwendungsgebiete:

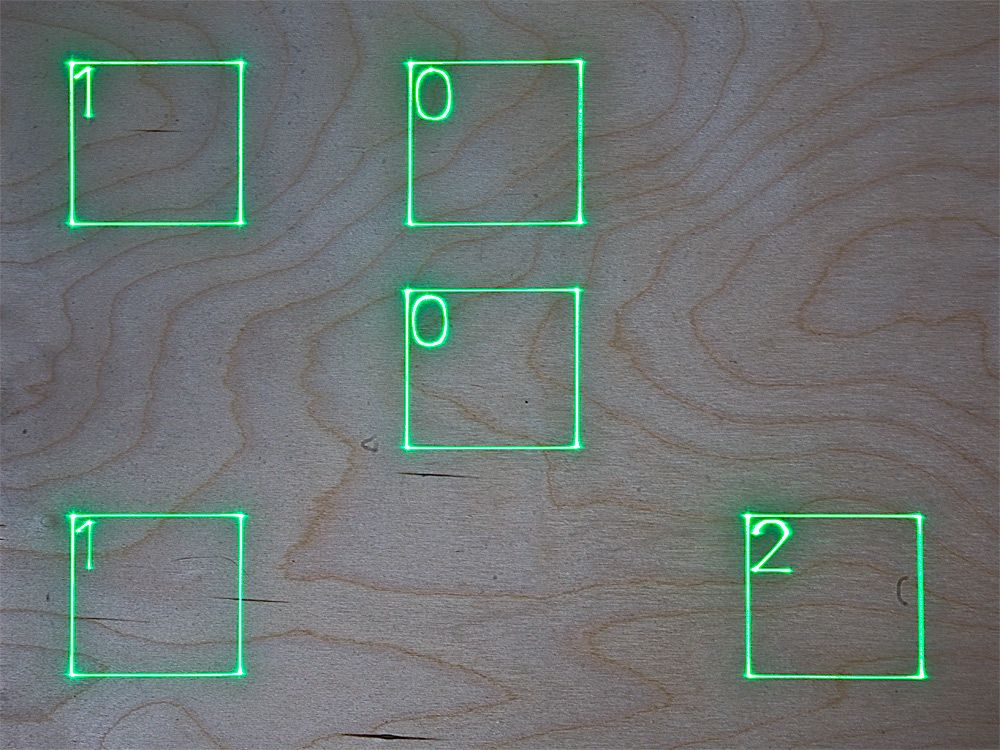

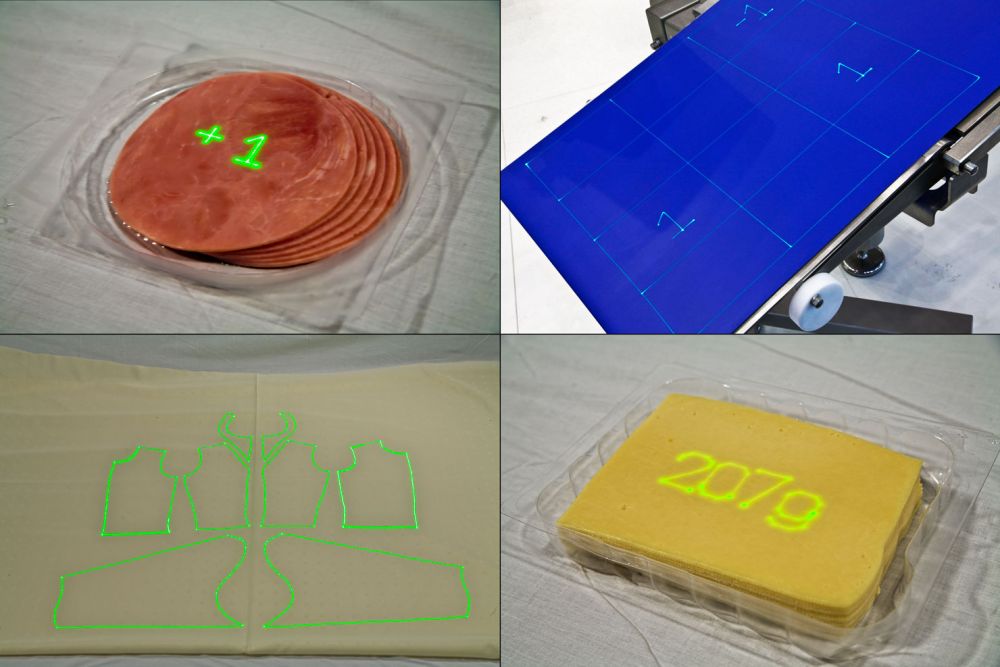

  • Nicht-destruktive Informationsanzeige auf allen möglichen Oberflächen
  • Informationsanzeige auf Lebensmitteln

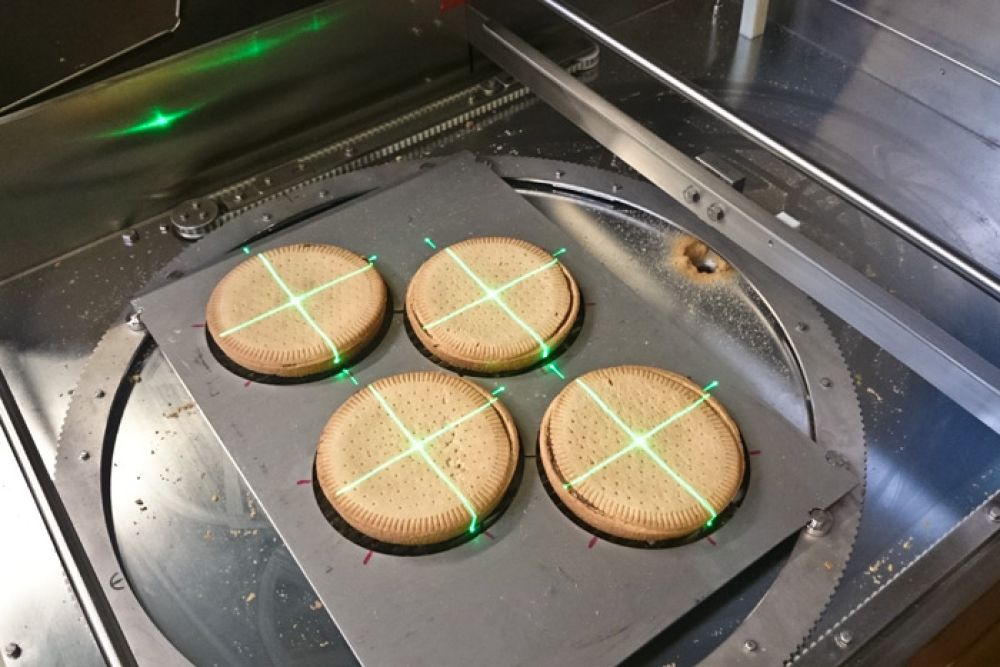

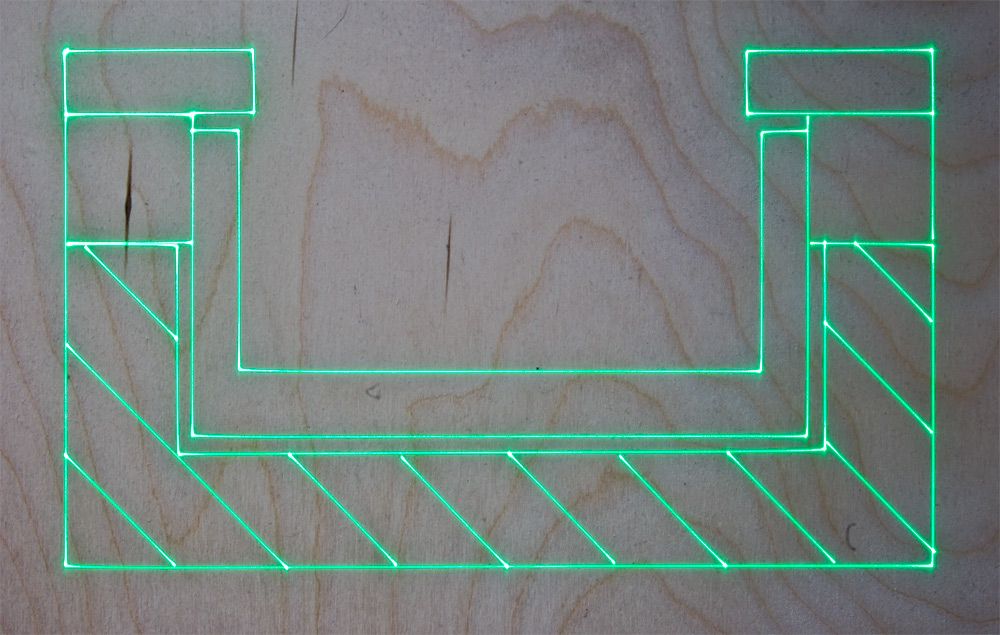

  • Konturenanzeige auf Werkstücken

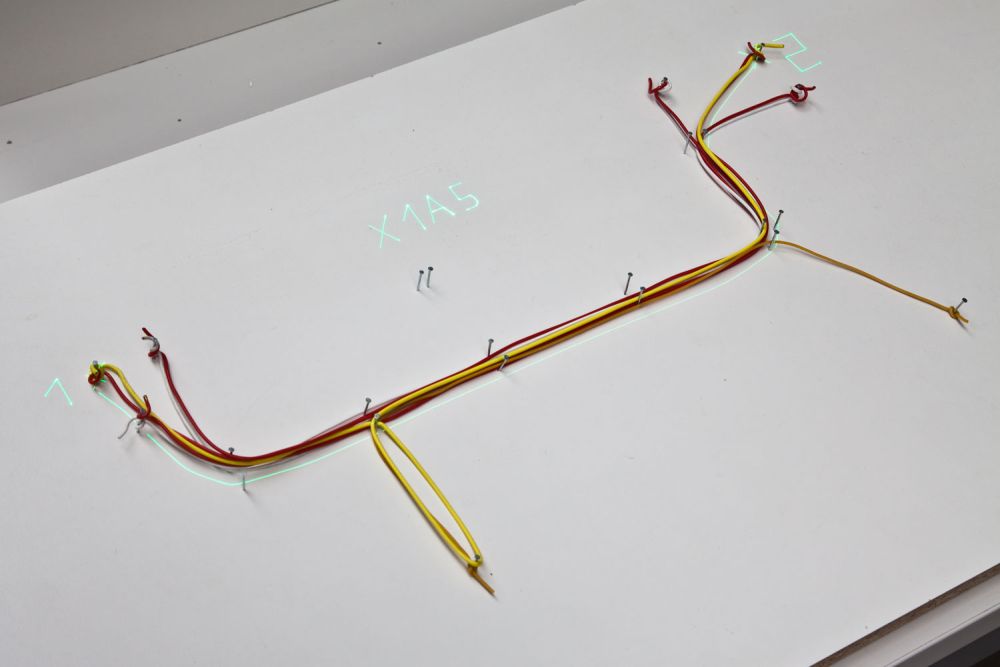

  • Verdrahtungshilfe bei Kabelstämmen
  • Ablegepositionen von Werkstücken
  • Werkerführung im Produktionsprozess
  • u.v.m.

Technische Daten:

Laserfarben: Rot, Grün, Blau, Rot/Grün oder Rot/Grün/Blau (RGB)
Optische Leistung: 5 mW bis ca 1000 mW, abhängig von der Laserfarbe
Max projektionswinkel: bis ca. 60 Grad optischer Winkel(RGB)
Anzahl Linien: ca. 40-50 Linien, je nach Bildgrösse
Bildwiederholung bei 12 Schriftzeichen: ca. 40 Hz
Stromversorgung: 24 VDC, < 5 A - 230 VAC, < 100V A
Anschlüsse: M 12 Steckverbinder
Max. Betriebstemperaturbereich: -15° C bis +35° C
Anzeigegenauigkeit nach WarmUp ca. +/- 1 mm pro m Projektionsabstand
Auflösung: < 0.1 mrad (0.005°)
Steuerungsart: 100 Mbit LAN
Laserklasse: Laserklasse 2 im Betrieb
Abmessungen: ca. 260 x 160 x 105 mm ohne Halterung

Modularer Aufbau

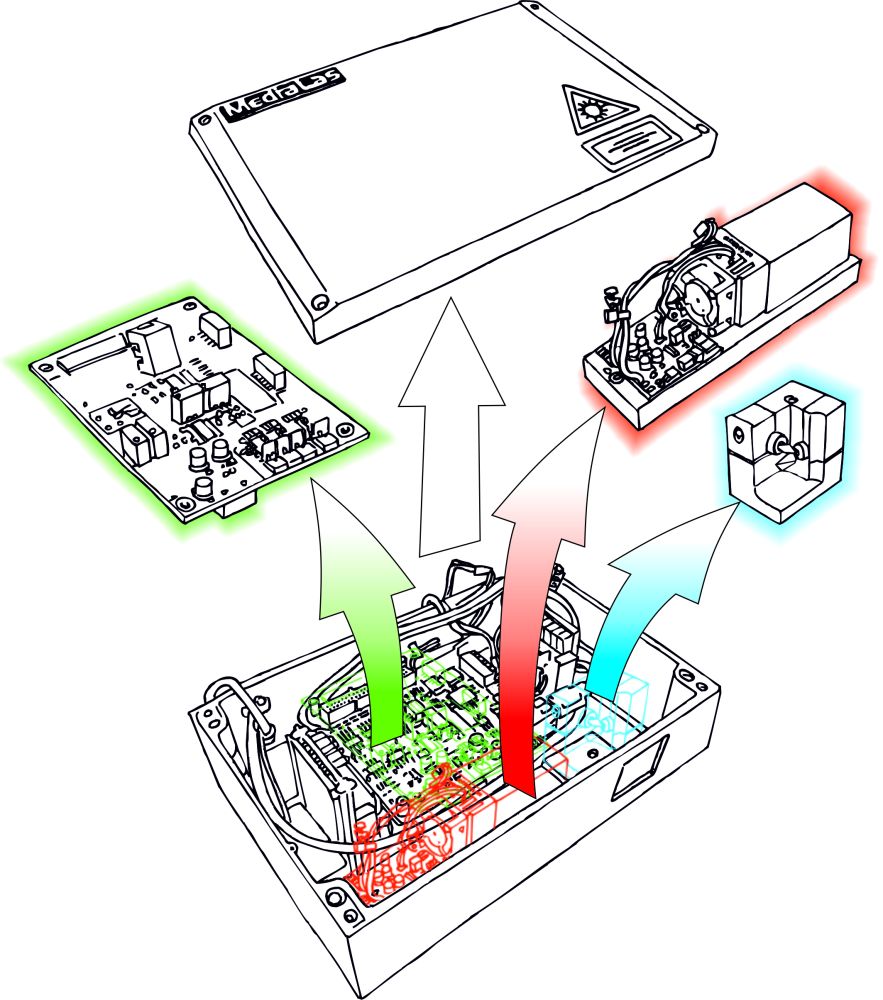

Eventuell anfallende Wartungsarbeiten oder Austausch einzelner Komponenten ist sehr einfach gestaltet. Ein durchdachter modularer Aufbau des Laserprojektors ermöglicht einen schnellen und vor allem justagefreien Austausch der Laserquelle und der Ablenkeinheit. Die einzelnen Komponenten sind durch Passungen geführt und können einfach und schnell von eingewiesenem Personal ausgetauscht werden. Ein möglicher Produktionsausfall kann stark verkürzt bzw. sogar ganz verhindert werden. Kostenintensive Wartungsverträge gehören somit der Vergangenheit an.

Achtung! Das Basisgerät enthält bereits ein Lasermodul. Je nach Anwendungsfall stehen diverse Farben und Leistungen bis ca. 1000 mW zur Verfügung.

Lieferumfang:

  • Laserprojektor Basisgerät, ohne Halterung, ohne Software. Diese sind separat zu bestellen.

Ausführliche Informationen zu unseren Laserprojektoren erhalten Sie gerne auf Anfrage!

Dokumentation finden Sie hier: Laserprojektoren

Hinweise

  • Laserklasse beachten!
  • Weitere Informationen zur Lasersicherheit finden Sie hier.
Eigenschaften
Lasermodul: Basisprojektor, GRÜN 10-15mW, GRÜN 30-80 mW, HELLROT 10-20 mW, HELLROT 30-100 mW, HELLROT 100-150 mW
Versorgung: 12 - 25 VDC, 110 - 230 VAC
Unsere ILP-Laserprojektoren sind im Betrieb in Laserklasse 2 nach EN 60825-1 klassifiziert. Das ist möglich, weil die Galvo-Scanner den Laserstrahl mit hoher Geschwindigkeit über die Fläche ablenken – die optische Leistung wird dauerhaft über die gesamte Projektionsfläche verteilt. Die mittlere Bestrahlungsstärke an jedem einzelnen Punkt bleibt damit deutlich unter den Grenzwerten der Klasse 2. Im normalen Betrieb augensicher, kein Laserschutzbeauftragter zwingend erforderlich. Wichtig: bei einem Scanfail (Stillstand der Galvos durch Defekt) konzentriert sich die volle Leistung auf einen Punkt – dann gilt die Klasse des verbauten Lasermoduls (bis 3B). Für sicherheitskritische Anwendungen bieten wir das SafeGuard-Pro-Modul.
Ja. Die ILP-Serie ist uneingeschränkt netzwerkfähig über 100-Mbit-LAN. Pro Netzwerk lassen sich bis zu 16 unabhängige ILP-Projektoren ansteuern, jeweils mit eigener IP-Adresse und individueller Programmierung. Anwendungen: lange Fertigungsstraßen mit mehreren Stationen, große Lagerhallen mit mehreren Pick-by-Light-Zonen, Mehrarbeitsplatz-Setups in der manuellen Montage. Die Vernetzung ermöglicht auch koordinierte Choreografien – z. B. dass Projektor 1 die nächste Position anzeigt, während Projektor 2 die Qualitätsprüfung der vorherigen Position visualisiert. Anbindung typischerweise über SPS oder zentralen Steuerungs-PC.
LaserCAM ist die Steuersoftware für unsere ILP-Laserprojektoren. Sie bildet die Schnittstelle zwischen Laserprojektor und Befehlsgeber (SPS, PC, Bedienpult, MES-System). Funktionen: Erstellung und Verwaltung der Projektions-Inhalte (Zahlen, Texte, Symbole, Linien, Vektoren, Bilder); Programmierung von Abläufen und Sequenzen; Anbindung an Maschinensteuerungen über LAN; Verwaltung mehrerer Projektoren in einem Netzwerk. LaserCAM ist separat zu lizenzieren – es ist nicht im Lieferumfang der ILP-Projektoren enthalten. Für einfache Standard-Anwendungen (z. B. fest definierte Pick-by-Light-Sequenz) reicht oft die Basis-Lizenz; für individuelle Programmierung gibt es Erweiterungsstufen.
Werkerführung ist ein Assistenzsystem, das den Werker visuell durch einen Arbeitsprozess leitet. Ein Laserprojektor zeigt direkt auf dem Werkstück oder der Arbeitsfläche, was als nächstes zu tun ist: welches Bauteil zu greifen, wo zu bohren oder welcher Schritt als nächster folgt. Vorteile: drastisch weniger Fehlmontagen (Studien zeigen –60 bis –80 % Fehlerquote), schnellere Einarbeitung neuer Mitarbeiter, höhere Taktraten, weniger Bildschirmwechsel. Eingesetzt in: Manueller Montage (welcher Schraubentyp), Bestückung von Leiterplatten, Verdrahtung von Kabelstämmen, Inspektion und Qualitätsprüfung. Die ILP-Serie unterstützt Werkerführung über die LaserCAM-Software mit SPS-/PC-Anbindung.
Ein Industrie-Laserprojektor wie unsere ILP-Serie projiziert frei programmierbare Inhalte auf Werkstücke und Arbeitsflächen: Zahlen, Buchstaben, Symbole, Linien, Vektoren bis hin zu kompletten Bildern und Zeichnungen. Im Gegensatz zu einfachen Linien-/Kreuzlasern ist die Projektion dynamisch – steuerbar per SPS, PC oder Bedienpult über Netzwerk. Realisiert wird das durch zwei Galvo-Scanner-Spiegel, die den Laserstrahl mit hoher Geschwindigkeit über die Fläche ablenken. Der Mensch sieht durch die Trägheit des Auges ein stehendes Bild. Anwendungen: Werkerführung, Pick-by-Light, Beschriftung auf Werkstücken, Verdrahtungshilfe an Kabelstämmen, nicht-destruktive Informationsanzeige.
