Linienlaser 50mW ROT 110°, IP65, staubdicht, wasserdicht
Linienlaser 50mW ROT 110°, IP65, staubdicht, wasserdicht
Linienlaser 50mW ROT 110°, IP65, staubdicht, wasserdicht

Linienlaser 50mW ROT 110°, IP65, staubdicht, wasserdicht

Halterung: Ohne Halterung Versorgung: Standard
LLM-50-650WP: roter 50-mW-Linienlaser im IP65-Gehäuse für Sägewerk und raue Umgebungen. 110°, Fixfokus, ACC-Regelung, 5 VDC (optional 12–25 V/230 V).

172,55 €

Lieferzeit: Sofort verfügbar

Versorgung
Halterung
Produktnummer: LLM-50-650WP.9
Beschreibung

Linienlaser 50mW ROT 110°, IP65, staubdicht, wasserdicht

Linienlaser 50 mW Rot 110°, IP65 – LLM-50-650WP: Kompakter roter Linienlaser im wasser- und staubdichten IP65-Gehäuse mit Fixfokus, betriebsbereit. Entwickelt für raue industrielle Umgebungen: Sägewerk, Steinbearbeitung und offene, ungeheizte Hallen – der Temperaturbereich reicht bis −15 °C.

  • Rote Laserlinie (648–650 nm) mit 50 mW, Abstrahlwinkel 110°
  • IP65: staubdicht und strahlwassergeschützt
  • ACC-Regelung und Anlauframpe für hohe Diodenstabilität
  • Versorgung 5 VDC, optional 12–25 VDC oder 230 VAC

Die Laserdioden sind mit einer ACC-Regelung versehen, die für hohe Stabilität sorgt; eine integrierte Anlauframpe fährt den Strom im Einschaltmoment langsam hoch und schont so die Diode. Das zylindrische 18-mm-Gehäuse wird in der optionalen, justierbaren Halterung geklemmt – mit Wärmeabfuhr über die metallische Klemmfläche und Pan/Tilt-Justage samt Führungsstift für sauberen Rundlauf.

Technische Daten

Laserleistung 50 mW
Wellenlänge 648 - 650 nm ROT
Auslenkwinkel 110° Gesamt
Linienlänge nach 1 m: ca. 3 m
Laserklasse 1/2
Stromversorgung 5 VDC, optional 12 - 25VDC oder 230 VAC
Leitungslänge ca. 100 cm
Anschlussart Hohlsteckverbinder oder Aderendhülsen
IP Klassifizierung IP 65
Abmessungen ca. 18 x 100 mm
Lebensdauer typ. > 25000 h bei Betrieb an metallischer Halterung
Temperaturbereich ca. -15° C - 40° C

Linienlänge und Linienbreite

Der Abstrahlwinkel beträgt 110°; die Linienlänge ergibt sich aus Winkel und Montageabstand. Die Linienlage wird durch Verdrehen des Moduls in der Halterung eingestellt. Der Fokus ist werksseitig fest eingestellt (Fixfokus).

Hinweise

  • Laserklasse beachten!
  • Weitere Informationen zur Lasersicherheit finden Sie hier.
  • Für den Dauerbetrieb muss das Modul in die Halterung montiert werden.
Eigenschaften
Halterung: Ohne Halterung, Pan/Tilt Magnetfuss, Pan/Tilt massiv
Versorgung: 12 - 25 VDC, 100-230 VAC, Externer Akkupack, Standard

Bei 1 m Distanz ergeben sich folgende Längen (12-mm-Module):

WinkelEntfernungLinienlänge ca.
10°1 m17 cm
20°1 m35 cm
30°1 m54 cm
35°1 m63 cm
45°1 m83 cm
60°1 m116 cm
70°1 m140 cm
90°1 m200 cm
110°1 m300 cm

Die Linienlänge steigt linear mit der Entfernung, bei 2 m Distanz verdoppeln sich diese Werte.

Laserdioden reagieren empfindlich auf Spannungsspitzen und Stromschwankungen. Eine ungeregelte oder mit Peaks behaftete Versorgung kann die Diode innerhalb von Mikrosekunden zerstören – selbst wenn der Spitzenwert nur kurzzeitig auftritt. „Stabilisiert" bedeutet: konstante Ausgangsspannung unter Last (kein Absacken bei Einschaltvorgängen). „Peak-frei" bedeutet: keine Schaltspitzen oder Überschwinger auf den Versorgungsleitungen. Verwenden Sie immer ein Schaltnetzteil mit ausreichender Glättung oder einen dedizierten Laserdiodentreiber. Vermeiden Sie ungesiebte Netzteile, billige Steckernetzteile ohne Filterung und Versorgungen, die mit anderen Schaltlasten geteilt werden.

Unsere 12-mm-Linienlaser-Module sind in drei Anschluss-Varianten verfügbar:

Litzen (Standard) – offene Drähte rot/schwarz, ca. 100–200 mm Länge, für direkten Anschluss an Mikrocontroller oder Treiberplatinen.

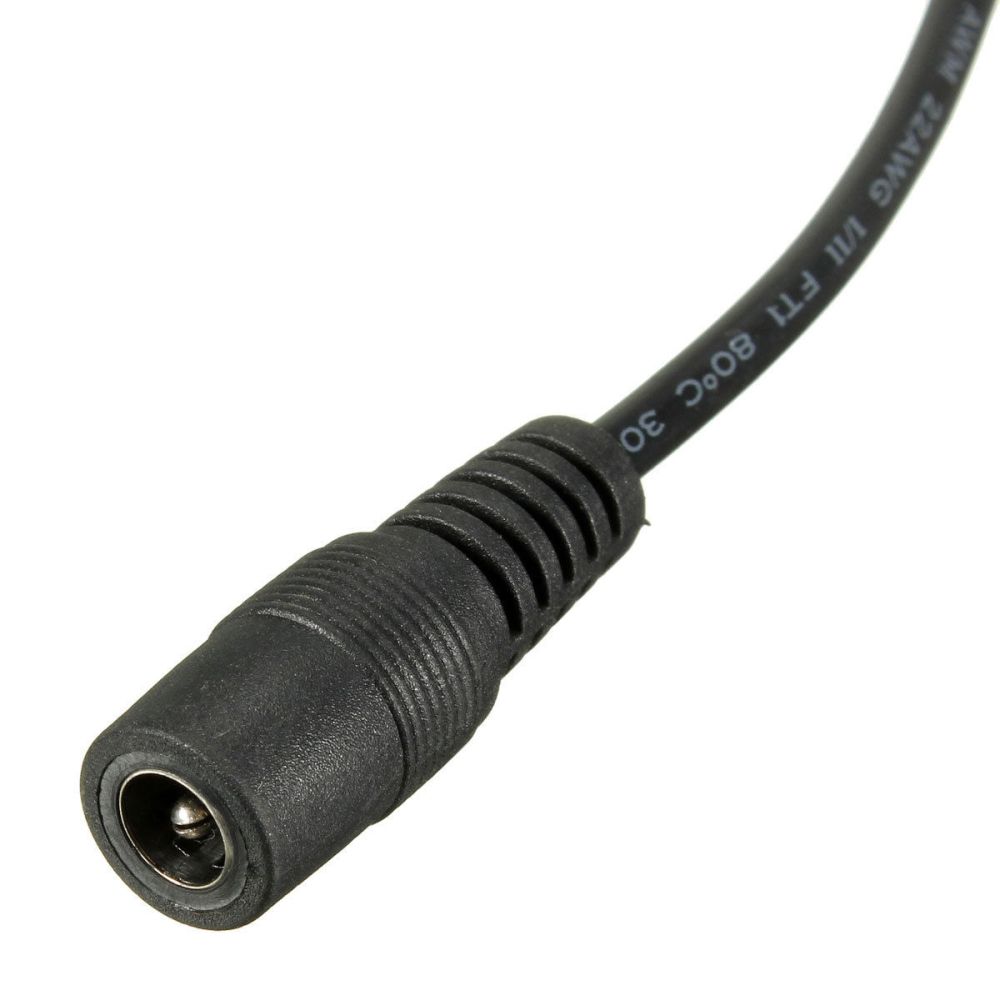

Hohlsteckverbinder – 5,5 / 2,1 mm Norm-Hohlstecker, ca. 200 mm Kabel, für Betrieb mit einem 230-VAC-Steckernetzteil.
Flexleitung mit Aderendhülsen – ca. 100 cm Schlauchleitung, für direkten Anschluss an eine 12–25-VDC-Maschinensteuerung. Verpolungsschutz ist in der DC-Variante integriert.

Auf Anfrage liefern wir auch M8 / M12-Steckverbinder mit kundenspezifischer Kabellänge. Die DC-Variante eignet sich besonders zum Nachrüsten bestehender Maschinen ohne 230-V-Verkabelung.

Acryl-Optik (PMMA-Kunststoff): preisgünstig, leicht, formstabil. Optisch in der Standardanwendung sehr gut, aber temperaturempfindlich – die Brechzahl ändert sich mit der Temperatur, was bei Schwankungen über ±5 °C die Fokussierung verschiebt. Für Innenraum-Anwendungen mit stabilen Bedingungen völlig ausreichend. Glas-Optik: schwerer, teurer, aber temperaturstabil. Die Brechzahl bleibt über große Temperaturhübe nahezu konstant. Ideal für: Außenmontage, ungeheizte Hallen, Maschinen mit großen Temperaturhüben (Schweißen, Sägewerk im Sommer/Winter), Anwendungen mit hoher Wiederholgenauigkeit über lange Zeiträume. Bei unseren KLM- und LLM--Modulen ist Glas-Optik als optionale Upgrade-Variante verfügbar.
Bei unseren 12-mm-Linienlaser-Modulen lässt sich die Linienbreite – auch „Fokus" genannt – einfach am Modul selbst einstellen. Die Optik ist im vorderen Messingring montiert und lässt sich über ein Feingewinde präzise verstellen. Drehen Sie den Ring vorsichtig, bis die gewünschte Linienbreite an Ihrer Einsatzdistanz scharf erscheint. Nach erfolgreicher Einstellung sichern Sie die Optik mit einem Tropfen Schraubenlack im Gewindegang gegen Verstellen. Die Einstellung funktioniert auch im eingebauten Zustand. Bei Industrie-Linienlasern (z. B. InLine- oder IL-HP-Serie) wird die Linienbreite werksseitig auf den Kundenwunsch eingestellt. Wie die Linie eingestellt wird, finden Sie hier.
Die Laserklasse nach EN 60825-1 bestimmt die Sicherheitsmaßnahmen. Klasse 1: bei direktem Blick in den Strahl unbedenklich – ideal für offene Einsatzbereiche ohne Schutzmaßnahmen. Klasse 2: sichtbare Laser bis 1 mW, abhängig vom Lidschlussreflex – im B2B-Umfeld unproblematisch. Klasse 1M / 2M: augensicher unter normalen Bedingungen, aber nicht durch Lupen oder Ferngläser betrachten. Klasse 3R: erhöhtes Risiko bei direktem Blick – Schutzbrille empfohlen. Klasse 3B: Schutzbrille verpflichtend. Bei Linien- und Kreuzlasern gelten gemildernde Regelungen, da sie als „ausgedehnte Quellen" eingestuft werden (siehe Lasersicherheit).
Die IP-Schutzart (International Protection) gibt an, gegen welche Umwelteinflüsse das Gehäuse geschützt ist. IP 40: gegen Fremdkörper > 1 mm geschützt, kein Wasserschutz – für trockene Innenräume und Maschineneinbau. IP 44: zusätzlich gegen Spritzwasser aus allen Richtungen geschützt – typisch für Industriehallen und überdachte Außenbereiche. IP 65: vollständig staubdicht und gegen Strahlwasser aus allen Richtungen geschützt – die richtige Wahl für Sägewerke und Kreissägen (Holzstaub, Sägemehl), Waschanlagen, Spritzwasserumgebungen und raue Industrie.

Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Kurz gesagt:
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine größere Fläche verteilt wird
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie

Wellenlänge im Detail: Die Wahl der Wellenlänge bestimmt die Sichtbarkeit der Linie auf Ihrem Untergrund. Rot (650 nm) ist die preisgünstigste Variante und ausreichend in moderat ausgeleuchteten Innenräumen. Hellrot (635 nm) wirkt deutlich heller als 650 nm bei gleicher Leistung. Grün (520 / 532 nm) ist die universellste Wahl – die menschliche Netzhaut ist im grünen Spektralbereich am empfindlichsten, weshalb grüne Linien bei gleicher Leistung ca. 5–7× heller wirken als rote. Blau (450 nm) liefert hohen Kontrast auf grünlichen Oberflächen, wo Rot und Grün versagen.

Ein Linienlaser projiziert eine Lichtlinie auf eine Oberfläche – im Gegensatz zum Punktlaser, der nur einen Punkt zeigt. Die Linie entsteht durch eine zylindrische Optik (Linsenoptik), die den runden Laserstrahl in eine Fläche aufweitet. Typische Einsatzgebiete sind Schnittlinien-Projektion an Sägen, Kreissägen und CNC-Maschinen, Werkstück-Positionierung in der Fertigung und Maschinen-Integration, Werkerführung am manuellen Arbeitsplatz sowie Referenzlinien in Inspektions- und Messaufbauten. Linienlaser-Module gibt es in verschiedenen Wellenlängen (Rot, Grün, Blau), Leistungsklassen (1 – 500 mW) und IP-Schutzarten (IP 40 für trockene Innenräume bis IP 65 für Sägewerke und Spritzwasserumgebungen).
