Linienlaser InLine Serie GRÜN 120 mW
629,51 €
Lieferzeit: 1 Woche
Linienlaser InLine Serie GRÜN 120 mW
Linienlaser InLine Serie Grün 120 mW (520 nm) – IL-120-520: Leistungsstarker Linienlaser der industriellen InLine-Serie im robusten 18-mm-Gehäuse mit interner Steuerungselektronik, der eine grüne Laserlinie projiziert. Weitspannungseingang und optionaler Triggereingang für den flexiblen Einsatz in Maschinen und Anlagen.
- Grüne Laserlinie (520 nm) mit ca. 120 mW
- Industrielle InLine-Bauform mit interner Steuerungselektronik
- Weitspannungseingang, 230 VAC über optionales Netzteil
- Optionaler Triggereingang (SPS-fähig)
Die Laserdioden sind mit einer ACC-Regelung für hohe Stabilität sowie einer Anlauframpe ausgestattet, die den Strom im Einschaltmoment langsam hochfährt und die Diode vor Einschaltspitzen schützt.
Technische Daten
| Laserleistung: | ca. 120 mW |
| Wellenlänge: | 520 nm GRÜN |
| Auslenkwinkel: | wählbar |
| Laserklasse: | 1/2, je nach Installation |
| Stromversorgung: | ca. 15 - 25 VDC, 230 VAC über optionales Netzteil |
| Triggereingang: | optional, 4 - 25 V = On, 0 V = Off |
| Anschluss Modul: | 1 m Flexleitung, optional Hohlsteckverbinder |
| IP Bewertung: | IP 65 / 67 optional |
| Abmessungen: | ca. 18 x 100 mm |
| Lebensdauer: | typ. > 25000 h bei Betrieb an metallischer Halterung |
| Temperaturbereich: | ca. - 15° C bis + 45° C |
Linienlänge und Linienbreite
Die Länge der Laserlinie ergibt sich aus dem gewählten Auslenkwinkel und dem Montageabstand:
| Winkel | Entfernung | Linienlänge ca. |
| 10° | 1 m | 17 cm |
| 20° | 1 m | 0,34 m |
| 35° | 1 m | 0.62 m |
| 45° | 1 m | 0.85 m |
| 60° | 1 m | 1.16 m |
| 90° | 1m | 2m |
| 110° | 1 m | 3 m |
Triggereingang
Die InLine Linienlaser können mit einem optionalen Triggereingang für die Modulation bzw. leistungslose On/Off Schaltung des Laserausgangs ausgerüstet werden. Der spannungsgesteuerte Eingang schaltet bei ca. 4 V Signalspannung den Laser ein. Die Eingangsspannung darf bis zu 25 V betragen und kann somit auch von einem SPS Ausgang kommen. Somit lässt sich eine komfortable Steuerungslösung erreichen, ohne die Versorgungsspannung abkoppeln zu müssen. Soll der Laser im Dauerbetrieb laufen, so wird einfach der Triggereingang auf die Versorgung gelegt.
Hinweise
- Laserklasse beachten!
- Weitere Informationen zur Lasersicherheit finden Sie hier.
Downloads / Links
| Anschlussart: | Flexleitung 1m, M8 Steckverbinder, M12 Steckverbinder, Steckernetzteil 230VAC mit Hohlsteckverbinder, Triggereingang |
|---|---|
| Halterung: | Kipphalterung, Ohne Halterung, Pan/Tilt Magnetfuss, Pan/Tilt massiv |
| IP Rating: | IP65, IP67/68 |
| Linienwinkel Optik: | 10°, 15°, 20°, 30°, 35°, 45°, 60°, 90°, 110° |
Bei 1 m Distanz ergeben sich folgende Längen (12-mm-Module):
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 10° | 1 m | 17 cm |
| 20° | 1 m | 35 cm |
| 30° | 1 m | 54 cm |
| 35° | 1 m | 63 cm |
| 45° | 1 m | 83 cm |
| 60° | 1 m | 116 cm |
| 70° | 1 m | 140 cm |
| 90° | 1 m | 200 cm |
| 110° | 1 m | 300 cm |
Die Linienlänge steigt linear mit der Entfernung, bei 2 m Distanz verdoppeln sich diese Werte.
Unsere 12-mm-Linienlaser-Module sind in drei Anschluss-Varianten verfügbar:
Litzen (Standard) – offene Drähte rot/schwarz, ca. 100–200 mm Länge, für direkten Anschluss an Mikrocontroller oder Treiberplatinen.
Hohlsteckverbinder – 5,5 / 2,1 mm Norm-Hohlstecker, ca. 200 mm Kabel, für Betrieb mit einem 230-VAC-Steckernetzteil.

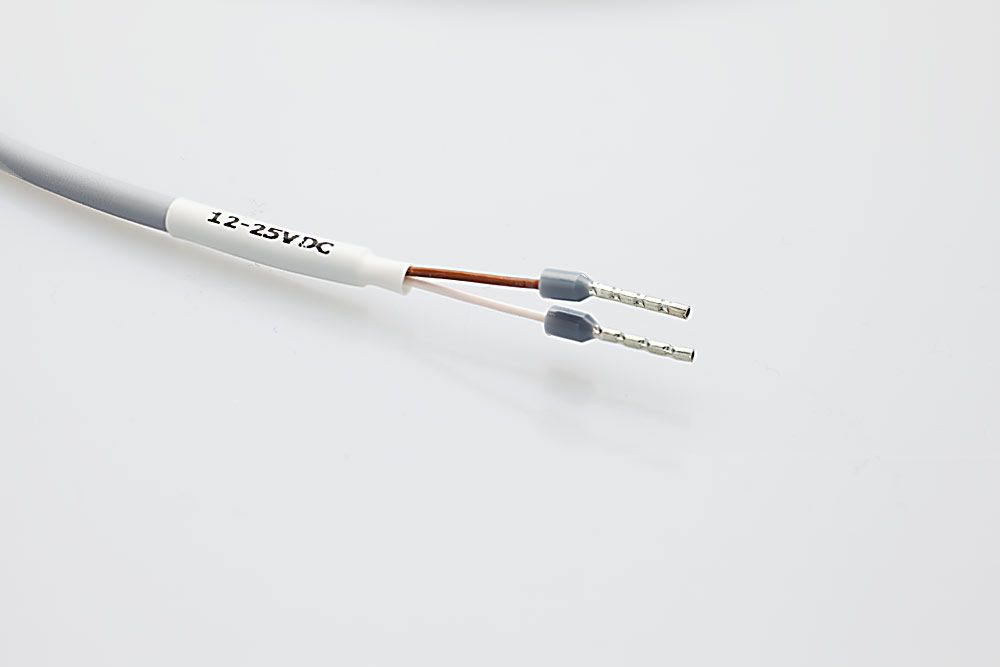

Flexleitung mit Aderendhülsen – ca. 100 cm Schlauchleitung, für direkten Anschluss an eine 12–25-VDC-Maschinensteuerung. Verpolungsschutz ist in der DC-Variante integriert.

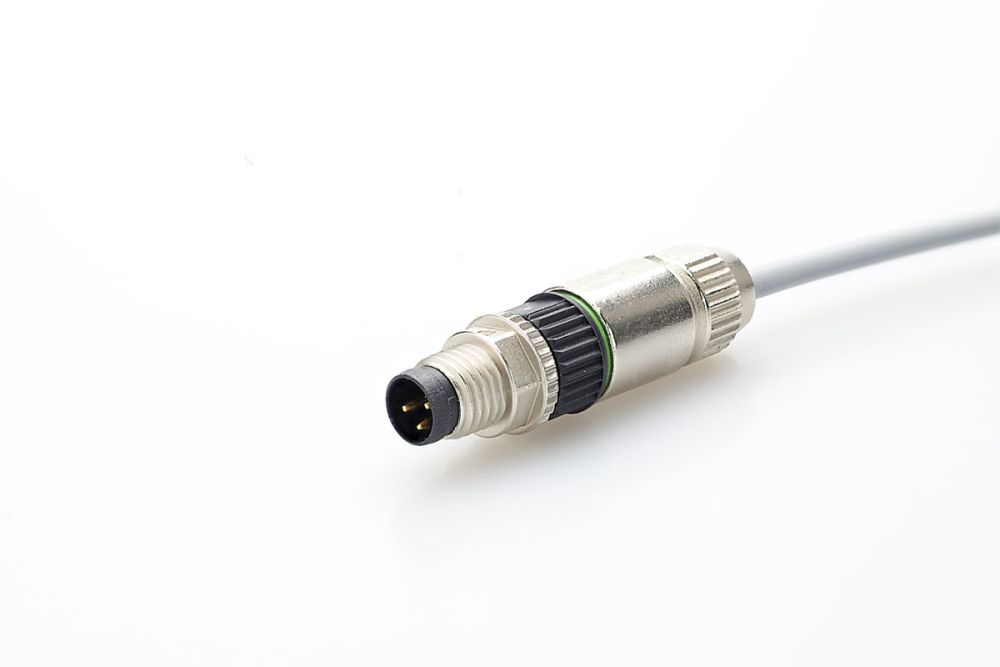

Auf Anfrage liefern wir auch M8 / M12-Steckverbinder mit kundenspezifischer Kabellänge. Die DC-Variante eignet sich besonders zum Nachrüsten bestehender Maschinen ohne 230-V-Verkabelung.
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Kurz gesagt:
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine größere Fläche verteilt wird
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Wellenlänge im Detail: Die Wahl der Wellenlänge bestimmt die Sichtbarkeit der Linie auf Ihrem Untergrund. Rot (650 nm) ist die preisgünstigste Variante und ausreichend in moderat ausgeleuchteten Innenräumen. Hellrot (635 nm) wirkt deutlich heller als 650 nm bei gleicher Leistung. Grün (520 / 532 nm) ist die universellste Wahl – die menschliche Netzhaut ist im grünen Spektralbereich am empfindlichsten, weshalb grüne Linien bei gleicher Leistung ca. 5–7× heller wirken als rote. Blau (450 nm) liefert hohen Kontrast auf grünlichen Oberflächen, wo Rot und Grün versagen.
