Linienlaser Modul HELLROT 50mW, justierbar, isoliert
128,52 €
Lieferzeit: Sofort verfügbar
Linienlaser Modul HELLROT 50mW, justierbar, isoliert

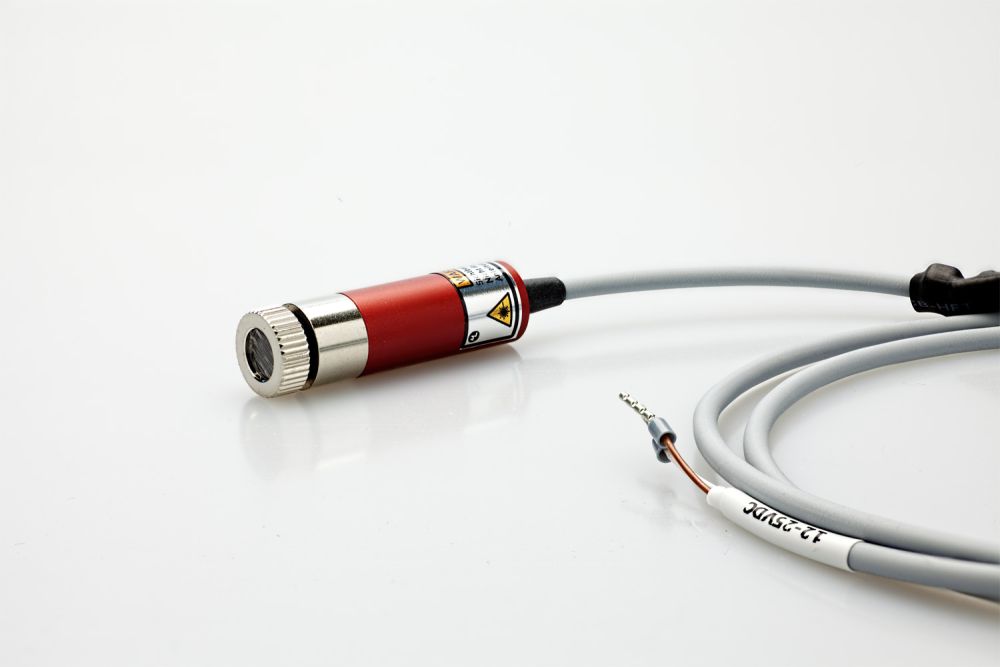

Linienlaser Modul 50 mW Hellrot (635 nm), isoliert – LLM-50-635: Hohe Leistung in Hellrot: 50 mW bei 635 nm erzeugen eine sehr helle Linie für industrielle Anwendungen mit großen Arbeitsabständen oder heller Umgebungsbeleuchtung.
- Sehr helle hellrote Laserlinie (635 nm) mit 50 mW
- Für lange Linien und helle Umgebungen
- Isolierte Bauweise, Versorgung 12–26 VDC
- Fokus und Linienlage am Modul justierbar
Das 12-mm-Modul aus dem MediaLas-Baukastensystem ist für den täglichen Produktionseinsatz ausgelegt: geringe Abmessungen, hohe Zuverlässigkeit, Lebensdauer typ. über 25.000 h. Die präzise Kunststoffoptik kann jederzeit getauscht oder gegen Glaselemente ersetzt werden – auch eingebaut. Anschluss über Litzen (Standard), Hohlstecker oder 12–25-V-Flexleitung.
Technische Daten
| Laserleistung | 50 mW |
| Wellenlänge / Farbe: | 635 nm HELLROT |
| Projektionswinkel | wählbar |
| Fokusbereich | ca. 5 cm bis unendlich |
| Linienbreite | ca. 0,5 mm - ca. 3 mm |
| Divergenz | typ. <0,5 mrad |
| Stromversorgung | 3 - 5 VDC / < 70 mA |
| Stromversorgung | 12 - 26 VDC / < 50 mA |
| Länge Anschlussleitungen | Litzen ca. 200mm, Hohlstecker ca. 200mm, Flexleitung ca. 100 cm |
| Laserklasse nach Einrichtung | Klasse 1/2 |

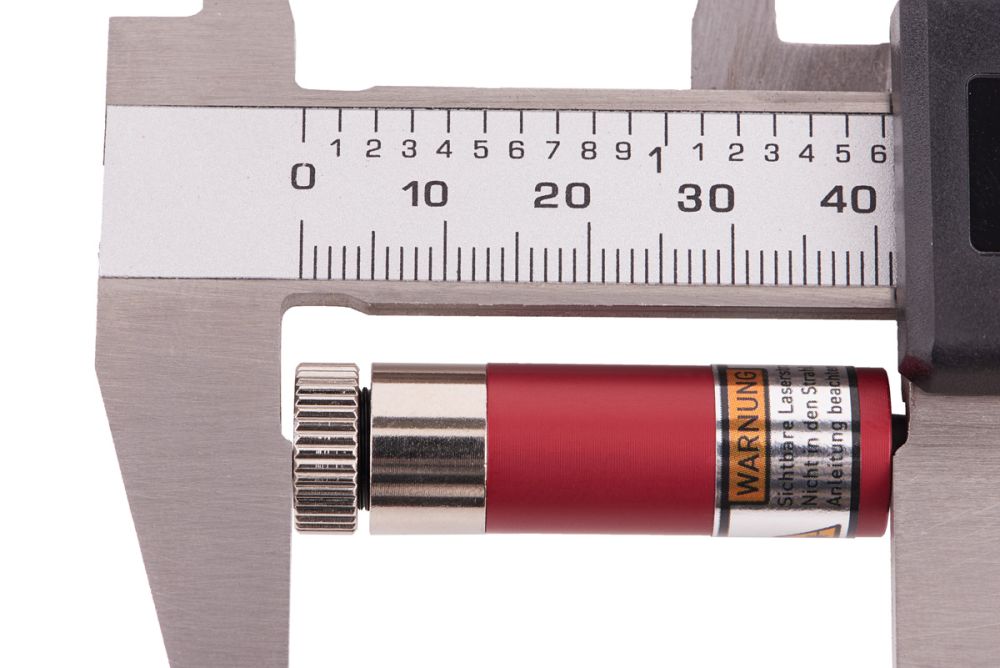

| Abmessungen | 12 x 37/42 mm |
| IP Klassifizierung: | IP 40 |
| Temperaturbereich | - 10°C - +45°C |
| Lebensdauer MTTF | typ. > 25.000 h |
Linienlänge und Linienbreite

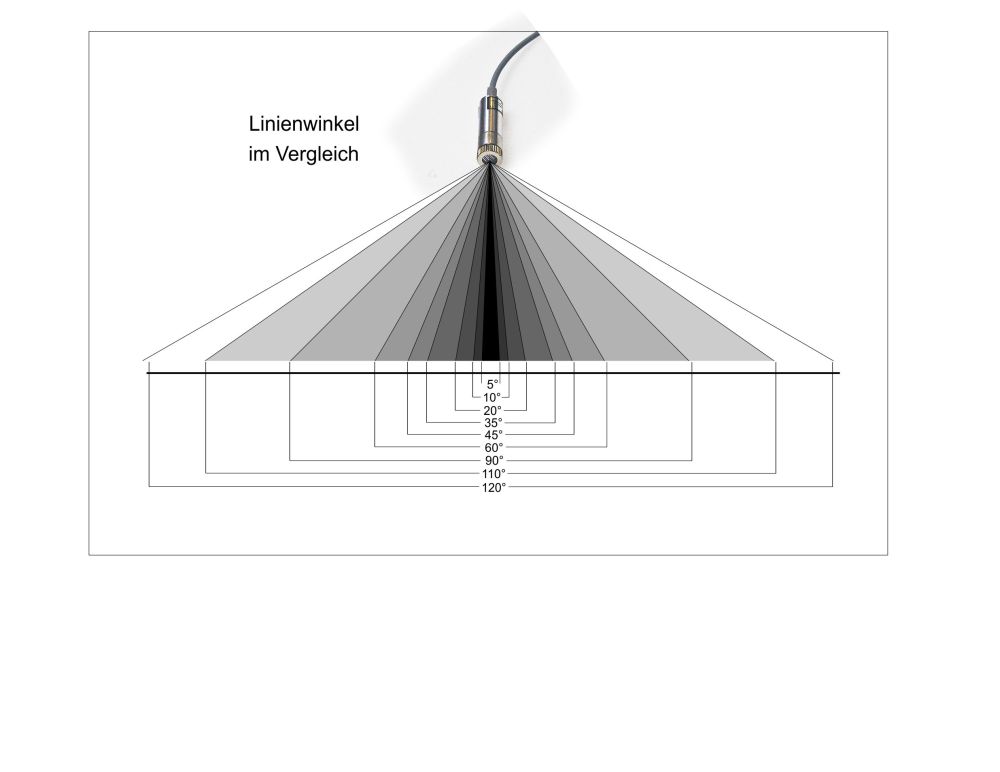

Die Länge der Laserlinie wird durch den beim Kauf gewählten Strahlwinkel bestimmt. Für das LLM-50-635 stehen folgende Winkel zur Verfügung:
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 5° | 1 m | 8 - 9 cm |
| 10° | 1 m | 17 cm |
| 20° | 1 m | 0,34 m |
| 30° | 1 m | 0.54 m |
| 35° | 1 m | 0.62 m |
| 45° | 1 m | 0.85 m |
| 60° | 1 m | 1.16 m |
| 70° | 1 m | 1.40 m |
| 90° | 1 m | 2 m |
| 110° | 1 m | 3 m |
| 120° | 1 m | 3,4 m |
Die Linienbreite (Fokus) wird direkt am Modul eingestellt – siehe Video "Einstellung der Linienbreite".
Hinweise
- Laserklasse beachten!
- Weitere Informationen zur Lasersicherheit finden Sie hier.
- Stromversorgung stabilisiert und Peak-frei!
- Gehäusepotential beachten!
- Lieferung ohne Halterung – bitte separat mitbestellen
Optionen
- Hohlstecker-Kupplung, direkter Betrieb über Steckernetzteil möglich
- M8 Steckverbinder mit kundenspezifischer Kabellänge
- Glas Linienoptik, feinere Linie, Mitte hell, zu den Enden auslaufend
- Glaskollimator für besser Stabilität bei Temperaturschwankungen
Downloads / Links
| Anschluss: | 12-25VDC, 12-25VDC mit M8 Stecker, 12-25VDC mit M12 Stecker, 110-230VAC, Hohlstecker, Litzen |
|---|---|
| Kollimator: | Acryl, Glas |
| Linienwinkel Optik: | 5° Glas + Glaskolli, 10° Glas + Glaskolli, 20° Glas + Glaskolli, 30° Glas + Glaskolli, 35°, 45°, 45° Glasoptik, 60°, 60° Glasoptik, 70°, 90°, 110°, 110° Glasoptik |
Bei 1 m Distanz ergeben sich folgende Längen (12-mm-Module):
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 10° | 1 m | 17 cm |
| 20° | 1 m | 35 cm |
| 30° | 1 m | 54 cm |
| 35° | 1 m | 63 cm |
| 45° | 1 m | 83 cm |
| 60° | 1 m | 116 cm |
| 70° | 1 m | 140 cm |
| 90° | 1 m | 200 cm |
| 110° | 1 m | 300 cm |
Die Linienlänge steigt linear mit der Entfernung, bei 2 m Distanz verdoppeln sich diese Werte.
Unsere 12-mm-Linienlaser-Module sind in drei Anschluss-Varianten verfügbar:
Litzen (Standard) – offene Drähte rot/schwarz, ca. 100–200 mm Länge, für direkten Anschluss an Mikrocontroller oder Treiberplatinen.

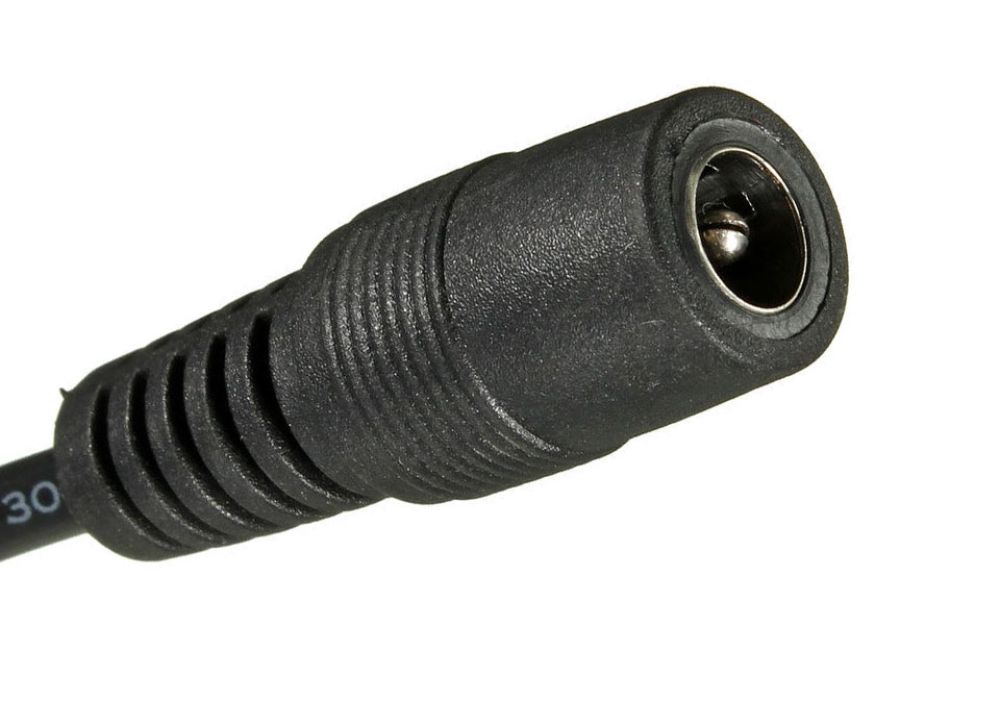

Hohlsteckverbinder – 5,5 / 2,1 mm Norm-Hohlstecker, ca. 200 mm Kabel, für Betrieb mit einem 230-VAC-Steckernetzteil.
Flexleitung mit Aderendhülsen – ca. 100 cm Schlauchleitung, für direkten Anschluss an eine 12–25-VDC-Maschinensteuerung. Verpolungsschutz ist in der DC-Variante integriert.
Auf Anfrage liefern wir auch M8 / M12-Steckverbinder mit kundenspezifischer Kabellänge. Die DC-Variante eignet sich besonders zum Nachrüsten bestehender Maschinen ohne 230-V-Verkabelung.
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Kurz gesagt:
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine größere Fläche verteilt wird
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Wellenlänge im Detail: Die Wahl der Wellenlänge bestimmt die Sichtbarkeit der Linie auf Ihrem Untergrund. Rot (650 nm) ist die preisgünstigste Variante und ausreichend in moderat ausgeleuchteten Innenräumen. Hellrot (635 nm) wirkt deutlich heller als 650 nm bei gleicher Leistung. Grün (520 / 532 nm) ist die universellste Wahl – die menschliche Netzhaut ist im grünen Spektralbereich am empfindlichsten, weshalb grüne Linien bei gleicher Leistung ca. 5–7× heller wirken als rote. Blau (450 nm) liefert hohen Kontrast auf grünlichen Oberflächen, wo Rot und Grün versagen.
