Linienlaser Modul 10 mW Rot (650 nm) – LLM-10-650: Der rote Standard für die Maschinenintegration: 10 mW liefern eine klar erkennbare Linie für Positionierung, Ausrichtung und Referenzmarkierung in Fertigung und Montage.
- Rote Laserlinie (650–655 nm) mit 10 mW
- Projektionswinkel wählbar – Fokus und Linienlage justierbar
- Versorgung 12–26 VDC, kompatibel mit 24-V-Anlagen
- Miniaturgehäuse 12 mm, hohe Lebensdauer (typ. > 25.000 h)

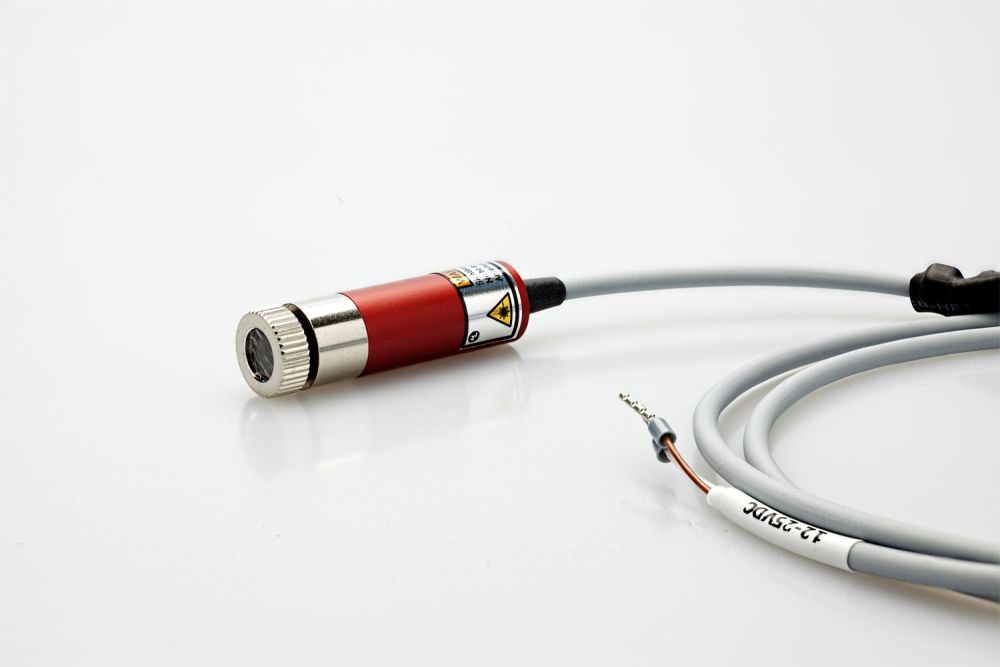

Wie alle Module des MediaLas-Baukastensystems ist das LLM-10-650 vom Benutzer einfach abzugleichen: Linienbreite und Linienlage werden direkt am Modul eingestellt. Die Kunststoffoptik lässt sich jederzeit – auch eingebaut – tauschen oder durch Glaselemente ersetzen. Standardanschluss über zwei ca. 20 cm lange Litzen; alternativ mit Hohlstecker (Steckernetzteil) oder 12–25-V-Flexleitung lieferbar. Gehäusepotential: Masse.
Technische Daten
| Laserleistung | 10 mW |
| Wellenlänge/Farbe | 650 - 655 nm ROT |
| Projektionswinkel | wählbar |
| Fokusbereich | ca. 5 cm bis unendlich |
| Minimale Linienbreite | <1 mm im Nahbereich |
| Divergenz | typ. <0.5 mrad |
| Stromversorgung | 3-5 VDC <100 mA, optional 12-25 VDC oder 230 VAC |
| Isolation: | Gehäuse führt Potential |
| Länge Anschlussleitungen | Litzen ca. 200 mm, Hohlstecker ca. 200 mm, Flexleitung ca. 100 cm |
| Laserklasse nach Einrichtung | Klasse 1/2 |

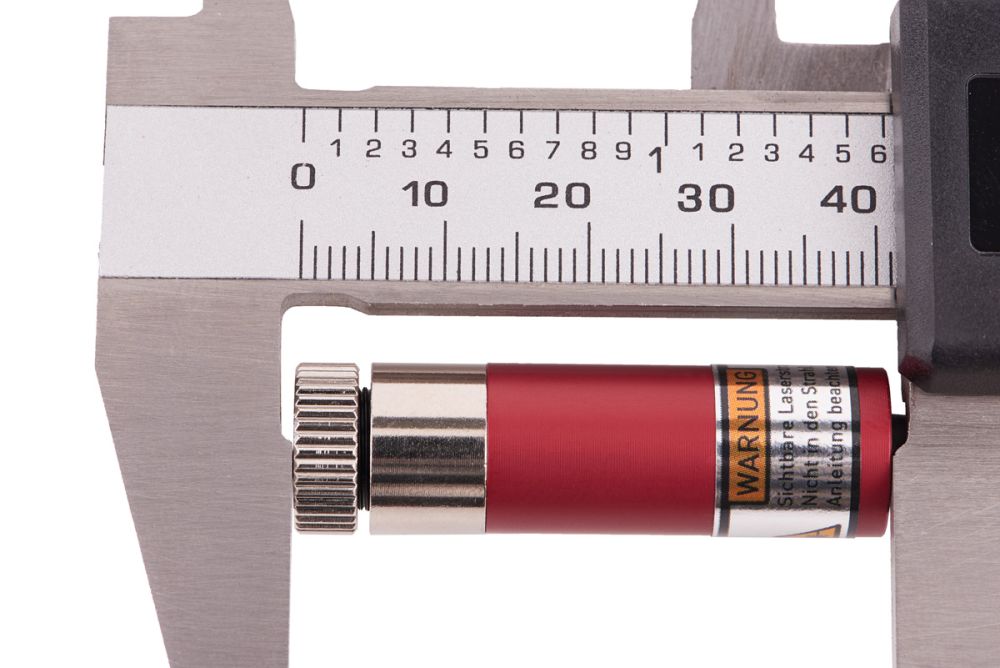

| Abmessungen | 12 x 37 / 42 mm |
| IP Bewertung: | IP 40 |
| Temperaturbereich | - 15°C - + 45°C |
| Lebensdauer MTTF | typ. > 25.000 h |
Linienlänge und Linienbreite

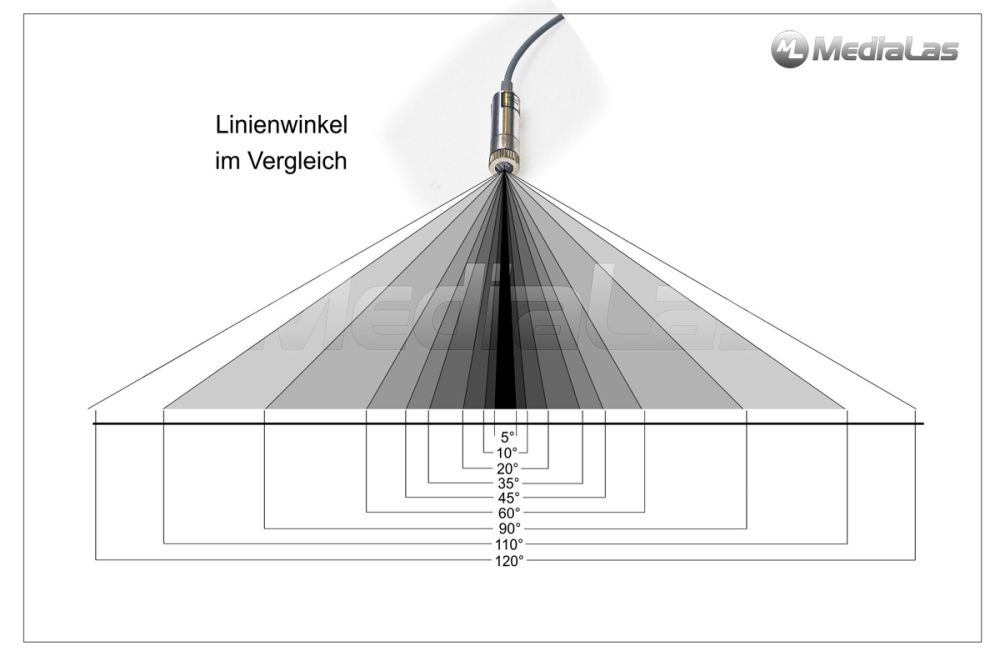

Die Länge der Laserlinie wird durch den beim Kauf gewählten Strahlwinkel bestimmt. Für das LLM-10-650 stehen folgende Winkel zur Verfügung:
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 5° | 1 m | 8 - 9 cm |
| 10° | 1 m | 17 cm |
| 20° | 1 m | 0,34 m |
| 35° | 1 m | 0.62 m |
| 45° | 1 m | 0.85 m |
| 60° | 1 m | 1.16 m |
| 90° | 1 m | 2 m |
| 110° | 1 m | 3 m |
| 120° | 1 m | 3,4 m |
Die Linienbreite (Fokus) wird direkt am Modul eingestellt – siehe Video "Einstellung der Linienbreite".
Hinweise
- Laserklasse beachten!
- Weitere Informationen zur Lasersicherheit finden Sie hier.
- Stromversorgung stabilisiert und Peak-frei!
- Lieferung ohne Halterung – bitte separat mitbestellen
Optionen

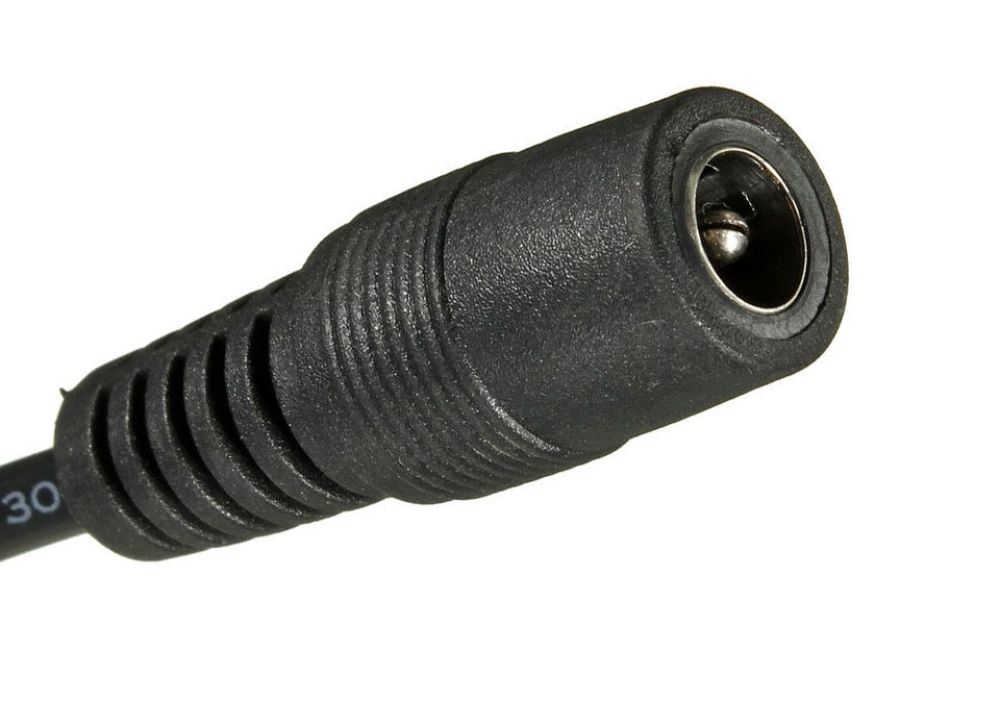

- Hohlstecker-Kupplung, direkter Betrieb über Steckernetzteil möglich
- M8 Steckverbinder mit kundenspezifischer Kabellänge
- Glas Linienoptik, feinere Linie, Mitte hell, zu den Enden auslaufend
- Glaskollimator für besser Stabilität bei Temperaturschwankungen
Downloads / Links
| Anschluss: | 12-25VDC, 12-25VDC mit M8 Stecker, 12-25VDC mit M12 Stecker, 110-230VAC, Hohlstecker, Litzen |
|---|---|
| Kollimator: | Acryl, Glas |
| Linienwinkel Optik: | 5° Glas + Glaskolli, 10° Glas + Glaskolli, 20° Glas + Glaskolli, 30° Glas + Glaskolli, 35°, 45°, 45° Glasoptik, 60°, 60° Glasoptik, 70°, 90°, 110°, 110° Glasoptik |
Bei 1 m Distanz ergeben sich folgende Längen (12-mm-Module):
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 10° | 1 m | 17 cm |
| 20° | 1 m | 35 cm |
| 30° | 1 m | 54 cm |
| 35° | 1 m | 63 cm |
| 45° | 1 m | 83 cm |
| 60° | 1 m | 116 cm |
| 70° | 1 m | 140 cm |
| 90° | 1 m | 200 cm |
| 110° | 1 m | 300 cm |
Die Linienlänge steigt linear mit der Entfernung, bei 2 m Distanz verdoppeln sich diese Werte.
Unsere 12-mm-Linienlaser-Module sind in drei Anschluss-Varianten verfügbar:
Litzen (Standard) – offene Drähte rot/schwarz, ca. 100–200 mm Länge, für direkten Anschluss an Mikrocontroller oder Treiberplatinen.
Hohlsteckverbinder – 5,5 / 2,1 mm Norm-Hohlstecker, ca. 200 mm Kabel, für Betrieb mit einem 230-VAC-Steckernetzteil.
Flexleitung mit Aderendhülsen – ca. 100 cm Schlauchleitung, für direkten Anschluss an eine 12–25-VDC-Maschinensteuerung. Verpolungsschutz ist in der DC-Variante integriert.
Auf Anfrage liefern wir auch M8 / M12-Steckverbinder mit kundenspezifischer Kabellänge. Die DC-Variante eignet sich besonders zum Nachrüsten bestehender Maschinen ohne 230-V-Verkabelung.
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Kurz gesagt:
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine größere Fläche verteilt wird
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Wellenlänge im Detail: Die Wahl der Wellenlänge bestimmt die Sichtbarkeit der Linie auf Ihrem Untergrund. Rot (650 nm) ist die preisgünstigste Variante und ausreichend in moderat ausgeleuchteten Innenräumen. Hellrot (635 nm) wirkt deutlich heller als 650 nm bei gleicher Leistung. Grün (520 / 532 nm) ist die universellste Wahl – die menschliche Netzhaut ist im grünen Spektralbereich am empfindlichsten, weshalb grüne Linien bei gleicher Leistung ca. 5–7× heller wirken als rote. Blau (450 nm) liefert hohen Kontrast auf grünlichen Oberflächen, wo Rot und Grün versagen.
