Linienlaser Modul ROT 60mW, justierbar
94,01 €
Lieferzeit: Sofort verfügbar
Linienlaser Modul ROT 60mW, justierbar
60-mW-Lasermodul mit roter Linie (650 nm) – LLM-60-650: Das leistungsstarke rote Modul für den dauerhaften industriellen Einsatz: 60 mW sorgen für eine helle Linie auch bei großen Abstrahlwinkeln und bei starker Umgebungsbeleuchtung.
- Helle rote Laserlinie (650–655 nm) mit 60 mW
- Für lange Linien und helle Arbeitsumgebungen
- Stromversorgung: 12–25 VDC, kompatibel mit 24-V-Systemen
- Wählbarer Projektionswinkel, einstellbarer Fokus
Teil des MediaLas-Modulsystems: Der Anwender stellt den Fokus (Linienbreite am Auftreffpunkt) und die Linienposition direkt am Modul ein. Die Präzisionsoptik aus Kunststoff kann jederzeit ausgetauscht werden – sogar gegen Glaselemente und im eingebauten Zustand. Standardanschluss über zwei ca. 20 cm lange Leitungen (rot/schwarz); Varianten mit Hohlstecker oder einem flexiblen 12–25-V-Anschlusskabel sind erhältlich. Gehäusepotential: Masse.
Technische Daten
| Laserleistung | 60 mW |
| Wellenlänge/Farbe | 650–655 nm ROT |
| Projektionswinkel | wählbar |
| Fokusbereich | ca. 5 cm bis unendlich |
| Minimale Linienbreite | <1 mm im Nahbereich |
| Divergenz | typ. <0,7 mrad |
| Stromversorgung | 3–5 VDC <160 mA, optional 12–25 VDC oder 230 VAC |
| Isolation: | Gehäuse leitet Potential |
| Länge der Anschlusskabel | Litzen ca. 200 mm, Hohlstecker ca. 200 mm, flexibles Kabel ca. 100 cm |
| Laserklasse nach der Einrichtung | Klasse 1/2 |

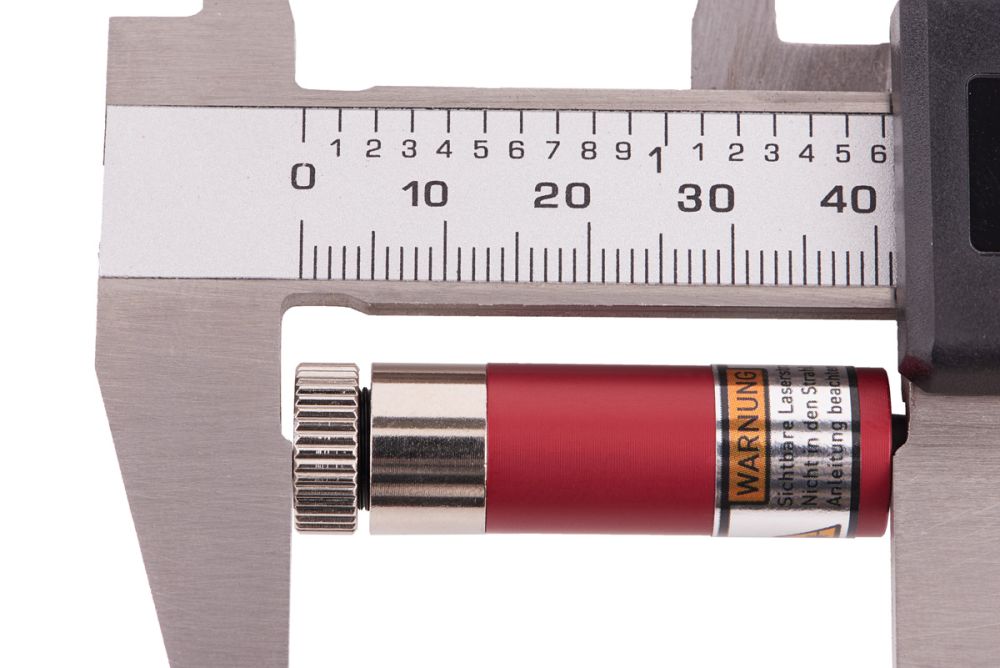

| Abmessungen | 12 x 37 / 42 mm |
| IP-Schutzart: | IP 40 |
| Temperaturbereich | -15 °C bis +45 °C |
| MTTF (Mean Time To Failure) | typ. > 25.000 h |
Linienlänge und Linienbreite

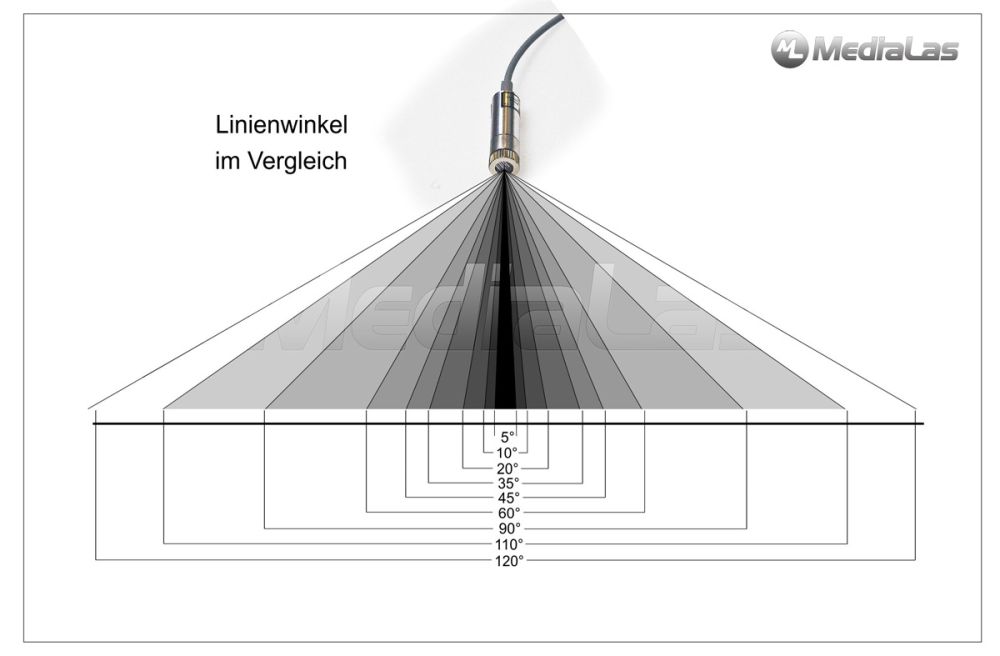

Die Länge der Laserlinie wird durch den beim Kauf gewählten Strahlwinkel bestimmt. Für den LLM-60-650 stehen folgende Winkel zur Verfügung:
| Winkel | Abstand | Linienlänge ca. |
|---|---|---|
| 5° | 1 m | 8–9 cm |
| 10° | 1 m | 17 cm |
| 20° | 1 m | 0,34 m |
| 35° | 1 m | 0,62 m |
| 45° | 1 m | 0,85 m |
| 60° | 1 m | 1,16 m |
| 90° | 1 m | 2 m |
| 110° | 1 m | 3 m |
| 120° | 1 m | 3,4 m |
Die Linienbreite (Fokus) wird direkt am Modul eingestellt – siehe das Video „Einstellung der Linienbreite“.
Hinweise
- Beachten Sie die Laserklasse!
- Weitere Informationen zur Lasersicherheit finden Sie hier.
- Für den Dauerbetrieb muss das Modul in einem Kühlkörper montiert werden
- Die Stromversorgung muss stabilisiert und frei von Spannungsspitzen sein!
- Wird ohne Halterung geliefert – bitte separat bestellen
Optionen
- Hohlstiftstecker; direkter Betrieb über Steckernetzteil möglich
- M8-Stecker mit kundenspezifischer Kabellänge
- Glaslinienoptik, feinere Linie, in der Mitte hell, zu den Enden hin verjüngt
- Glaskollimator für verbesserte Stabilität bei Temperaturschwankungen
Downloads / Links
| Anschluss: | 12-25VDC, 12-25VDC mit M8 Stecker, 12-25VDC mit M12 Stecker, 110-230VAC, Hohlstecker, Litzen |
|---|---|
| Kollimator: | Acryl, Glas |
| Linienwinkel Optik: | 5° Glas + Glaskolli, 10° Glas + Glaskolli, 20° Glas + Glaskolli, 30° Glas + Glaskolli, 35°, 45°, 45° Glasoptik, 60°, 60° Glasoptik, 70°, 90°, 110°, 110° Glasoptik |
Bei 1 m Distanz ergeben sich folgende Längen (12-mm-Module):
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 10° | 1 m | 17 cm |
| 20° | 1 m | 35 cm |
| 30° | 1 m | 54 cm |
| 35° | 1 m | 63 cm |
| 45° | 1 m | 83 cm |
| 60° | 1 m | 116 cm |
| 70° | 1 m | 140 cm |
| 90° | 1 m | 200 cm |
| 110° | 1 m | 300 cm |
Die Linienlänge steigt linear mit der Entfernung, bei 2 m Distanz verdoppeln sich diese Werte.
Unsere 12-mm-Linienlaser-Module sind in drei Anschluss-Varianten verfügbar:
Litzen (Standard) – offene Drähte rot/schwarz, ca. 100–200 mm Länge, für direkten Anschluss an Mikrocontroller oder Treiberplatinen.

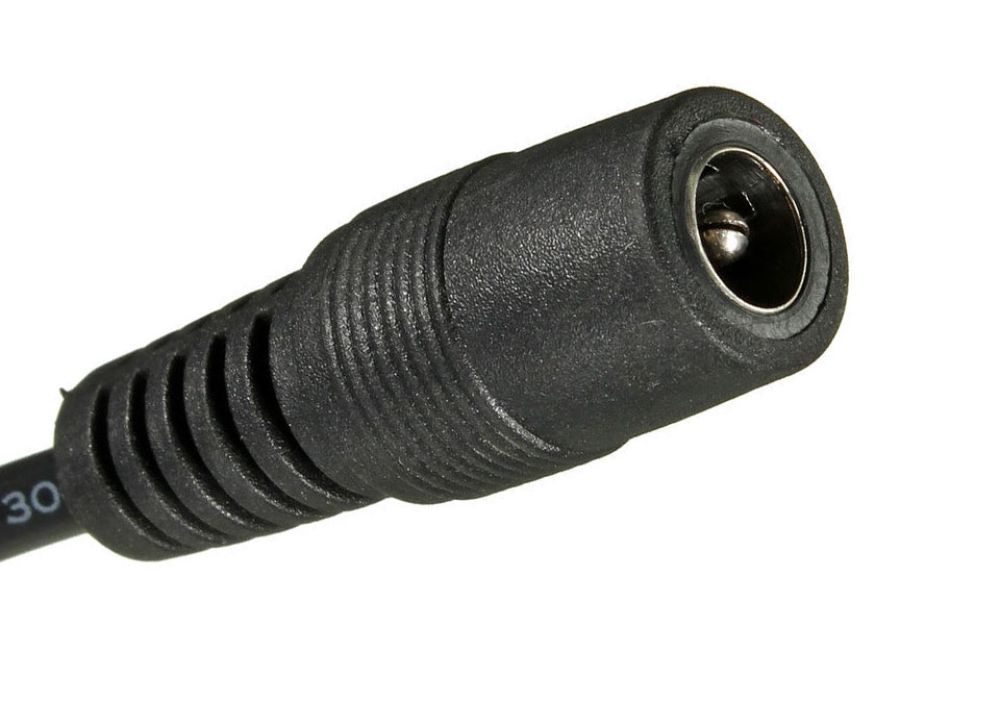

Hohlsteckverbinder – 5,5 / 2,1 mm Norm-Hohlstecker, ca. 200 mm Kabel, für Betrieb mit einem 230-VAC-Steckernetzteil.

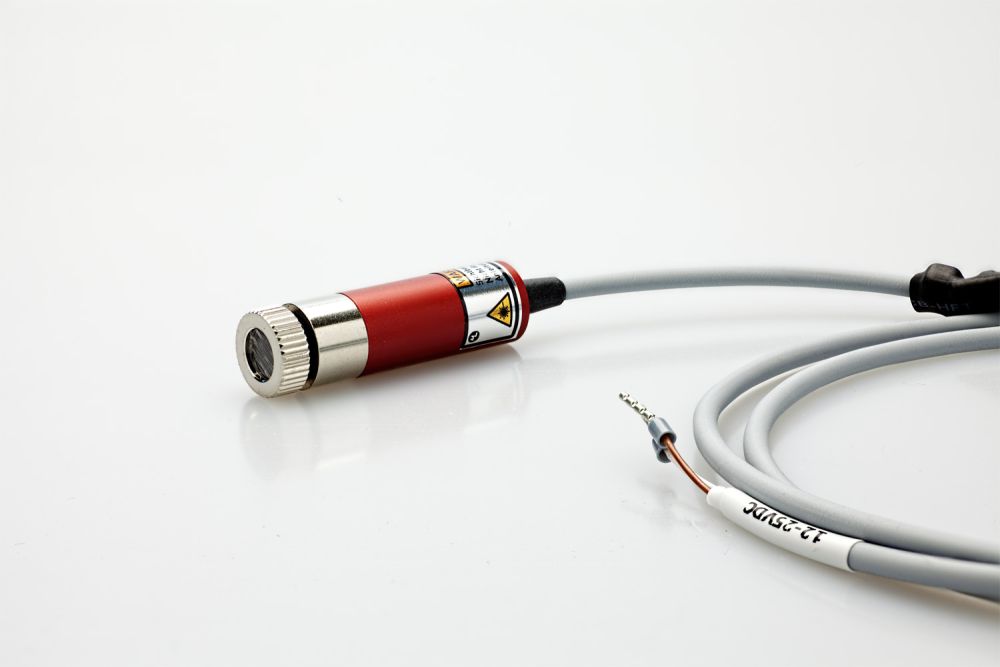

Flexleitung mit Aderendhülsen – ca. 100 cm Schlauchleitung, für direkten Anschluss an eine 12–25-VDC-Maschinensteuerung. Verpolungsschutz ist in der DC-Variante integriert.
Auf Anfrage liefern wir auch M8 / M12-Steckverbinder mit kundenspezifischer Kabellänge. Die DC-Variante eignet sich besonders zum Nachrüsten bestehender Maschinen ohne 230-V-Verkabelung.
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Kurz gesagt:
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine größere Fläche verteilt wird
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Wellenlänge im Detail: Die Wahl der Wellenlänge bestimmt die Sichtbarkeit der Linie auf Ihrem Untergrund. Rot (650 nm) ist die preisgünstigste Variante und ausreichend in moderat ausgeleuchteten Innenräumen. Hellrot (635 nm) wirkt deutlich heller als 650 nm bei gleicher Leistung. Grün (520 / 532 nm) ist die universellste Wahl – die menschliche Netzhaut ist im grünen Spektralbereich am empfindlichsten, weshalb grüne Linien bei gleicher Leistung ca. 5–7× heller wirken als rote. Blau (450 nm) liefert hohen Kontrast auf grünlichen Oberflächen, wo Rot und Grün versagen.
