Linienlasermodul 100 mW HELLROT 9 - 30 VDC, justierbarer Fokus, isoliert
285,42 €
Lieferzeit: Sofort verfügbar
Linienlasermodul 100 mW HELLROT 9 - 30 VDC, justierbarer Fokus, isoliert
Linienlasermodul 100 mW Hellrot (635 nm) – LLMi-100-635: Für lange Laserlinien, große Formate und helle Hallen: Mit 100 mW gehört dieses Modul zu den leistungsstärksten roten Linienlasern der LLMi-Serie und projiziert auch bei großen Abstrahlwinkeln eine deutlich sichtbare Linie.
- Sehr helle rote Laserlinie (635 nm) mit 100 mW
- Geeignet für lange Linien und helle Umgebungen
- Weitspannungseingang 9–30 VDC – auch für 24-V-Anlagen
- Isoliert und potentialfrei für den Mehrfachbetrieb
Trotz der hohen Leistung bleibt das Modul mit 12 × 55 mm äußerst kompakt: Die NeoDrive-Hybridtreiberelektronik mit Weitspannungseingang ist integriert, ein externer Schaltwandler entfällt. Der hohe Wirkungsgrad begrenzt die Wärmeentwicklung, sodass üblicherweise die Klemmung in einer Halterung zur Wärmeabfuhr ausreicht. Die isolierte Bauweise ermöglicht den Parallelbetrieb mehrerer Laser; Fokus und Linienlage sind am Modul justierbar.
Elektrischer Anschluss

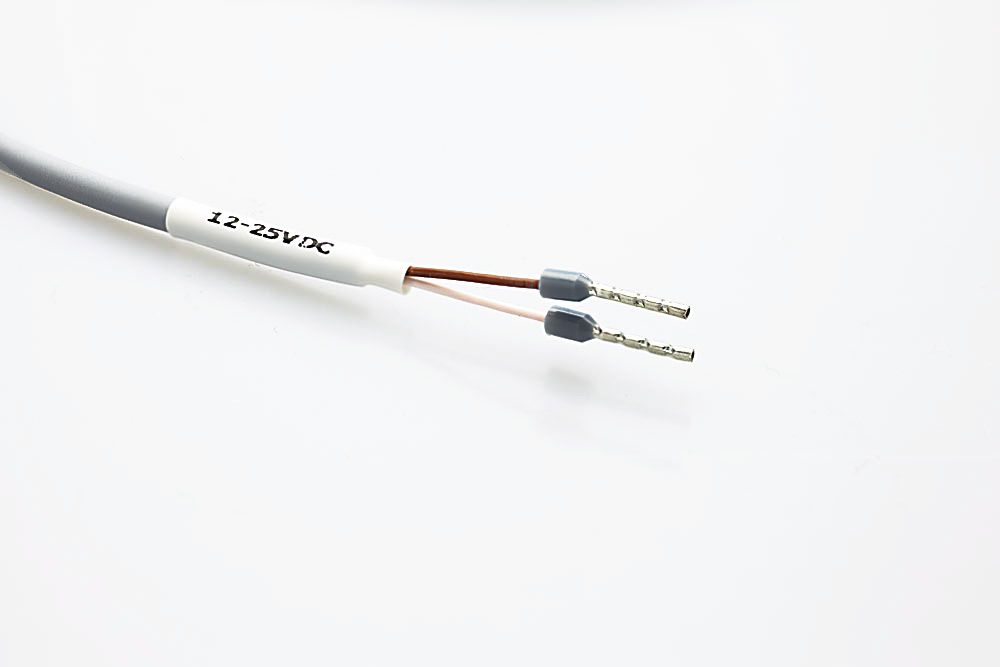

Angeschlossen wird über die ca. 100 cm lange Flexleitung mit Kabelknickschutz und Aderendhülsen an beliebige Spannungsquellen im Bereich 9–30 VDC. Das Gehäuse ist isoliert und führt kein Potential.
Technische Daten
| Laserleistung | 100 mW |
| Wellenlänge / Farbe | 635-638 nm hellrot |
| Linienwinkel / Linienlänge | wählbar |
| Fokusentfernung | ca. 5 cm bis unendlich |
| Linienstärke | ca. 0,5 mm - ca. 3 mm |
| Divergenzwinkel | typ. < 0,4 mrad |
| Versorgung | 9 - 30 VDC / < 50 mA |
| Potential am Gehäuse | Potentialfrei, isoliert |
| Schutzeinrichtungen | Verpolschutz, Unterspannungsschutz, Überspannungsschutz |
| Kabellänge | Flexleitung ca. 100 cm, bis 100 m möglich |
| Laserklasse nach Einrichtung | Klasse 1/2 |
| Abmessungen | 12 x 55 mm |
| IP Klassifizierung | IP 40 |
| Temperaturbereich | - 15°C - +45°C |
| Lebensdauer MTTF | typ. > 25.000 h |
Linienlänge und Linienbreite
Die Länge der Laserlinie wird durch den beim Kauf gewählten Linienwinkel bestimmt. Für das LLMi-100-635 stehen folgende Winkel zur Verfügung:
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 10° | 1 m | 17 cm |
| 20° | 1 m | 0,35 m |
| 30° | 1 m | 0,54 m |
| 35° | 1 m | 0.63 m |
| 45° | 1 m | 0.83 m |
| 60° | 1 m | 1.16 m |
| 70° | 1 m | 1.40 m |
| 90° | 1 m | 2 m |
| 110° | 1 m | 3 m |
| 120° | 1 m | 3,4 m |
Die Linienbreite (Fokus) ist am Modul von ca. 0,5 mm bis ca. 3 mm einstellbar – siehe Video "Einstellung der Linienbreite" und beigelegtes Infoblatt.
Hinweise
- Laserklasse beachten!
- Weitere Informationen zur Lasersicherheit finden Sie hier.
- Versorgung stabilisiert und peak-frei!
- Halterung bitte mitbestellen!
Optionen
- Verschiedene Steckverbinder mit kundenspezifischer Kabellänge (Leitungslängen bis 100 m)
- Vorfixierter Fokus auf kundenspezifische Entfernung
- Selektierte Glaslinienoptik für eine dünnere Laserlinie mit gaußförmiger Lichtverteilung (Standard: Kunststoffoptik mit gleichförmiger Verteilung)
Downloads / Links
| Anschlussart: | Flexleitung 1m, M8 Steckverbinder, M12 Steckverbinder |
|---|---|
| Halterung: | Kipphalterung, Kugelkopf 3D, Kugelkopf 3D + Montageplatte, Magnet-Kugelkopf, Ohne Halterung, Pan/Tilt Magnetfuss, Pan/Tilt massiv |
| Linienwinkel Optik: | 10° Glasoptik, 20° Glasoptik, 30°, 30° Glasoptik, 35°, 45°, 45° Glasoptik, 60°, 60° Glasoptik, 70°, 90°, 90° Glasoptik, 100°, 110°, 110° Glasoptik |
Bei 1 m Distanz ergeben sich folgende Längen (12-mm-Module):
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 10° | 1 m | 17 cm |
| 20° | 1 m | 35 cm |
| 30° | 1 m | 54 cm |
| 35° | 1 m | 63 cm |
| 45° | 1 m | 83 cm |
| 60° | 1 m | 116 cm |
| 70° | 1 m | 140 cm |
| 90° | 1 m | 200 cm |
| 110° | 1 m | 300 cm |
Die Linienlänge steigt linear mit der Entfernung, bei 2 m Distanz verdoppeln sich diese Werte.
Unsere 12-mm-Linienlaser-Module sind in drei Anschluss-Varianten verfügbar:
Litzen (Standard) – offene Drähte rot/schwarz, ca. 100–200 mm Länge, für direkten Anschluss an Mikrocontroller oder Treiberplatinen.
Hohlsteckverbinder – 5,5 / 2,1 mm Norm-Hohlstecker, ca. 200 mm Kabel, für Betrieb mit einem 230-VAC-Steckernetzteil.
Flexleitung mit Aderendhülsen – ca. 100 cm Schlauchleitung, für direkten Anschluss an eine 12–25-VDC-Maschinensteuerung. Verpolungsschutz ist in der DC-Variante integriert.
Auf Anfrage liefern wir auch M8 / M12-Steckverbinder mit kundenspezifischer Kabellänge. Die DC-Variante eignet sich besonders zum Nachrüsten bestehender Maschinen ohne 230-V-Verkabelung.
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Kurz gesagt:
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine größere Fläche verteilt wird
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Wellenlänge im Detail: Die Wahl der Wellenlänge bestimmt die Sichtbarkeit der Linie auf Ihrem Untergrund. Rot (650 nm) ist die preisgünstigste Variante und ausreichend in moderat ausgeleuchteten Innenräumen. Hellrot (635 nm) wirkt deutlich heller als 650 nm bei gleicher Leistung. Grün (520 / 532 nm) ist die universellste Wahl – die menschliche Netzhaut ist im grünen Spektralbereich am empfindlichsten, weshalb grüne Linien bei gleicher Leistung ca. 5–7× heller wirken als rote. Blau (450 nm) liefert hohen Kontrast auf grünlichen Oberflächen, wo Rot und Grün versagen.
