Linienlasermodul 50 mW HELLROT 9 - 30 VDC, justierbarer Fokus, isoliert
246,15 €
Lieferzeit: Sofort verfügbar
Linienlasermodul 50 mW HELLROT 9 - 30 VDC, justierbarer Fokus, isoliert
Linienlasermodul 50 mW Hellrot (635 nm) – LLMi-50-635: Das Modul für den industriellen Dauereinsatz mit größeren Arbeitsabständen: 50 mW erzeugen eine helle rote Linie, die auch bei langen Linienlängen und in heller Umgebungsbeleuchtung gut erkennbar bleibt.
- Helle rote Laserlinie (635 nm) mit 50 mW
- Für lange Linien und größere Arbeitsabstände
- Weitspannungseingang 9–30 VDC, auch an 24-V-Steuerungen
- Kompaktes, isoliertes Gehäuse mit 12 × 55 mm
Die integrierte NeoDrive-Hybridelektronik mit Weitspannungseingang macht externe Schaltwandler überflüssig und sorgt für einen hohen Wirkungsgrad mit entsprechend geringer Wärmeentwicklung – in den meisten Einbausituationen genügt die Klemmung in einer Halterung als Kühlung. Durch die isolierte, potentialfreie Bauweise können mehrere LLMi-Module in derselben Maschine betrieben werden. Linienbreite und Linienlage sind justierbar, der 3-linsige Glaskollimator erlaubt die Fokussierung auch auf große Distanzen.
Elektrischer Anschluss

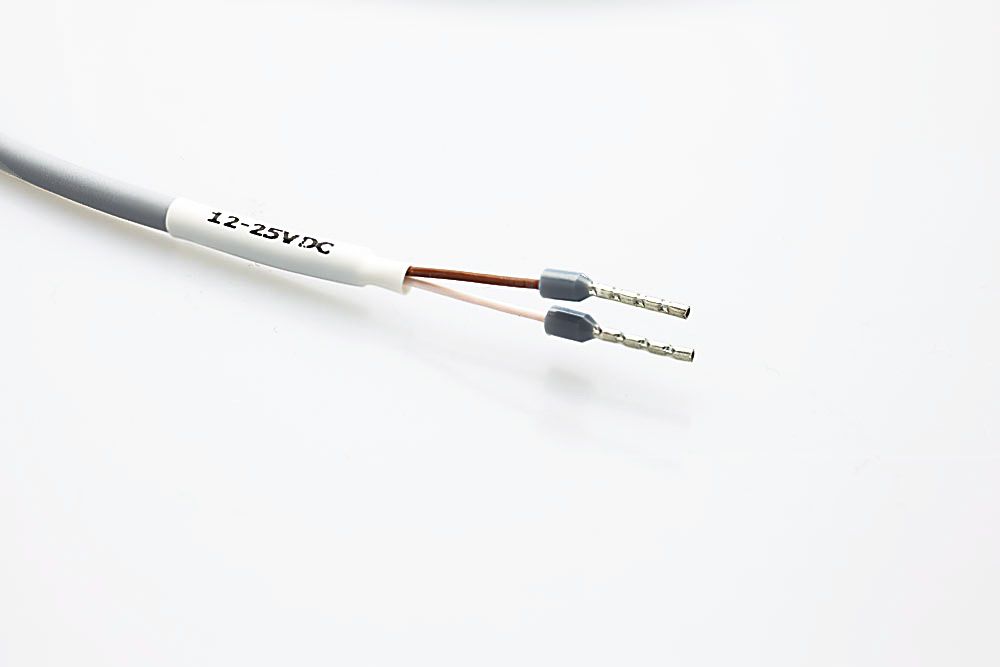

Das LLMi-50-635 ist mit Kabelknickschutz und ca. 100 cm flexibler Schlauchleitung ausgestattet. Die offenen Enden mit Aderendhülsen ermöglichen den einfachen Anschluss an 9–30-VDC-Quellen; das Gehäuse bleibt potentialfrei.
Technische Daten
| Laserleistung | 50 mW |
| Wellenlänge / Farbe | 635-638 nm hellrot |
| Linienwinkel / Linienlänge | wählbar |
| Fokusentfernung | ca. 5 cm bis unendlich |
| Linienstärke | ca. 0,5 mm - ca. 3 mm |
| Divergenzwinkel | typ. < 0,4 mrad |
| Versorgung | 9 - 30 VDC / < 50 mA |
| Potential am Gehäuse | Potentialfrei, isoliert |
| Schutzeinrichtungen | Verpolschutz, Unterspannungsschutz, Überspannungsschutz |
| Kabellänge | Flexleitung ca. 100 cm, bis 100 m möglich |
| Laserklasse nach Einrichtung | Klasse 1/2 |
| Abmessungen | 12 x 55 mm |
| IP Klassifizierung | IP 40 |
| Temperaturbereich | - 15°C - +45°C |
| Lebensdauer MTTF | typ. > 25.000 h |
Linienlänge und Linienbreite
Die Länge der Laserlinie wird durch den beim Kauf gewählten Linienwinkel bestimmt. Für das LLMi-50-635 stehen folgende Winkel zur Verfügung:
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 10° | 1 m | 17 cm |
| 20° | 1 m | 0,35 m |
| 30° | 1 m | 0,54 m |
| 35° | 1 m | 0.63 m |
| 45° | 1 m | 0.83 m |
| 60° | 1 m | 1.16 m |
| 70° | 1 m | 1.40 m |
| 90° | 1 m | 2 m |
| 110° | 1 m | 3 m |
| 120° | 1 m | 3,4 m |
Die Linienbreite (Fokus) ist am Modul von ca. 0,5 mm bis ca. 3 mm einstellbar – siehe Video "Einstellung der Linienbreite" und beigelegtes Infoblatt.
Hinweise
- Laserklasse beachten!
- Weitere Informationen zur Lasersicherheit finden Sie hier.
- Versorgung stabilisiert und peak-frei!
- Halterung bitte mitbestellen!
Optionen
- Verschiedene Steckverbinder mit kundenspezifischer Kabellänge (Leitungslängen bis 100 m)
- Vorfixierter Fokus auf kundenspezifische Entfernung
- Selektierte Glaslinienoptik für eine dünnere Laserlinie mit gaußförmiger Lichtverteilung (Standard: Kunststoffoptik mit gleichförmiger Verteilung)
Downloads / Links
| Anschlussart: | Flexleitung 1m, M8 Steckverbinder, M12 Steckverbinder |
|---|---|
| Halterung: | Kipphalterung, Kugelkopf 3D, Kugelkopf 3D + Montageplatte, Magnet-Kugelkopf, Ohne Halterung, Pan/Tilt Magnetfuss, Pan/Tilt massiv |
| Linienwinkel Optik: | 10° Glasoptik, 20° Glasoptik, 30°, 30° Glasoptik, 35°, 45°, 45° Glasoptik, 60°, 60° Glasoptik, 70°, 90°, 90° Glasoptik, 100°, 110°, 110° Glasoptik |
Bei 1 m Distanz ergeben sich folgende Längen (12-mm-Module):
| Winkel | Entfernung | Linienlänge ca. |
|---|---|---|
| 10° | 1 m | 17 cm |
| 20° | 1 m | 35 cm |
| 30° | 1 m | 54 cm |
| 35° | 1 m | 63 cm |
| 45° | 1 m | 83 cm |
| 60° | 1 m | 116 cm |
| 70° | 1 m | 140 cm |
| 90° | 1 m | 200 cm |
| 110° | 1 m | 300 cm |
Die Linienlänge steigt linear mit der Entfernung, bei 2 m Distanz verdoppeln sich diese Werte.
Unsere 12-mm-Linienlaser-Module sind in drei Anschluss-Varianten verfügbar:
Litzen (Standard) – offene Drähte rot/schwarz, ca. 100–200 mm Länge, für direkten Anschluss an Mikrocontroller oder Treiberplatinen.
Hohlsteckverbinder – 5,5 / 2,1 mm Norm-Hohlstecker, ca. 200 mm Kabel, für Betrieb mit einem 230-VAC-Steckernetzteil.
Flexleitung mit Aderendhülsen – ca. 100 cm Schlauchleitung, für direkten Anschluss an eine 12–25-VDC-Maschinensteuerung. Verpolungsschutz ist in der DC-Variante integriert.
Auf Anfrage liefern wir auch M8 / M12-Steckverbinder mit kundenspezifischer Kabellänge. Die DC-Variante eignet sich besonders zum Nachrüsten bestehender Maschinen ohne 230-V-Verkabelung.
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Kurz gesagt:
Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine größere Fläche verteilt wird
Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Wellenlänge im Detail: Die Wahl der Wellenlänge bestimmt die Sichtbarkeit der Linie auf Ihrem Untergrund. Rot (650 nm) ist die preisgünstigste Variante und ausreichend in moderat ausgeleuchteten Innenräumen. Hellrot (635 nm) wirkt deutlich heller als 650 nm bei gleicher Leistung. Grün (520 / 532 nm) ist die universellste Wahl – die menschliche Netzhaut ist im grünen Spektralbereich am empfindlichsten, weshalb grüne Linien bei gleicher Leistung ca. 5–7× heller wirken als rote. Blau (450 nm) liefert hohen Kontrast auf grünlichen Oberflächen, wo Rot und Grün versagen.
