Pan/Tilt Kipp-Halterung für 18mm Laser Module
97,58 €
Lieferzeit: Sofort verfügbar
Pan/Tilt Kipp-Halterung für 18mm Laser Module

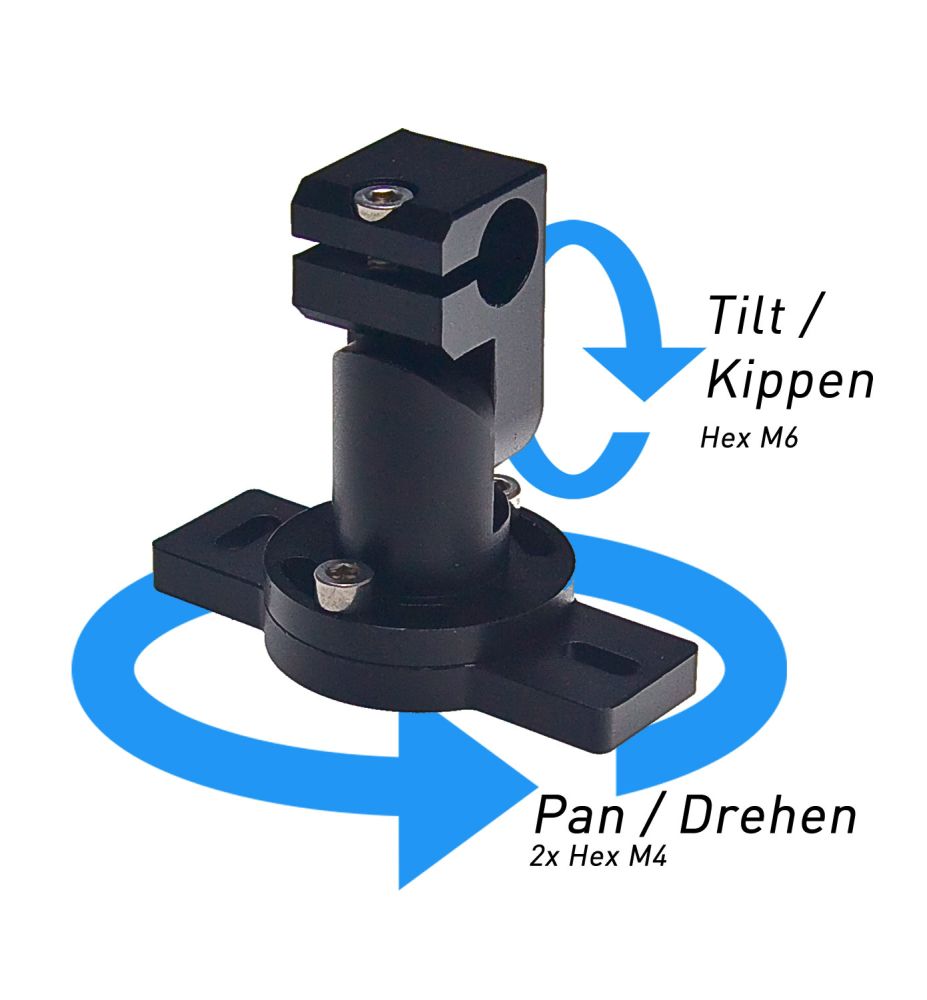

Pan/Tilt Kipp-Halterung für 18-mm-Lasermodule – PT-Mount-18: Stabile, justierbare Halterung aus eloxiertem Aluminium für unsere 18-mm-Linienlasermodule – mit großem Kippbereich von über 200° in Tilt (Y-Achse) sowie 360° in Pan (X-Achse). Die Fixierung der Pan-Achse erfolgt über einen Passstift im Sockel.
Das Lasermodul wird geklemmt und kann jederzeit verschoben oder neu ausgerichtet werden; die Klemmung dient gleichzeitig der Wärmeabfuhr. In der Bodenplatte stehen sowohl Langlöcher für die Oberflächenmontage als auch verschiedene Gewindeeinsätze für die Durchmontage zur Verfügung.
Technische Daten
| Abmessungen | ca. 86 h x 45 b x 80 mm |
| Klemmloch | 18 mm |
| Klemmlochhöhe über Boden | ca. 74 mm |
| Material | Aluminium eloxiert. Klemmschraube Edelstahl |
| Montageloch Abstand | Langlöcher: ca. 82 mm 2x M4 Gewinde ca. 37 mm 2x M6 Gewinde ca. 20 mm |
| Kippbereich | > 200° |
| Drehbereich | Unlimited > 360° |
Hinweise
- Lieferung ohne Lasermodul
