Positionierlaser Kit 10mW GRÜN "Suchfeld"
Positionierlaser Kit 10mW GRÜN "Suchfeld"
Positionierlaser Kit 10mW GRÜN "Suchfeld"
Positionierlaser Kit 10mW GRÜN "Suchfeld"
Positionierlaser Kit 10mW GRÜN "Suchfeld"

Positionierlaser Kit 10mW GRÜN "Suchfeld"

Halterung: Magnet-Kugelkopf Kollimator: Acryl Versorgung: 100-230 VAC
PLM-SET-10-520-SF: betriebsbereites Positionierlaser-Set projiziert ein grünes Suchfeld (520 nm, 10 mW).

264,18 €

Lieferzeit: Sofort verfügbar

Halterung
Kollimator
Versorgung
Produktnummer: PLM-SET-10-520-SF.1
Beschreibung

Positionierlaser Kit 10mW GRÜN "Suchfeld"

Positionierlaser-Kit 10 mW Grün „Suchfeld" – PLM-SET-10-520-SF: Betriebsbereites Fertigset, das ein grünes Suchfeld (520 nm) auf die Arbeitsfläche projiziert. Das Suchfeld-Muster kennzeichnet einen definierten Zielbereich – etwa für Positionier- und Ausrichtaufgaben an Maschinen und Arbeitsplätzen. Die 10-mW-Variante kombiniert grüne Sichtbarkeit mit Reserven für größere Distanzen.

  • Projektionsmuster „Suchfeld" über DOE-Digitaloptik
  • Projektionsmuster in Grün (520 nm) mit 10 mW
  • Betriebsbereit abgeglichen, Fokus und Linienlage justierbar
  • Anschlussvarianten von 12–25 VDC bis 230 V mit Steckernetzteil

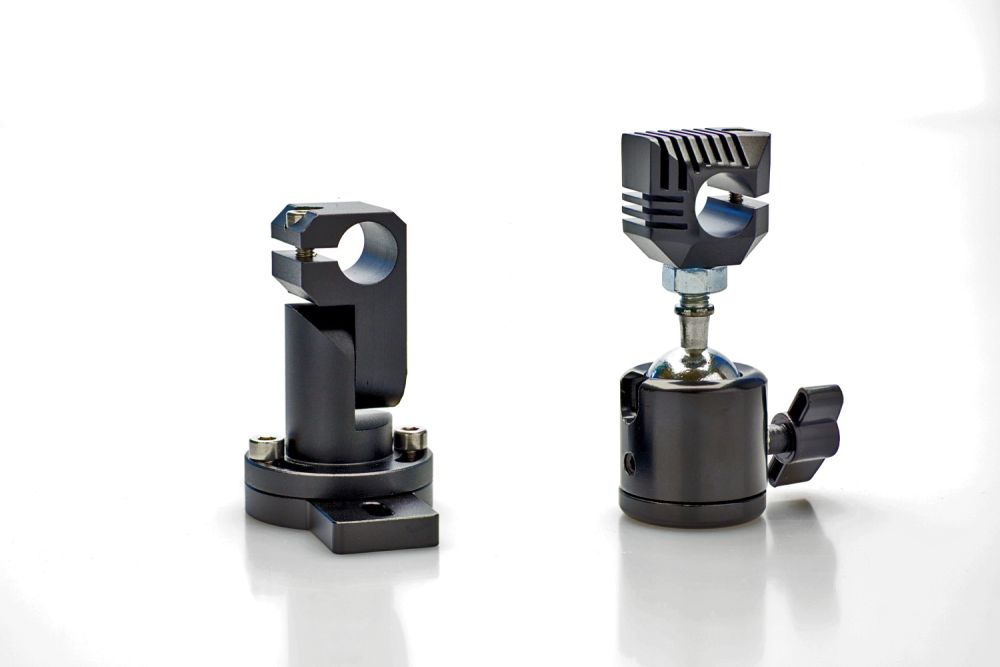

Das Kit basiert auf dem MediaLas-Baukastensystem im kompakten 12-mm-Modulformat: Der Fokus (Linienbreite am Auftreffpunkt) wird direkt am Modul über den vorderen Ring eingestellt, die präzise Optik kann jederzeit – auch eingebaut – getauscht werden. Für die Montage stehen verschiedene Halterungen zur Wahl, vom Montageblock bis zur vibrationssicheren 3D-Kugelkopfhalterung; das Modul wird dort einfach geklemmt und ist in allen Richtungen justierbar.

Set besteht aus

  • Positionierlasermodul 12 × 42 mm mit DOE-Optik „Suchfeld" (520 nm, 10 mW), betriebsbereit abgeglichen
  • Zuleitung in der gewählten Anschlussvariante (230-V-Version inkl. passendem Steckernetzteil)

Elektrischer Anschluss

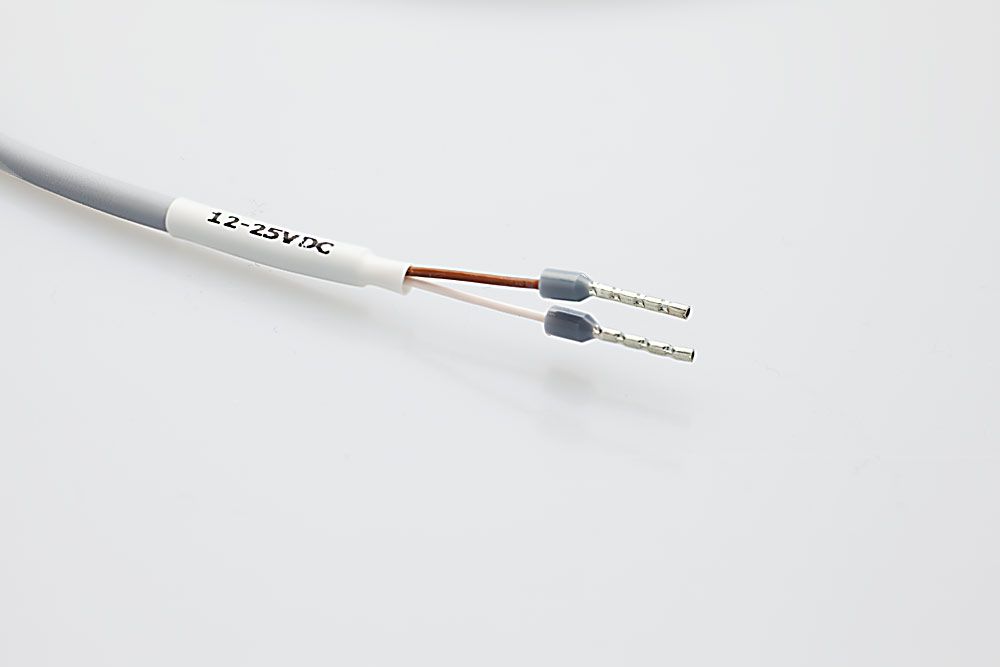

230-V-Version: Zuleitung mit Hohlsteckverbinder sowie passendes Steckernetzteil im Set. 12–25-V-Version: flexible Anschlussleitung mit offenen Enden und Aderendhülsen zum direkten Anklemmen an Netzteil oder Verteilerschiene; bei der 24-V-Version ist ein kleiner Adapter in der Zuleitung eingeschrumpft. Ein Verpolungsschutz ist integriert.

Technische Daten

Laserleistung 10 mW
Wellenlänge/Farbe 520 nm GRÜN
Bildgrösse ca. 28 cm nach 1 m
Fokusbereich ca. 5 cm bis ca. 150 cm, empfohlen bis max 100 cm
Laserklasse nach Einrichtung Klasse 1 oder 1M/2, je nach Installationsart

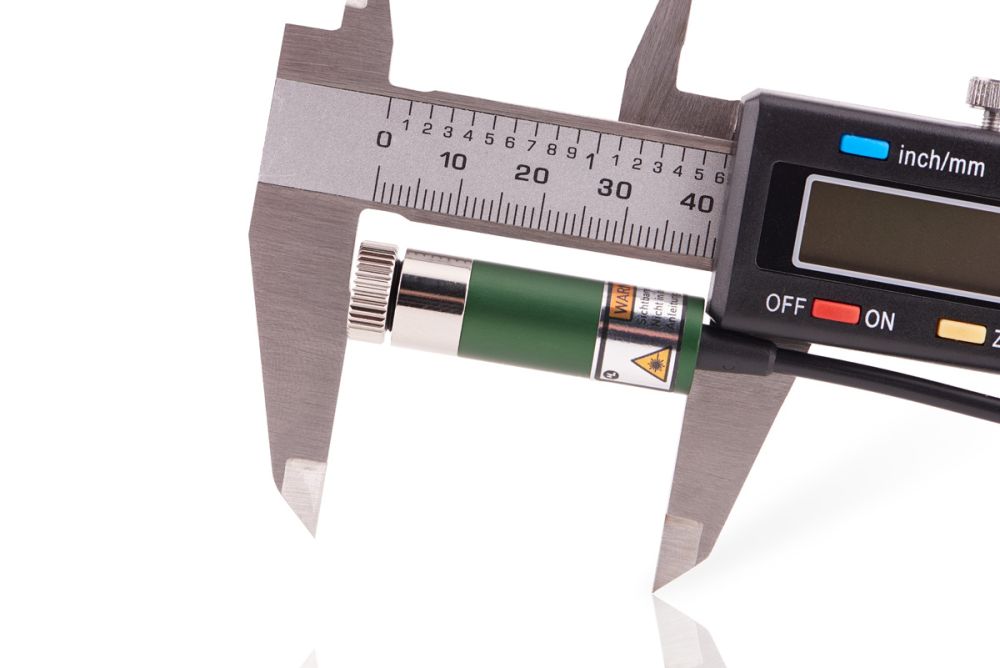

Abmessungen 12 x 42 mm
Temperaturbereich - 10°C - + 40°C
Lebensdauer typ. > 25.000 h

Linienlänge und Linienbreite

Das projizierte Suchfeld erreicht eine Bildgröße von ca. 28 cm nach 1 m und wächst mit steigender Entfernung. Die Linienbreite (Fokus) wird direkt am Modul eingestellt.

Hinweise

  • Laserklasse beachten!
  • Weitere Informationen zur Lasersicherheit finden Sie hier.

Optionen

  • Diverse Stromversorgungsarten
  • Glas Kollimator, für stabilen Betrieb bei höheren Temperaturschwankungen
Eigenschaften
Halterung: Kugelkopf 3D + Montageplatte, Magnet-Kugelkopf, Pan/Tilt massiv
Kollimator: Acryl, Glas
Versorgung: 12 - 25 VDC, 100-230 VAC
Pick-by-Light ist ein optisches Führungssystem in der Logistik und Montage: ein Laser zeigt dem Werker die nächste zu greifende Position oder den Ort des nächsten Arbeitsschritts an. Statt Listen lesen oder Bildschirme prüfen blickt der Werker einfach dem Laser. Vorteile: weniger Fehlgriffe, schnellere Abwicklung, geringere Schulungszeit, geräuscharm. Eingesetzt in: Kommissionierlagern (Picking aus Regalfächern), manueller Montage (welcher Schraubentyp als nächster), Bestückung (welche Position am Werkstück), Verpackung (welche Box bekommt das Teil). Unsere DOE-Positionierlaser eignen sich gut dafür, weil sie deutlich sichtbare, definierte Muster projizieren.
Die Bildgröße skaliert linear mit der Entfernung. Bei einem PLM-Modul mit ca. 30° Öffnungswinkel ergibt sich bei 1 m Distanz ein Bild von ca. 30 cm Diagonale. Bei 2 m verdoppelt sich das auf 60 cm, bei 0,5 m halbiert es sich auf 15 cm. Empfohlene Einsatzdistanz: 5 cm bis ca. 100 cm. Über 100 cm hinaus nimmt die Linienschärfe spürbar ab, weil DOE-Optiken die Linienbreite proportional mit der Entfernung mit aufweiten. Für sehr große Distanzen empfehlen wir den FloorPoint (100 mW bei 532 nm) oder einen ILP-Laserprojektor.
Wir bieten fünf Standardmuster: Laser-Fadenkreuz „CH" – klassisches +-Kreuz für Zentrierung. Kreis „Circle" – Markierung kreisrunder Bereiche (z. B. Bohrpositionen). Suchfeld „SF" – größere markierte Fläche zur visuellen Orientierung. Quadrat „SQ" – rechteckige Markierung für Stellplätze oder Boxen. Punktraster – auf Anfrage für Sondermuster wie Bestückungs-Grids. Die Standardmuster sind in den Produktcodes erkennbar (z. B. PLM-30-650-CH = Fadenkreuz, PLM-10-650-SQ = Quadrat). Auf Kundenwunsch sind auch Sonder-DOEs mit eigenem Muster möglich – z. B. firmenspezifische Logos oder spezielle Ausrichtungsmarken.
Die Klassen 1M und 2M nach EN 60825-1 stehen für „Magnifying Optics" – also Laser, die unter normalen Bedingungen unbedenklich sind, deren Strahlung aber gefährlich werden kann, wenn sie durch optische Hilfsmittel wie Lupen, Ferngläser oder Mikroskope betrachtet wird. Bei DOE-Positionierlasern ist die optische Leistung durch die Aufweitung über das Muster verteilt – aber wenn eine Linse die Strahlung bündelt, könnte die Leistungsdichte gefährliche Werte erreichen. Praktische Konsequenz: bei normalem Industrie-Einsatz augensicher und ohne Schutzbrille einsetzbar. Verbot: nicht durch Lupen, Ferngläser oder Mikroskope in den Strahl blicken.
Klassische Linsenoptik (Kreuzlinienlaser): sehr scharfe, schmale Linien; im Zentrum hellste Bildstelle, zu den Linienenden hin ausfadend (Gauß-Profil). Ideal für präzise Zentrierung, wenn die Linienschärfe entscheidend ist. DOE-Optik (Positionierlaser): gleichmäßige Helligkeit über das gesamte Muster, definierte Außenbegrenzung, beliebige Muster möglich. Linien sind prinzipbedingt etwas breiter und weniger scharf als bei Linsenoptik. Wann was wählen? Klassische Optik bei Mikrometer-Zentrierung und Mikroskop-Anwendungen. DOE-Optik bei Werkerführung, Pick-by-Light und überall, wo das ganze Muster gleichmäßig sichtbar sein muss.
Ein DOE – Diffractive Optical Element – ist eine spezielle Optik, die ein Muster durch Beugung erzeugt, nicht durch klassische Lichtbrechung an Linsen. Statt nur einer Linie oder eines Punkts entstehen so beliebige Muster: Fadenkreuze, Kreise, Quadrate, Suchfelder, Punktraster oder Markierungssymbole. Vorteil gegenüber klassischen Linsenoptiken: konstante Helligkeit über die gesamte Musterfläche – auch die Außenbereiche eines Fadenkreuzes sind genauso hell wie das Zentrum. Nachteil: die Linien sind prinzipbedingt etwas breiter als bei einer klassischen Linsenoptik. DOE-Module eignen sich ideal für Werkerführung, Pick-by-Light und Positionsanzeige.
