TopFloor Bodenlaser für Stromschiene, GRÜN, 750mW
TopFloor Bodenlaser für Stromschiene, GRÜN, 750mW
TopFloor Bodenlaser für Stromschiene, GRÜN, 750mW
TopFloor Bodenlaser für Stromschiene, GRÜN, 750mW
TopFloor Bodenlaser für Stromschiene, GRÜN, 750mW
TopFloor Bodenlaser für Stromschiene, GRÜN, 750mW
TopFloor Bodenlaser für Stromschiene, GRÜN, 750mW

TopFloor Bodenlaser für Stromschiene, GRÜN, 750mW

Linienwinkel Optik: 110° Halterung: Pan/Tilt Magnetfuss Temperaturbereich: -30°C bis +40°C Versorgung: 100-230 VAC
TF-750-520-RAIL: TopFloor (Stromschiene) Bodenlaser 750 mW Grün projiziert eine grüne Boden-Markierungslinie auf Industrieböden für die Montage an einer …

1.350,65 €

Lieferzeit: 1-2 Wochen

Halterung
Linienwinkel Optik
Temperaturbereich
Versorgung
Produktnummer: TF-750-520-RAIL.45
Beschreibung

TopFloor Bodenlaser für Stromschiene, GRÜN, 750mW

TopFloor (Stromschiene) Bodenlaser 750 mW Grün – TF-750-520-RAIL: Leistungsstarker Bodenmarkierungslaser, der eine grüne Boden-Markierungslinie auf Industrieböden projiziert – auch bei Tageslicht gut sichtbar. Für Leit- und Laufwege, Gefahrenbereiche und Stellplatzmarkierungen für die Montage an einer Stromschiene.

  • Grüne Boden-Markierungslinie (520 nm) mit 750 mW
  • Für die dauerhafte Bodenmarkierung auf Industrieböden
  • Auch bei Tageslicht gut sichtbar
  • Ausführung für Stromschiene

Beispielhafte Anwendungen

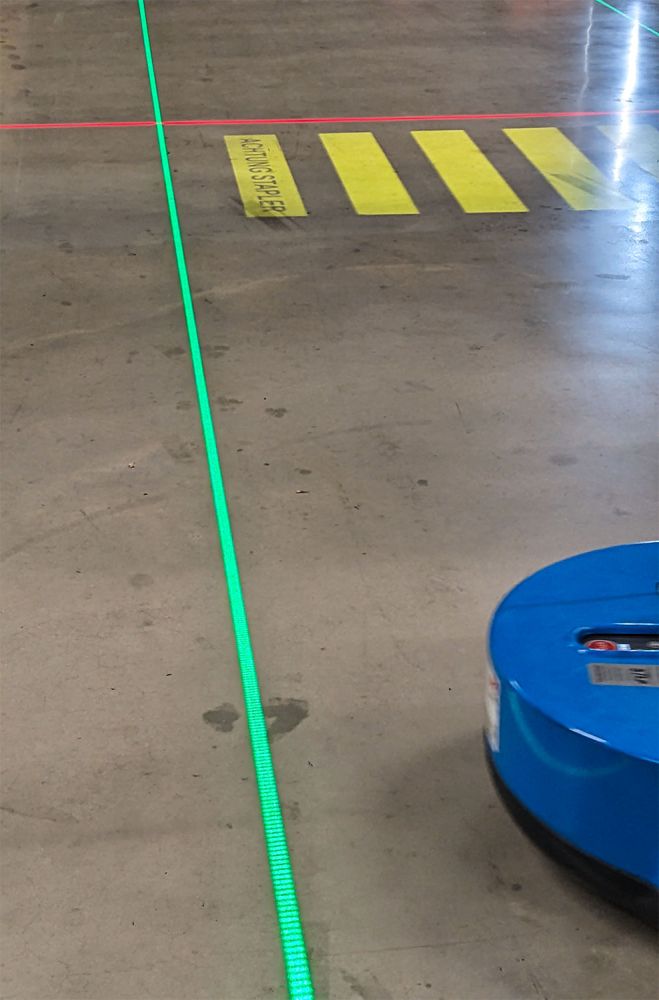

  • Laserlinie auf Industrieböden bei Tageslicht

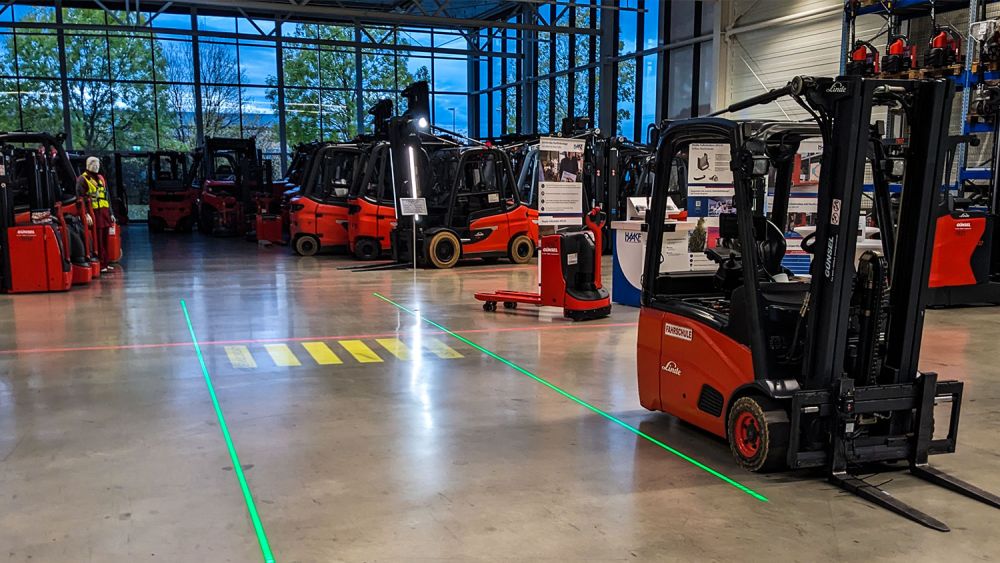

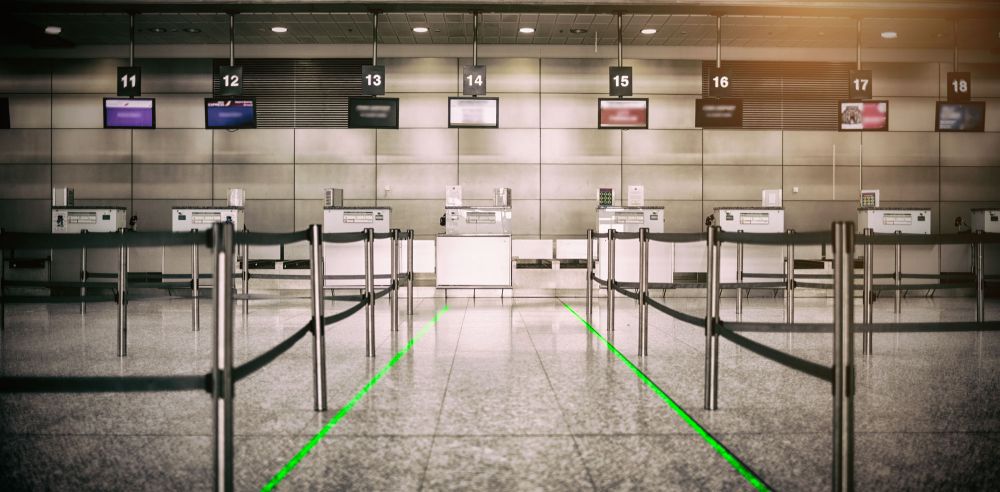

  • Visualisierung von Leitlinien, Lauf- oder Fahrwegen
  • Demo Visualisierung bei Ausstellungsgegenständen
  • Abgrenzung von Gefahrenbereichen
  • Kennzeichnung von Parkplätzen, Abstellplätzen oder Stellplätzen.

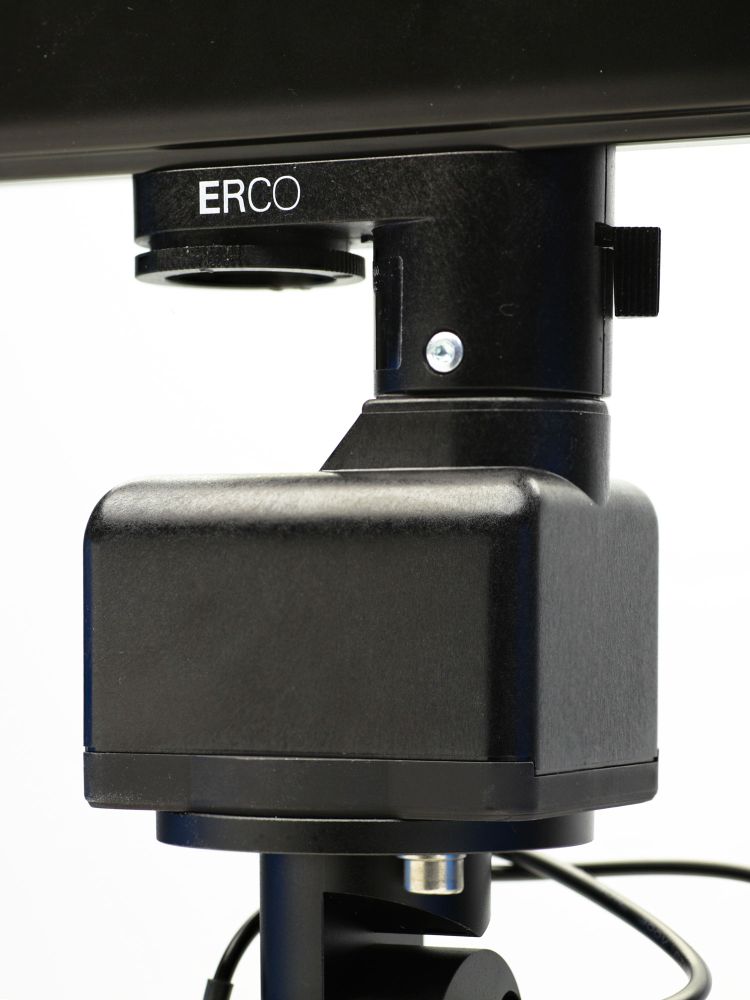

Die kompakte Lasereinheit wird mittels des Erco kompatiblen Adapters auf eine Stromschiene montiert und beamt eine bis zu 20 m lange Laserlinie auf den Boden. Für längere Wege und Linien werden mehrere Laser einfach kaskadiert. Die Montage ist dabei schnell und einfach zu bewerkstelligen: Projektionseinheit einklicken, ausrichten, fertig. Ist der Laserprojektor einmal in Betrieb, wird kein besonderer Service mehr benötigt, um einen regulären 24/7 Betrieb zu gewährleisten. Selbst bei niedrigsten Temperaturen ist eine volle Funktion gegeben, da dies bereits bei der Entwicklung berücksichtigt wurde. Deshalb sind Temperaturbereiche von -30° C bis + 45° C abgedeckt. Dies differiert leicht, je nach Modell. Bitte beachten Sie hierzu die technischen Daten der jeweiligen Ausführung.

Je nach Anbringung und Aufbau werden TopFloor Laser in Laserklasse 1 oder 2 spezifiziert und sind somit ungefährlich für Auge und Haut. Selbstverständlich erhalten Sie mit jedem TopFloor Gerät eine detaillierte Anleitung mit ausführlichen Sicherheitshinweisen.

Weitere, ausführliche Informationen zum Produkt finden Sie HIER

Technische Daten

Laserleistung: 750 mW
Laserfarbe: GRÜN 520nm
Linienwinkel: wählbar bis ca. 110°
Linienbreite: ca. 2,5 cm nach 5 m, werksseitig änderbar
Laserklasse: 1/2
AC Stromversorgung: 100 - 230 VACüber Stromschiene
Leistungsaufnahme: < 8 W im Dauerbetrieb
IP Bewertung: IP 44
Abmessungen Lasermodul: ca. 18 x 100 mm
Abmessungen Halterung ca. 150 x 120 x 65 mm
Gewicht mit Halterung ca. 700 g
Lebensdauer: typ. > 25000-40000 h
Temperaturbereich: ca. - 15° C - + 45° C, optional bis -30°C

Montage und Linienlänge

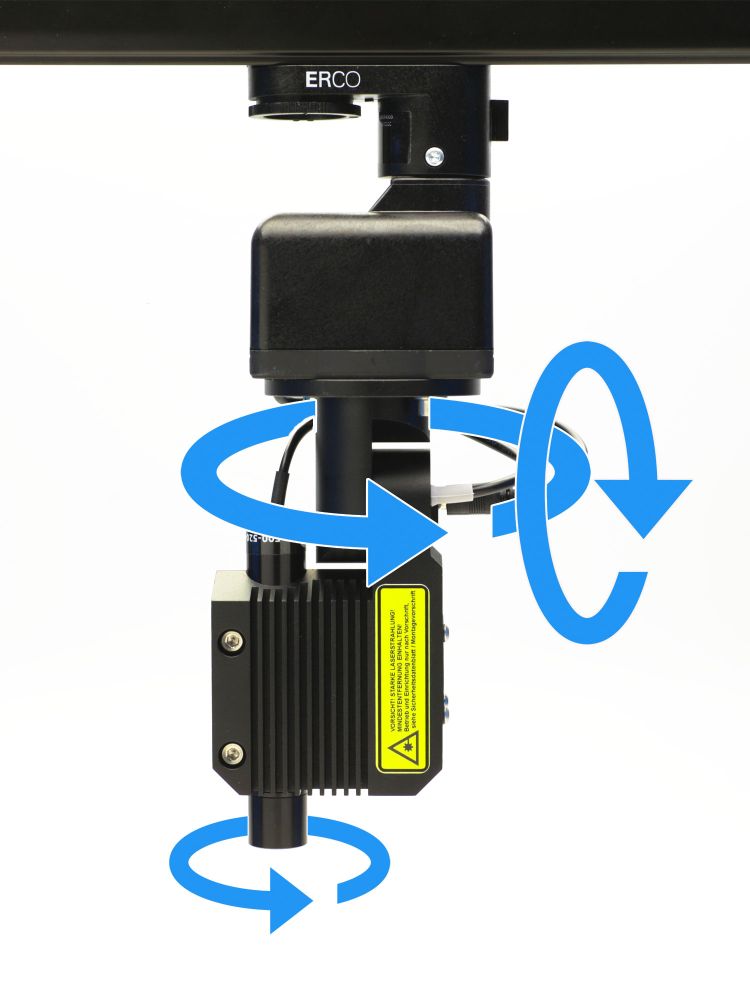

Die Linienlage und -position wird einfach durch Verdrehung des Lasermoduls in der Halterung eingestellt. Die stabile Halterung aus Aluminium lässt sich in Pan und Tilt einstellen und festklemmen.

Wird der Laser senkrecht über einem Bereich montiert, so ergibt sich die Linienlänge aus dem Abstand und dem Projektionswinkel. Bei Schrägmontage kann sich die Linienlänge deutlich verlängern.

Je nach Anwendungsfall können die Module mit verschiedenen Strahlwinkeln gewählt werden, die die Länge der Laserlinie erzeugen. Je grösser der Abstrahlwinkel, desto länger die Linie.

In der Tabelle ist die Linienlänge bei einer typischen Montagehöhe von 5 m angegeben. Eine grössere Höhe verlängert somit auch die Linienlänge, verringert aber auch gleichzeitig die Sichtbarkeit der Laserlinie.

Bitte beachten Sie: Die Linienlänge steigt linear mit der Entfernung.

ACHTUNG! Die empfohlene Linienlänge für den hier angebotenen Laser beträgt 7 - 13 m. Je nach Umgebungshelligkeit und Untergrundfarbe können sich diese Werte jedoch noch verschieben.

Optional

  • Einstellbare Linienlängebegrenzer

Hinweise

  • Laserklasse beachten!
  • Weitere Informationen zur Lasersicherheit finden Sie hier.
  • Für den Betrieb muss das Modul in die Halterung montiert bleiben.

Für jegliche Fragen zur Klassifizierung in Ihrer Umgebung stehen wir gern Rede und Antwort.

Eigenschaften
Halterung: Pan/Tilt Magnetfuss, Verschraubbar
Linienwinkel Optik: 30°, 35°, 45°, 60°, 70°, 90°, 110°
Temperaturbereich: -15°C bis +40°C, -30°C bis +40°C
Versorgung: 12-18 VDC, 18-25 VDC, 100-230 VAC, 110-230VAC auf Klemme
TopFloor-Bodenlaser sind für einen Temperaturbereich von –15 °C bis +45 °C spezifiziert. Damit sind sie für die meisten unbeheizten Industrie- und Logistikhallen geeignet. Optional ist ein erweiterter Temperaturbereich bis –30 °C verfügbar – relevant für Kühl- und Tiefkühllager oder dauerhaft sehr kalte Außenbereiche. FloorPoint-Geräte sind dagegen nur für klimatisierte Innenräume (+10 bis +30 °C) ausgelegt. Bei stark schwankenden Temperaturen empfehlen wir die Stromschienen-Variante (TF-*-RAIL) – sie kompensiert thermische Bewegungen der Trägerschiene besser als starre Wandmontage.
TopFloor projiziert eine durchgehende Linie – ideal für Wege, Fahrspuren, Abgrenzungen und Stopplinien. Verfügbar in Leistungen von 300 mW bis 1000 mW und Farben Rot, Grün, Blau, Hellblau. FloorPoint projiziert ein Kreuz oder einen Punkt – ideal für die Anzeige fester Einzelpositionen: Stellplätze für Paletten, Sammelpunkte, Stapelstellen, Bestückungspositionen. FloorPoint arbeitet mit 100 mW Grün und ist für klimatisierte Innenräume (+10 bis +30 °C) ausgelegt. TopFloor ist auch für unbeheizte Hallen geeignet (–15 bis +45 °C). Wählen Sie TopFloor für durchgehende Markierungen, FloorPoint für Einzelpositionen.
Ja. TopFloor-Bodenlaser sind speziell für den 24/7-Dauerbetrieb konstruiert. Die typische Lebensdauer liegt bei 25 000 bis 40 000 Stunden – das entspricht etwa 3–5 Jahren ununterbrochenem Betrieb. Voraussetzung ist die Montage in der mitgelieferten Halterung, die gleichzeitig als Kühlkörper dient. Typische Einsatzorte: Industriehallen, Lagerhallen, Produktionsbereiche. Bei FloorPoint (Kreuzmarkierung, 100 mW) liegt die Lebensdauer wegen der intensiveren Leistung pro Fläche bei ca. 8 000 Stunden – das entspricht etwa einem Jahr Dauerbetrieb. Für reinen 24/7-Einsatz sind daher die TopFloor-Modelle die richtige Wahl, FloorPoint eignet sich besser für taggesteuerten Betrieb.
Ja. Die DC-Variante (12–25 VDC) erlaubt den Anschluss von bis zu 10 TopFloor-Einheiten an ein einzelnes Netzteil. Leitungslängen bis 100 m je Einheit sind zulässig. Das ist besonders sinnvoll bei langen Hallen mit kaskadierten Linien oder dynamischen Setups, wo mehrere Laser zentral über eine SPS oder KNX-Bussteuerung geschaltet werden sollen. Praxisbeispiel: Hallendach ohne dezentrale 230-V-Anschlüsse – ein zentrales DC-Netzteil versorgt alle Laser über lange Leitungen. Für die parallele Ausrichtung der Linien stehen Linienlängenbegrenzer (TF-LLL-60, TF-LLL-85) zur Verfügung.
Die richtige Farbe hängt vom Untergrund und der Anwendung ab. Grün (520 nm) ist die hellste Variante und auf nahezu allen Untergründen die beste Wahl – Standard für Lauf- und Fahrwege. Rot (638 nm) signalisiert konventionell Gefahr und Stopp – ideal für staplerfeste Stopplinien, Gefahrenzonen und Sicherheitsabstände in Industriehallen. Blau (450 nm) wirkt auf hellen oder gelblichen Böden besonders gut sichtbar, weniger auf grauem Beton. Hellblau (465 nm) liefert hohen Kontrast für Sonderkennzeichnungen wie Reinraum-Grenzen oder Inspektionsbereiche. Bei Holzböden oder Naturstein bringt Blau oft den besten Kontrast.
Die optimale Montagehöhe hängt von der gewünschten Linienlänge ab. Faustregel: Linienlänge ≈ 2× Montagehöhe bei 90°-Winkel, bzw. 3× bei 110°-Winkel. Praxiswerte: 5 m Höhe → ca. 10 m Linie (90°) bzw. 15 m (110°). 8 m Höhe → 16–24 m. Für kürzere Linien (z. B. Stopplinie) genügen 3–5 m Höhe mit schmalem Winkel. Achten Sie auch auf die Umgebungshelligkeit: bei sehr hellem Tageslicht in der Halle sollten Sie eine stärkere Leistung (500 mW oder 750 mW) wählen, sonst reicht 300 mW. Die Halterung des TopFloor erlaubt feinjustierte Ausrichtung in alle Richtungen.
Statt Klebeband oder Farbe auf den Boden aufzutragen, projiziert ein Bodenlaser eine Linie oder ein Kreuz auf den Boden – aus typischerweise 5–10 m Höhe von der Decke oder Wand. Die Markierung ist staplerfest, abriebfest, wartungsfrei und permanent sichtbar, auch unter starker Belastung durch Stapler-Verkehr oder Reinigungsmaschinen. Im Gegensatz zu physischen Markierungen können virtuelle Linien jederzeit neu positioniert werden – ideal für sich ändernde Layout-Anforderungen in Lagerhallen, Industriehallen, Produktionen und Logistikzentren. TopFloor-Lasereinheiten arbeiten im 24/7-Dauerbetrieb über typische 25 000–40 000 Stunden Lebensdauer.
